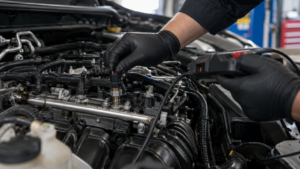

Técnico segurando tablet exibindo código de erro P0087 ao lado de uma rampa de injeção em uma oficina

Sensor de Pressão de Combustível Baixa: Sintomas, Código de Erro e Diagnóstico

Como identificar e diagnosticar avarias no sensor de pressão de combustível em contexto profissional? Uma avaria no sensor de pressão de combustível pode comprometer o desempenho, aumentar emissões e gerar códigos DTC. Saber reconhecer sintomas, interpretar leituras e cumprir requisitos normativos é essencial para oficinas e fornecedores. Descubra como garantir diagnósticos precisos e conformidade técnica.

O sensor de pressão de combustível é fundamental para a gestão precisa da injecção nos motores modernos, assegurando eficiência, desempenho e conformidade ambiental. Este artigo aborda as funções técnicas do sensor, sintomas de avaria, procedimentos de diagnóstico, códigos de erro relevantes e as principais exigências regulamentares para oficinas e fornecedores do sector automóvel.

Opinião de Especialista: A monitorização rigorosa da pressão do combustível é um dos pilares da eficiência e conformidade ambiental nos veículos modernos. Um transdutor de pressão de combustível fiável permite à Unidade de Controlo Electrónico regular a mistura ar/combustível com precisão, optimizando o desempenho e reduzindo falhas. A experiência demonstra que a detecção precoce de sintomas, a análise criteriosa de códigos DTC e a verificação de conformidade com normas ISO e regulamentos nacionais são indispensáveis para evitar custos desnecessários e garantir a longevidade dos sistemas de injecção. Profissionais que dominam estes procedimentos destacam-se na indústria automóvel.

Que função tem o sensor de pressão de combustível no sistema de injecção?

Papel no controlo da mistura ar/combustível

O sensor de pressão de combustível monitoriza em tempo real a pressão no tubo comum (raíl) ou colector de admissão, fornecendo dados críticos à Unidade de Controlo Electrónico (ECU). Esta informação permite à ECU ajustar a quantidade e o momento da injecção, optimizando a combustão e reduzindo emissões. Uma leitura imprecisa pode originar mistura rica ou pobre, afectando directamente o desempenho e a conformidade ambiental.

Tecnologias: piezoresistivo vs. capacitivo vs. MAP vs. rail

A escolha do sensor depende do tipo de motor e aplicação. Os sensores piezoresistivos e capacitivos são comuns em sistemas de alta pressão (diesel common-rail), enquanto o sensor MAP (Manifold Absolute Pressure) é utilizado para medir a pressão no colector de admissão, sobretudo em motores a gasolina. O sensor de pressão do rail (transdutor do tubo comum) é crítico em sistemas diesel de alta precisão.

Tabela comparativa de tecnologias de sensores

TipoPrincípioAplicações típicasVantagensLimitações
PiezoresistivoResistência variávelRail diesel, gasolina DIAlta precisão, robustezSensível a temperatura
CapacitivoCapacitânciaRail diesel, colector admissãoBoa estabilidadeCusto superior
MAP (absoluto)Pressão absolutaGasolina multiponto, turboResposta rápidaMenor precisão em alta pressão
Sensor de pressão do railResistivo/capacitivoDiesel common-rail, gasolina DIResistente a vibraçõesRequer calibração específica

Como identificar os sintomas de avaria no sensor de pressão?

Os sintomas de falha do sensor de pressão do combustível variam em severidade e devem ser correlacionados com testes específicos:

  • Perda de potência ou aceleração lenta (moderada/crítica): testar pressão do rail e verificar sinais eléctricos.
  • Marcha lenta irregular (moderada): analisar waveform do sinal e pressão em ralenti.
  • Aumento do consumo de combustível (leve/moderada): comparar leituras do sensor com valores de referência.
  • Dificuldade em arrancar ou não arranca (crítica): medir pressão durante arranque e verificar alimentação eléctrica.
  • Luz de avaria do motor acesa (leve/moderada): proceder à leitura de códigos DTC e análise de histórico.
  • Engasgos em altas rotações (moderada): monitorizar variação do sinal sob carga e testar continuidade do circuito.

Que procedimentos e ferramentas são necessários para diagnosticar falhas?

Equipamento recomendado

  • Multímetro (tensão, resistência)
  • Osciloscópio automóvel
  • Manómetro digital (kPa/bar/psi)
  • Scanner de diagnóstico OBD-II
  • Bomba de teste de combustível
  • Manual técnico do fabricante

Procedimento técnico passo a passo

  1. Ligar o scanner OBD-II e registar códigos DTC presentes (2 min)
  2. Medir tensão de alimentação e massa no conector do sensor (3 min)
  3. Verificar resistência interna do sensor (2 min)
  4. Ligar manómetro ao tubo comum e comparar pressão real com valor lido pela ECU (5 min)
  5. Usar osciloscópio para analisar waveform do sinal sob diferentes regimes (4 min)
  6. Confirmar continuidade do chicote e ausência de corrosão (2 min)

Faixas técnicas de referência (valores típicos)

  • Gasolina multiponto: 250–350 kPa (2,5–3,5 bar) em ralenti
  • Gasolina injecção directa: 400–1500 kPa (4–15 bar)
  • Diesel common-rail: 25000–180000 kPa (250–1800 bar) em carga
  • Tensão de sinal: 0,5–4,5 V (varia com pressão)

Exemplos práticos

  • Em ralenti, sensor de rail diesel deve indicar ~300 bar; variação rápida ao acelerar.
  • Sensor MAP: tensão ~1 V em ralenti, sobe para 4 V com aceleração plena.

Procedimentos rápidos para diagnóstico in situ

  1. Ler códigos DTC (1 min)
  2. Medir tensão de alimentação (1 min)
  3. Verificar pressão real vs. ECU (2 min)
  4. Testar continuidade do chicote (1 min)
    Tempo total estimado: 5 minutos.

Que códigos de erro (DTC) indicam problemas no sensor?

A interpretação correcta dos códigos DTC é essencial para evitar substituições desnecessárias. Segue tabela de referência:

CódigoSignificado resumidoSintoma associadoValor/estado esperadoTeste recomendadoIntervenção típica
P0105Falha geral circuito MAPLuz avaria, marcha irregular0,5–4,5 VMedir tensão, continuidadeReparar chicote/sensor
P0106Sinal MAP fora do intervaloPerda potência, MIL acesa0,5–4,5 VOsciloscópio, pressãoLimpar/ substituir sensor
P0190Falha circuito sensor railDificuldade arranque, MIL acesa250–1800 bar (diesel)Manómetro, OBD-IISubstituir sensor/ECU
P0191Pressão rail fora dos limitesEngasgos, consumo excessivo250–1800 bar (diesel)Manómetro, waveformVerificar bomba/sensor
P0192Tensão muito baixa sensor railNão arranca, MIL acesa<0,5 VMultímetro, continuidadeReparar circuito/sensor
P0193Tensão muito alta sensor railFalha motor, MIL acesa>4,5 VMultímetro, pressãoSubstituir sensor

Como afectam as avarias do sensor as emissões e o desempenho?

O funcionamento incorrecto do transdutor de pressão de combustível pode levar a:

  • Aumento das emissões: Mistura rica eleva CO/HC; mistura pobre aumenta NOx. Falhas no sensor comprometem a eficácia do catalisador e do filtro de partículas.
  • Redução do desempenho: Potência limitada, resposta lenta do acelerador e consumo elevado. Em casos extremos, risco de danos no motor ou incêndio devido a pressão excessiva.

A manutenção preventiva e a calibração regular do sensor são essenciais para garantir a conformidade com as normas ambientais e a longevidade do sistema de injecção.

Que requisitos regulamentares e normativos se aplicam aos sensores?

Quadro legislativo e normativo

Norma/RegulamentoÂmbitoImplicação para fornecedores/oficinasDocumentos técnicos exigidos
Decreto-Lei n.º 184/2026Homologação de veículos e componentes em PortugalAprovação obrigatória de componentesCertificado de homologação, ficha técnica
Decreto-Lei n.º 202/2000Emissões poluentes (CE)Cumprimento de limites de emissõesRelatório de ensaio, rastreabilidade
Regulamento (UE) 2019/2144Sistemas de segurança e automaçãoIntegração de sensores em sistemas críticosDeclaração de conformidade CE
ISO 9001, IATF 16949, ISO 26262, 14001Qualidade, segurança funcional, ambienteCertificação obrigatória para fornecedores globaisCertificados ISO, relatórios de auditoria
NM-ISO 15500-1Componentes GNCEspecificação técnica para sistemas a gás naturalCertificado de conformidade

Checklist de conformidade para fornecedores e oficinas

  • Certificados ISO (9001/IATF 16949/14001)
  • Certificado de homologação CE
  • Rastreabilidade de lote
  • Relatórios de ensaio de pressão
  • Ficha técnica do componente
  • Declaração de conformidade ambiental

Garantir diagnósticos precisos e conformidade técnica

A correcta identificação de sintomas, análise de códigos DTC e cumprimento das normas é vital para a eficiência e segurança dos sistemas de injecção. Profissionais que utilizam procedimentos estruturados minimizam erros e custos. Registe a sua empresa na Recambiofacil para aceder instantaneamente a componentes certificados e documentação técnica actualizada, optimizando o tempo de pesquisa e a precisão dos seus diagnósticos – tudo sem compromisso.

Perguntas Frequentes

Como testar electricamente um sensor de pressão de combustível?
Medir tensão de alimentação (5 V), massa e sinal (0,5–4,5 V) no conector; verificar continuidade e resistência interna com multímetro.

Quais códigos DTC apontam para falha do sensor de pressão do rail?
P0190, P0191, P0192 e P0193 são os principais códigos associados a avarias do sensor do tubo comum.

Que tolerâncias de pressão são aceitáveis em motores diesel common-rail?
Em ralenti: 250–400 bar; em carga: até 1800 bar. Valores fora deste intervalo indicam anomalia.

Que documentação regulatória deve acompanhar um sensor fabricado para a UE?
Certificado de homologação CE, ficha técnica, relatório de ensaio e declaração de conformidade ambiental.

Que certificações ISO são exigidas a fornecedores de sensores?
ISO 9001, IATF 16949 (qualidade automóvel), ISO 26262 (segurança funcional) e ISO 14001 (ambiente).

Quando a substituição do sensor é preferível à reparação do circuito?
Quando o sensor apresenta leituras fora dos limites com alimentação e chicote verificados, a substituição é recomendada.
