Qual o impacto de um sensor de nível de combustível impreciso na gestão de frotas e na conformidade normativa? Um sensor de combustível impreciso pode comprometer a eficiência operacional, aumentar custos e colocar em risco a conformidade com normas europeias. Conhecer os sintomas, causas e requisitos regulamentares é fundamental para garantir fiabilidade e evitar penalizações.
O sensor de nível de combustível é um elemento essencial para profissionais da indústria automóvel, assegurando a medição precisa do combustível disponível e a transmissão dessa informação à unidade de comando eletrónico. Este artigo destina-se a engenheiros, gestores de frota e responsáveis técnicos, abordando o funcionamento, diagnóstico, causas de falhas e enquadramento normativo destes sensores. Serão ainda analisadas as tendências tecnológicas, critérios de homologação e implicações práticas para a manutenção de frotas, com enfoque na fiabilidade e conformidade regulatória. O objetivo é fornecer uma visão técnica e operacional, facilitando decisões informadas e eficazes na gestão de componentes automóveis críticos.
Opinião de Especialista: A fiabilidade dos sensores de nível de combustível é determinante para a gestão eficiente de frotas e para a conformidade dos veículos com os requisitos técnicos e regulamentares europeus. A escolha do tipo de sensor, a realização de diagnósticos precisos e a garantia de homologação adequada são etapas críticas para minimizar falhas operacionais e maximizar a disponibilidade dos veículos. Recomenda-se a integração dos dados do sensor na rede CAN, bem como a adoção de sensores inteligentes para manutenção preditiva, permitindo assim uma resposta rápida a eventuais anomalias e a optimização dos processos de manutenção.
Como funcionam os sensores de nível e que tipos existem?
Princípio de operação: potenciométrico, capacitivo e ultrassónico

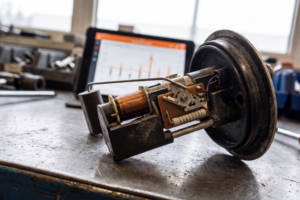

O sensor de nível de combustível converte a variação do nível do líquido em sinais elétricos, que são processados pela unidade de comando eletrónico (UCE). O método mais comum utiliza um potenciômetro acoplado a uma boia, variando a resistência conforme o movimento do flutuador. Sensores capacitivos medem alterações de capacitância entre dois eletrodos imersos no combustível, enquanto sensores ultrassónicos calculam a altura do líquido através de ondas acústicas refletidas.
Comparação de desempenho por tipo
A escolha do sensor depende da aplicação e das exigências de precisão. Para sistemas de gestão de frotas, sensores capacitivos e ultrassónicos são preferidos devido ao erro típico reduzido (1-2%) e maior resolução. Sensores potenciométricos apresentam erro de 10-20%, sendo mais comuns em veículos ligeiros de série.
| Tipo | Princípio | Precisão típica | Aplicação típica | Limitações | Recomendações de uso |
|---|---|---|---|---|---|
| Boia/potenciométrico | Variação de resistência | 10-20% | Veículos ligeiros | Sensível a desgaste, erro elevado | Uso geral, baixo custo |
| Capacitativo | Capacitância | 1-2% | Gestão de frotas | Requer calibração, custo superior | Frotas, precisão elevada |
| Ultrassónico | Ondas acústicas | 1-2% | Frotas, telemetria | Instalação complexa, sensível a espuma | Monitorização remota, IoT |
Como identificar sinais de avaria no indicador de combustível?
Sintomas observáveis no painel
Os principais sintomas de falha incluem leituras inconsistentes, ponteiro imóvel ou variações bruscas no indicador de nível. Um indicador que permanece sempre em cheio ou vazio, ou que oscila sem razão aparente, denuncia problemas no sensor ou na ligação ao painel.
Avaliação inicial in situ
A primeira avaliação deve incluir a verificação do painel de instrumentos e confirmação de que não existem outros avisos de avaria. Em veículos com diagnóstico eletrónico, a leitura de códigos de erro pode indicar falhas associadas ao sensor de nível ou à comunicação com a UCE.
Quais são as causas mais comuns de falha e como diagnosticar?
Falhas mecânicas e contaminação
O desgaste do mecanismo da boia, deformação da haste ou acúmulo de sedimentos no tanque são causas frequentes de falha. A contaminação por partículas pode bloquear o movimento do flutuador ou danificar contactos elétricos.
Problemas elétricos e de comunicações
Corrosão nos terminais, fios partidos, curtos-circuitos ou falha do potenciômetro são causas elétricas típicas. Em sensores integrados na rede CAN, falhas de comunicação podem originar leituras erradas ou ausência de sinal.
Procedimento técnico de diagnóstico
| Ferramenta | Passo | Resultado esperado | Ação seguinte |
|---|---|---|---|
| Inspeção visual | Verificar boia, haste, cablagem | Ausência de danos e bloqueios | Prosseguir para teste elétrico |
| Multímetro | Medir resistência entre bornes (cheio/vazio) | Valores dentro da especificação (ex.: 60-370 Ω) | Confirmar continuidade |
| Scanner OBD | Ler códigos de erro da UCE | Sem códigos ou códigos específicos | Corrigir falha detetada |
| Teste de continuidade | Verificar ligação entre sensor e painel/UCE | Continuidade sem interrupções | Reparar cablagem se necessário |
Que requisitos regulamentares e normativos se aplicam a estes sensores?
Diretivas UE e artigos relevantes
Os sensores de nível de combustível estão abrangidos por regulamentos gerais de homologação de componentes automóveis, como o Regulamento (UE) 2018/858 e o Regulamento (UE) 2024/1257. A Directiva 2014/45/UE define os critérios mínimos para inspeção técnica periódica, incluindo a verificação do correto funcionamento do painel de instrumentos.
Normas de segurança (ISO 26262 e afins)
A ISO 26262 estabelece requisitos de segurança funcional para sistemas elétricos/eletrónicos em veículos. Embora não específica para sensores de nível, a conformidade com esta norma é recomendada para garantir que falhas não afetam a segurança operacional.
Quadro de referência regulatória
| Regulamento/Directiva | Artigo aplicável | Implicação para sensores | Ação de conformidade |
|---|---|---|---|
| (UE) 2018/858 | Art. 2, 5, 7, 13 | Homologação de componentes | Certificação pelo IMT |
| (UE) 2024/1257 | Art. 3, 10 | Alinhamento com normas da UNECE | Testes de precisão e fiabilidade |
| Directiva 2014/45/UE | Anexo I, II | Inspeção do painel e indicadores | Verificação periódica em inspeção |
| ISO 26262 | Parte 2, 3, 4 | Segurança funcional | Desenvolvimento e validação conforme |
Como se processa a homologação e certificação destes componentes?
Documentação técnica exigida
O fabricante deve apresentar:
– Especificação técnica detalhada
– Relatórios de ensaio laboratoriais
– Certificados de conformidade emitidos por laboratório acreditado
– Declaração de conformidade CE/UE
– Dossiê técnico completo para validação pelas autoridades
Testes de conformidade em laboratório
Os sensores são submetidos a ensaios de precisão, durabilidade (ex.: ciclos de 100.000 operações), resistência a temperaturas extremas (-40°C a +85°C) e compatibilidade eletromagnética. O IMT é a entidade responsável pela homologação e fiscalização em Portugal.
Checklist de homologação
- Especificação técnica e desenhos
- Relatórios de ensaio (precisão, durabilidade, EMC)
- Certificados de laboratório acreditado
- Declaração de conformidade
- Protocolo de testes e resultados
- Manual de instalação e manutenção
Quais as tendências tecnológicas que estão a moldar os sensores de nível?
Integração rede CAN e IoT
A integração dos sensores na rede CAN permite a monitorização em tempo real e a partilha de dados com múltiplos módulos do veículo. Sensores inteligentes com conectividade IoT (NB-IoT, LoRaWAN, GPRS) facilitam a manutenção preditiva e a gestão remota de frotas, otimizando KPIs como tempo de resposta a falhas e precisão média de leitura.
Materiais e durabilidade
Novos materiais resistentes à corrosão e vibração aumentam a vida útil dos sensores (tipicamente > 100.000 ciclos). A adaptação a veículos híbridos e elétricos permite monitorizar outros fluidos críticos, expandindo o campo de aplicação destes transdutores de nível.
Métricas e KPIs recomendados
- Precisão média da leitura (<2% para sensores avançados)
- Taxa de falha por 10.000 horas de operação
- Tempo médio de deteção de falha
- Percentagem de leituras integradas na rede CAN
Implicações para manutenção de frotas
- Redução do tempo de inatividade por falhas de sensor
- Melhoria da rastreabilidade e do controlo dos abastecimentos
- Integração dos dados do sensor nos sistemas de telemetria
- Suporte a manutenção preditiva e otimização dos intervalos de substituição
Otimize a gestão de componentes com Recambiofacil
A correta seleção, diagnóstico e homologação do sensor de combustível são determinantes para a fiabilidade operacional e a conformidade regulamentar das frotas. Com a Recambiofacil, pode pesquisar e adquirir rapidamente referências originais por VIN, integrando o processo de manutenção e reduzindo o risco de erros de encomenda. Registe-se sem compromisso e simplifique o acesso a peças técnicas certificadas para a sua frota.
Perguntas Frequentes
Como diagnosticar um sensor de nível sem remover o tanque?
Utilize um scanner OBD para ler códigos de erro e um multímetro para testar resistência nos terminais do conector, comparando com os valores de referência do fabricante.
Que testes elétricos básicos devem ser realizados e que valores indicarão falha?
Meça a resistência entre os terminais do sensor. Valores fora da faixa típica (ex.: 60-370 Ω) ou ausência de variação indicam falha do potenciômetro ou da cablagem.
Quais normas UE e ISO são mais relevantes para homologação?
O Regulamento (UE) 2018/858, a Directiva 2014/45/UE e a ISO 26262 são as referências principais para homologação e segurança funcional.
Quando recomendar a substituição vs reparação do sensor?
Substitua em caso de desgaste mecânico, corrosão irreparável ou leituras inconsistentes recorrentes. Reparação é viável apenas para falhas de contacto ou cablagem acessível.
Como integrar leituras de nível no CAN bus de frotas?
Utilize sensores com interface CAN e configure a UCE para receber e processar os dados, garantindo compatibilidade com o protocolo de comunicação da frota.
