Como garantir a precisão e conformidade do sensor árvore de cames em motores modernos? O correcto funcionamento do sensor árvore de cames é essencial para a sincronização, eficiência e conformidade ambiental dos motores actuais. Saiba como diagnosticar, testar e acompanhar as tendências tecnológicas deste componente fundamental.

O sensor árvore de cames é um componente vital nos motores automóveis modernos, responsável por monitorizar a posição e a rotação da árvore de cames. Conhecido também por sensor CMP (Camshaft Position Sensor), este dispositivo fornece dados essenciais à Unidade de Controlo do Motor (UCE), optimizando ignição, injecção e emissões. Neste artigo, analisamos o funcionamento, diagnóstico, regulamentação e tendências tecnológicas associadas ao sensor de fase, com foco nas exigências do sector profissional em Portugal.

Opinião de Especialista: O sensor de posição da árvore de cames tornou-se um elemento incontornável na arquitectura electrónica dos motores automóveis actuais. A sua precisão é determinante não só para o desempenho e fiabilidade do motor, mas também para o cumprimento rigoroso das normas ambientais europeias. O diagnóstico eficaz exige ferramentas adequadas e conhecimento dos parâmetros eléctricos e de sincronismo. Com a evolução das tecnologias MEMS e a integração em sistemas de manutenção preditiva, os profissionais do sector devem actualizar continuamente competências e procedimentos. A correcta identificação de falhas e a selecção de peças compatíveis são factores críticos para a competitividade das oficinas e para a segurança rodoviária.

Índice

Como funciona o sensor árvore de cames?

O sensor de posição da árvore de cames (CMP), também chamado sensor de fase ou detector de fase do motor, monitoriza a posição angular e a velocidade do eixo de comando de válvulas. Envia esta informação à UCE, permitindo a sincronização precisa da ignição e injecção.

Sensores de efeito Hall, sinais e requisitos

Os sensores de efeito Hall geram um sinal digital (onda quadrada, tipicamente 0-5 V) ao detectar variações num campo magnético, causadas pela passagem de dentes ou excêntricos no eixo de comando. Requerem alimentação externa (geralmente 5 ou 12 V) e fornecem dados fiáveis à UCE. São sensíveis a falhas de alimentação, ruído eléctrico e danos no circuito magnético.

Sensores indutivos, formas de onda típicas

Os sensores indutivos produzem um sinal alternado (onda senoidal), cuja amplitude pode variar entre 0,5 V e 2,5 V AC a baixas rotações, podendo atingir 10-12 V AC em regimes elevados. Não necessitam de alimentação externa, mas dependem da integridade do relutor e da distância ao alvo. A forma de onda revela facilmente anomalias como pulsos em falta ou amplitude reduzida.

Sincronismo CKP vs CMP, procedimentos de análise

O sensor CMP trabalha em conjunto com o sensor de posição da cambota (CKP). O sincronismo entre ambos é fundamental para a injecção sequencial e o controlo de emissões. A análise comparativa das formas de onda (exemplo: atraso típico de 10-15 ms entre pulsos CKP e CMP) permite detectar desvios de fase, desgaste mecânico ou montagem incorrecta.

Tabela comparativa de tecnologias de sensores

Tecnologia	Sinal	Alimentação	Vantagens	Limites	Modos de falha típicos
Efeito Hall	Onda quadrada	Sim	Precisão, resposta rápida	Sensível a ruído/alimentação	Falha de alimentação, ruído
Indutivo	Onda senoidal	Não	Simplicidade, robustez	Sinal fraco a baixas rotações	Amplitude baixa, relutor danificado
MEMS	Digital/analógico	Sim	Miniaturização, integração	Custo, sensibilidade a vibração	Deriva térmica, falha electrónica

Que impacto tem uma avaria do sensor árvore de cames no desempenho e emissões?

Uma avaria no sensor CMP pode comprometer a sincronização do motor, levando a sintomas como:

Activação da Luz de Controlo do Motor
Dificuldade ou falha no arranque
Marcha‑lenta irregular e falhas de ignição
Redução de potência e aceleração lenta
Aumento do consumo de combustível e emissões

A UCE pode registar códigos de avaria como P0340 (circuito do CMP), P0341 (intervalo/funcionamento), P0342 (sinal baixo), P0343 (sinal alto) e P0344 (intermitente). Cada código aponta para causas como ruptura de fiação, falha interna do sensor ou perda de sincronismo mecânico.

Mapeamento de códigos de avaria

P0340: Circuito aberto/curto no sensor CMP
P0341: Sinal fora do intervalo esperado
P0342: Sinal demasiado baixo (alimentação/terra)
P0343: Sinal demasiado alto (curto a positivo)
P0344: Sinal intermitente (conector, ruído)

Como diagnosticar falhas no sensor árvore de cames?

O diagnóstico eficaz de um sensor de fase exige ferramentas e procedimentos adequados.

Ferramentas de diagnóstico

Ferramenta	Quando usar	Pontos fortes	Especificações mínimas
Scanner OBD‑II	Leitura de códigos de avaria	Rápido, directo à UCE	Compatível OBD‑II, ISO‑9141
Osciloscópio	Análise de sinais e sincronismo	Visualização detalhada, comparação	≥ 20 kSa/s, 2 canais, trigger
Multímetro	Verificação de alimentação e terra	Simples, portátil	Tensão DC/AC, continuidade

Procedimentos de diagnóstico

Inspecção visual e testes eléctricos

Verificar integridade de conectores e fiação (sem corrosão, danos ou folgas)
Confirmar alimentação (5 V ou 12 V) e terra no sensor (tolerância ±0,2 V)
Medir resistência do sensor indutivo (típico: 400-1.200 Ω)

Teste com osciloscópio: parâmetros e passos

Configurar amostragem ≥ 20 kSa/s, 2 canais (CMP e CKP), trigger em CKP
Capturar formas de onda: comparar atraso e alinhamento dos pulsos
Identificar anomalias: pulsos ausentes, jitter, amplitude reduzida

Análise de sincronismo

Sobrepor sinais CKP e CMP
Verificar correspondência dos eventos de referência (exemplo: pulso de referência do CMP deve alinhar com PMS do cilindro 1)
Desvios superiores a 10-15 ms podem indicar problemas mecânicos ou montagem incorrecta

Checklist de diagnóstico rápido

Inspecção visual de conectores/fiação
Verificação de alimentação e terra (valores alvo)
Teste com osciloscópio: captura e comparação de formas de onda CKP vs CMP
Interpretação rápida de falhas: perda de sincronismo, ruído, amplitude reduzida

Recomendações de teste

Teste em veículo: Preferencial para análise de sincronismo, simulação de condições reais, verificação de falhas intermitentes
Teste em bancada: Útil para validação de sensores novos ou suspeitos, medição de resistência e resposta a estímulos magnéticos

Quais normas e regulamentos afetam os sensores de motor?

A conformidade dos sensores de fase é regida por normas europeias e nacionais.

Tabela-resumo de regulamentação relevante

Regulamento/Lei	Âmbito e referência principal
Regulamento (UE) 2024/1257	Homologação, emissões, OBM, Art. 6, 7, 8
Regulamento (UE) 2019/2144	Segurança, ADAS, Art. 3-6, Anexo II
Regulamento (UE) 2018/858	Homologação geral veículos, Art. 4, 5, 8
Decreto‑Lei n.º 29/2023	Inspecções técnicas, Art. 2, 8, 11
Portaria n.º 380/2023	Critérios de inspecção, sistemas electrónicos
Despacho n.º 9422/2026	Controlo metrológico, sistemas automáticos

Regulamento (UE) 2024/1257: exige monitorização contínua de emissões e funcionamento de sensores críticos (Art. 6-8).
Regulamento (UE) 2019/2144: torna obrigatórios sistemas ADAS e sensores de apoio à segurança (Art. 3-6).
Decreto‑Lei n.º 29/2023: obriga à verificação de sistemas electrónicos e sensores em inspecções técnicas (Art. 8, 11).

Quais as tendências tecnológicas para sensores de posição da árvore de cames?

O sector automóvel assiste a uma rápida evolução dos sensores de fase:

MEMS e tecnologias ópticas

Sensores MEMS (microeletromecânicos) oferecem maior miniaturização, integração e precisão. Tecnologias ópticas começam a surgir em aplicações de alta performance.

Conectividade e IoT

A integração em redes de bordo e sistemas IoT permite monitorização remota, manutenção preditiva e recolha de dados em tempo real para optimização de frotas.

Manutenção preditiva e gestão de frotas

A monitorização contínua do sensor CMP permite antecipar falhas e planear intervenções. Para implementar:
– Integrar sensores no sistema de gestão de frotas
– Definir limites de variação de sinal e alarmes
– Programar inspecções periódicas e análises de tendências

Critérios de aceitação e thresholds de inspecção

Sinal Hall: onda quadrada 0-5 V, sem jitter (>10% do ciclo indica falha)
Sinal indutivo: amplitude >0,5 V AC a ralenti, >5 V AC a 3.000 rpm
Sincronismo CKP/CMP: atraso inferior a 15 ms
Resistência sensor indutivo: 400-1.200 Ω
Ausência de códigos de falha activos após ciclo de teste

Como garantir a eficiência e conformidade no serviço de sensores de fase?

A precisão e fiabilidade do sensor de posição da árvore de cames são essenciais para a competitividade das oficinas e para o cumprimento das normas ambientais e de segurança. Para eliminar erros de referência e acelerar a pesquisa de peças, registe já a sua empresa na Recambiofacil. A plataforma permite-lhe encontrar instantaneamente o sensor certo pelo número de chassis (VIN), sem telefonemas ou trocas de e‑mails, poupando tempo e evitando equívocos na encomenda de componentes críticos.

Perguntas Frequentes

Como diferenciar um sensor de efeito Hall de um indutivo no veículo?
O sensor de efeito Hall requer alimentação (5 ou 12 V) e produz um sinal digital (onda quadrada), enquanto o indutivo não necessita de alimentação externa e gera um sinal senoidal AC. Verifique o número de fios: Hall (3 fios), indutivo (2 fios).

Quais são os sintomas mais comuns de falha do sensor CMP?
Incluem activação da luz de controlo do motor, dificuldade no arranque, marcha‑lenta irregular, falhas de ignição, aumento de consumo e códigos de avaria como P0340, P0344.

Posso testar o sensor CMP apenas com multímetro?
O multímetro permite verificar alimentação, terra e resistência (no indutivo), mas não mostra a forma de onda. Para análise detalhada e sincronismo, use um osciloscópio.

Que parâmetros devo observar no teste com osciloscópio?
Verifique amplitude (Hall: 0-5 V; indutivo: >0,5 V AC), forma de onda (quadrada/senoidal), alinhamento com CKP e ausência de jitter ou pulsos em falta.

Os sensores de fase são afectados por vibração ou temperatura?
Sim. Vibrações excessivas, calor e contaminação podem degradar a precisão, especialmente em sensores MEMS ou ópticos.

Que manutenção preventiva recomenda para sensores CMP?
Inspecção visual periódica de conectores e cablagem, limpeza de resíduos, verificação de sinais e análise de tendências em sistemas de gestão de frotas.

A substituição do sensor requer reprogramação da UCE?
Na maioria dos casos, não. Contudo, é recomendado limpar códigos de avaria e efectuar ciclo de auto‑adaptação após a instalação.

Fontes

Títulos alternativos para A/B testing:
– “Diagnóstico e tendências do sensor árvore de cames em motores”
– “Sensor árvore de cames: guia técnico, normas e inovação”

Metadescrições alternativas para A/B testing:
– “Guia técnico sobre sensor árvore de cames: funcionamento, diagnóstico, normas e tendências para profissionais do sector automóvel.”
– “Entenda o impacto, diagnóstico e regulamentação do sensor árvore de cames. Tendências e critérios técnicos para oficinas profissionais.”

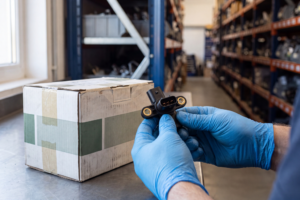

Sensor da Árvore de Cames (CMP): Sintomas de Avaria e Diagnóstico
