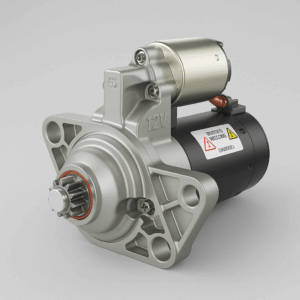

O motor de arranque é o componente que fornece o torque inicial para rodar o motor até às rotações de arranque. Quando avaria, o diagnóstico correcto em 5 minutos evita substituições desnecessárias: a maioria dos casos de “motor que não arranca” não é o arranque avariado — é a bateria descarregada, a massa solta ou o solenoide. Este guia cobre os 4 sintomas específicos do arranque com o procedimento de diagnóstico eléctrico para cada um, incluindo o teste de queda de tensão que identifica falhas de cablagem que nenhum outro teste detecta.
- O circuito do arranque tem 3 partes distintas: o circuito de controlo (chave de ignição → relé de arranque → solenoide, corrente baixa), o circuito de potência (bateria → solenoide → motor de arranque, corrente alta de 200–400 A) e o circuito de retorno (massa do motor de arranque → bloco → chassis → bateria negativo). A avaria pode estar em qualquer uma destas três partes.
- Tensão mínima de arranque: o motor de arranque precisa de pelo menos 9,6V durante o cranking para funcionar correctamente. Abaixo deste valor, o torque é insuficiente para rodar o motor a uma velocidade de arranque adequada. Uma bateria de 12V em repouso mas que cai para 8V durante o cranking indica bateria degradada — não arranque avariado.
- Corrente de cranking: o motor de arranque de um motor a gasolina de 1.6L típico consume 80–150 A durante o cranking a temperatura normal. A −10 °C, o consumo pode atingir 200–300 A pelo aumento da viscosidade do óleo. Uma bateria de capacidade insuficiente para este pico não consegue alimentar correctamente o arranque.
Diagnóstico rápido por sintoma
| Sintoma | O que significa | Causa mais provável | Primeiro teste |
|---|---|---|---|
| 1. “Clique único” ao girar a chave (sem giro do motor) | O solenoide activou (clique = contacto principal fechou) mas o motor de arranque não girou | Bateria muito fraca (tensão insuficiente para o motor de arranque depois de o solenoide activar); motor de arranque mecanicamente bloqueado; escovas do arranque desgastadas | Medir a tensão da bateria durante o cranking (não em repouso): se cair abaixo de 9,6V, é bateria. Se a tensão se mantiver, testar o arranque isolado |
| 2. “Cliques repetidos rápidos” ao girar a chave | O solenoide está a activar e desactivar continuamente porque a bateria não tem corrente suficiente para manter o solenoide fechado e ao mesmo tempo alimentar o arranque | Bateria fraca ou descarregada; mau contacto nos terminais da bateria ou na massa; fusível de alta corrente do circuito de arranque avariado | Verificar a tensão da bateria em repouso: abaixo de 12,4V indica bateria descarregada. Verificar terminais da bateria (corrosão) |
| 3. Motor gira muito lentamente (giro lento / cranking lento) | O motor de arranque gira mas sem torque suficiente para arrancar o motor; velocidade de cranking insuficiente | Bateria com capacidade reduzida (CCA abaixo do necessário); queda de tensão excessiva na cablagem de potência; escovas do arranque desgastadas; motor bloqueado (óleo muito viscoso em frio extremo) | Teste de queda de tensão (ver abaixo); teste de carga da bateria (não apenas tensão em repouso) |
| 4. Nenhuma reacção ao girar a chave (sem clique, sem giro) | O circuito de controlo não está a activar o solenoide; o problema está antes do solenoide | Bateria completamente descarregada; fusível do relé de arranque fundido; relé de arranque avariado; interruptor de ignição avariado; inibidor de arranque (imobilizador, neutro em automáticos, pedal de embraiagem em manuais) | Verificar fusíveis do circuito de controlo do arranque; verificar se há 12V no terminal de controlo do solenoide quando a chave está em “start” |
Teste de queda de tensão: o teste que identifica falhas invisíveis
O teste de queda de tensão (voltage drop test) é o método mais eficaz para diagnosticar problemas de cablagem no circuito de potência do arranque que não são detectáveis por medição de resistência simples. Uma resistência de 0,005 Ω num cabo de arranque parece insignificante — mas a 300A de corrente de cranking, essa resistência cria uma queda de tensão de 1,5V, o que pode ser suficiente para impedir o arranque.
Procedimento:
- Ligar o multímetro em modo DC Volts (escala 2V ou 20V).
- Colocar um pino de teste em cada extremidade do cabo ou ligação a testar (ex.: terminal positivo da bateria e terminal positivo do motor de arranque).
- Pedir a um assistente para girar a chave de ignição (ou usar o arranque remoto se disponível) durante o cranking.
- Ler a tensão: o valor deve ser inferior a 0,5V em cada cabo ou ligação. Qualquer ligação com queda superior a 0,5V tem resistência excessiva — o cabo ou o conector deve ser substituído ou limpo.
| Ponto de medição | Queda de tensão máxima admissível | Acção se exceder |
|---|---|---|
| Terminal + bateria → terminal + solenoide (cabo de potência) | 0,5V | Substituir o cabo de arranque ou limpar os terminais se houver oxidação |
| Terminal de massa do arranque → chassis (cabo de massa do arranque) | 0,3V | Limpar ou substituir o ponto de massa do arranque ao chassis |
| Terminal − bateria → chassis (cabo de massa da bateria) | 0,3V | Limpar ou substituir o cabo de massa da bateria |
| Chassis → bloco do motor (cabo de massa de chassis para bloco) | 0,3V | Limpar o ponto de massa no bloco; adicionar fio de massa adicional se necessário |
Para o diagnóstico completo do motor de arranque incluindo teste das escovas e da armadura, ver o artigo motor de arranque: sintomas de avaria.
Perguntas frequentes
Posso dar arranque com cabos de outra bateria (jumper cables) para confirmar se é a bateria?
Sim, e é o teste mais rápido. Se o motor arranca sem dificuldade com cabos de outra bateria, a causa é a bateria do veículo (descarregada ou com capacidade insuficiente). Se não arrancar mesmo com cabos de outra bateria, o problema está no motor de arranque, na cablagem ou no inibidor de arranque. Notas de segurança: ligar sempre positivo a positivo e negativo a massa (não ao negativo da bateria em descarga); nos veículos com electrónica sensível, alguns fabricantes desaconselham o arranque por cabos — verificar o manual antes.
Como saber se o motor de arranque está mecânicamente bloqueado?
Com o motor completamente frio, tentar rodar o motor à mão pela polia do veio do alternador ou pela porca central da roda do cigüeñal (com a chave de ignição OFF e a marcha engrenada em manuais para bloquear a caixa). Se o motor não rodar à mão, há bloqueio mecânico (motor hidrolockado por líquido nos cilindros, pistão gripado, árbol de equilibrado partido). Nestes casos, o arranque não é o problema — não forçar o arranque eléctrico.
