Espelho Retrovisor Elétrico Avariado: Diagnóstico do Motor de Ajuste

Como abordar o diagnóstico técnico quando o espelho não mexe num contexto B2B? O diagnóstico de um espelho retrovisor eléctrico que não se movimenta exige análise regulamentar, avaliação de componentes e aplicação de metodologias avançadas para identificar falhas eléctricas ou mecânicas. Profissionais precisam de dominar normas UNECE, ferramentas de medição e critérios de homologação para garantir conformidade e segurança.

Quando o espelho não mexe em veículos modernos, o impacto vai além do simples desconforto: pode indicar falhas críticas em motores de ajuste, sistemas eléctricos ou comunicações em rede. Este artigo técnico, dirigido a profissionais do sector automóvel, analisa os requisitos de homologação, arquitectura dos espelhos eléctricos, diagnóstico avançado de avarias, impacto das novas tecnologias e práticas de controlo de qualidade. O objectivo é oferecer um guia completo para garantir conformidade, segurança e eficiência na manutenção e fornecimento destes componentes.

Opinião de Especialista: A crescente complexidade dos espelhos retrovisores eléctricos, aliada à integração com sistemas ADAS e CMS, obriga os profissionais do sector automóvel a adoptar uma abordagem multidisciplinar no diagnóstico de avarias. Não basta substituir componentes: é essencial compreender os requisitos regulamentares, interpretar sinais de comunicação em rede CAN/LIN e aplicar metodologias de teste rigorosas. A conformidade com UNECE R46 e R155, bem como a documentação detalhada de cada intervenção, são hoje factores críticos para garantir a segurança rodoviária e evitar responsabilidades legais. A aposta em formação contínua e em plataformas de apoio técnico, como a Recambiofacil, é determinante para oficinas e fornecedores OEM se manterem competitivos e actualizados.

Quais as exigências de homologação para espelhos retrovisores?

Compliance e enquadramento legal:
– Regulamentos citados: UNECE n.º 46 (R46), UNECE R155, legislação nacional (IMT).

O enquadramento regulamentar dos espelhos retrovisores eléctricos e CMS (Camera-Monitor Systems) é definido por normas internacionais e legislação portuguesa. O Regulamento UNECE n.º 46 (R46) estabelece critérios técnicos para dispositivos de visão indirecta, incluindo campo de visão, qualidade de imagem, durabilidade e resistência a impactos. A homologação nacional é da responsabilidade do Instituto da Mobilidade e dos Transportes (IMT), com base em diplomas como o Decreto-Lei n.º 215/2004 e Portaria n.º 380/2023.

Normas UNECE R46 e requisitos nacionais

• Regulamento UNECE n.º 46 (R46): requisitos para espelhos e CMS.
• Diretiva 2003/97/CE: campos de visão e raios de curvatura.
• Legislação nacional: homologação, critérios de inspecção e sanções (IMT).

Consequências legais e procedimentos de certificação

• Falta de conformidade pode resultar em multas, reprovação em inspecções e proibição de venda.
• A documentação técnica (relatórios, medições, imagens, códigos OBD) é obrigatória nos processos de homologação e inspecção.

Como é composta a arquitectura e os componentes dos espelhos eléctricos?

O objectivo desta secção é detalhar a composição técnica dos espelhos eléctricos, desde o motor de ajuste até à integração de funcionalidades avançadas.

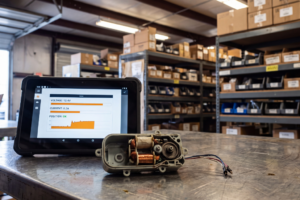

Tipos de motores e especificações eléctricas

• Motores de passo (stepper) para ajuste preciso.
• Motores DC para aplicações de custo reduzido.
• Tensão de alimentação típica: 12 V DC; resistência do enrolamento: 10-30 Ω.

Protocolos de comunicação: CAN e LIN

• Rede CAN para dados críticos e alta velocidade.
• Rede LIN para comandos locais e baixo custo.
• Integração com ECU dedicada ou módulo da porta.

Funcionalidades integradas

• Aquecimento anti-embaçamento.
• Sensores de posição para memorização de ajustes.
• Rebatimento eléctrico automático.
• Espelhos electrocromáticos (anti-encandeamento).

Como diagnosticar quando o espelho não mexe?

Esta secção apresenta metodologias práticas para identificar a causa de um espelho bloqueado, fixo ou cujo ajuste não funciona.

Checklist eléctrico: tensões e continuidade

1. Verificar fusíveis e alimentação 12 V.
2. Medir continuidade do motor (10-30 Ω típico).
3. Confirmar tensão nos terminais do motor e ECU.
4. Analisar sinais CAN/LIN com osciloscópio (CAN: 2,5 V média; LIN: 0-12 V).

Checklist mecânico: engrenagens e obstruções

1. Inspecionar visualmente engrenagens e suportes.
2. Testar movimento manual do espelho.
3. Verificar sinais de corrosão, detritos ou gelo.
4. Avaliar desalinhamento ou peças presas.

Leitura de códigos OBD e interpretação

• Utilizar scanner OBD para identificar DTCs relacionados com o motor do espelho.
• Interpretar códigos segundo documentação técnica do fabricante.

Tabela de testes de motor de ajuste

Checklist técnico de diagnóstico

1. Verificar fusíveis e alimentação 12 V.
2. Medir continuidade do motor de ajuste.
3. Ler códigos OBD na ECU do espelho.
4. Testar movimento manual do mecanismo.
5. Inspeccionar engrenagens e suportes.
6. Analisar sinais de comunicação CAN/LIN.

Documentação técnica recomendada

• Registo de medições eléctricas e continuidade.
• Imagens detalhadas do mecanismo e cablagem.
• Códigos de erro OBD detectados.
• Condições ambientais durante o teste.

Que impacto têm CMS e electrificação nos espelhos retrovisores?

Esta secção analisa como a electrificação e os CMS (Camera-Monitor Systems) estão a transformar o sector dos espelhos retrovisores.

Comparação CMS vs espelho tradicional

Cibersegurança e unece r155

• O Regulamento UNECE R155 obriga à implementação de Sistemas de Gestão da Cibersegurança.
• CMS e espelhos eléctricos devem ser protegidos contra ataques à integridade dos dados, negação de serviço e acessos não autorizados.
• Medidas: autenticação, criptografia, monitorização de intrusões, actualizações OTA seguras.

Como assegurar qualidade e testes em produção de espelhos?

O objectivo é garantir que os espelhos eléctricos e CMS cumprem padrões de fiabilidade, durabilidade e segurança.

Ciclos de vida e testes ambientais

• Testes de ciclo do motor: 10.000-50.000 ciclos de movimento.
• Testes de vibração e choque (simulação de estrada e impacto).
• Testes de temperatura (-40 ºC a +85 ºC), humidade e névoa salina.
• Testes de estanquidade (IP54, IP67).

PPAP, FMEA e requisitos IATF 16949

• Certificação IATF 16949 para fornecedores OEM.
• Processo PPAP: validação de desenho, produção e rastreabilidade.
• FMEA: identificação e mitigação de modos de falha.
• Testes EMC (UNECE R10) para compatibilidade electromagnética.

Recomendações práticas para oficinas e fornecedores OEM

• Validar sempre a conformidade regulamentar antes da instalação.
• Documentar todas as medições e diagnósticos efectuados.
• Utilizar apenas peças homologadas e testadas.
• Implementar procedimentos de FMEA e PPAP nos processos internos.
• Formar equipas técnicas em diagnóstico CAN/LIN e cibersegurança.
• Monitorizar tendências de falha para melhoria contínua.

Otimize o diagnóstico e fornecimento de espelhos eléctricos

A análise técnica de um espelho retrovisor eléctrico que não se movimenta exige domínio de normas, arquitectura de sistemas e metodologias de diagnóstico avançadas. Para garantir eficiência e precisão na identificação de peças, registe-se gratuitamente na Recambiofacil: encontre referências exactas por VIN/chassis, sem chamadas ou trocas de e-mails. Aumente a produtividade do seu negócio com pesquisa instantânea e sem compromisso.

Perguntas Frequentes

O que implica o termo ‘espelho não mexe’ em diagnóstico técnico?
Refere-se à ausência de movimento no espelho eléctrico, podendo ser causada por falha eléctrica, mecânica ou de comunicação.

Quais medições eléctricas iniciar primeiro num espelho que não se move?
Comece por verificar a tensão de alimentação (12 V) e a continuidade do motor (10-30 Ω) com um multímetro.

Quando a falha é mecânica e não eléctrica?
Quando o motor recebe alimentação e comandos correctos, mas o espelho permanece preso devido a engrenagens danificadas, obstruções ou desalinhamento.

Quais normas UNECE aplicar a espelhos e CMS?
Aplicam-se o Regulamento UNECE n.º 46 (R46) para espelhos e CMS, e o UNECE R155 para cibersegurança.

Que testes em produção são mandatórios para motores de ajuste?
Incluem testes de ciclo de vida, vibração, temperatura, humidade, estanquidade e compatibilidade electromagnética.

Como documentar conformidade para homologação nacional?
Elabore relatórios com medições eléctricas, imagens do mecanismo, códigos de erro OBD e condições ambientais do teste.
