Diagnóstico de falhas elétricas: O papel dos conectores e derivações

O diagnóstico de falhas elétricas é uma tarefa crítica na manutenção de veículos, especialmente no que diz respeito aos conectores e derivações. Estes componentes são responsáveis pela transmissão de sinais e energia elétrica em sistemas automotivos complexos. A degradação ou falha desses conectores pode levar a problemas significativos, incluindo falhas no motor, mau funcionamento de sistemas eletrónicos e até riscos de segurança. Portanto, compreender o papel dos conectores e das derivações, assim como as suas falhas comuns e as melhores práticas de diagnóstico e reparo, é fundamental para profissionais da área automotiva. Neste artigo, vamos explorar os modos de falha, os fatores ambientais que contribuem para as falhas, as técnicas de diagnóstico e as melhores práticas de reparo, além de estratégias de prevenção e mitigação. O objetivo é fornecer um guia abrangente para garantir a integridade e a eficácia dos sistemas elétricos automotivos.

Modos Comuns de Falha

Corrosão de Contatos

A corrosão dos contactos é uma das principais causas de falhas em conectores. O contacto pode sofrer oxidação ou sulfidização devido à exposição à humidade e a substâncias corrosivas. Esses processos reduzem a eficácia da transmissão elétrica, levando a falhas intermitentes ou completas. Para mitigar esse problema, é importante realizar inspeções periódicas e aplicar proteções adequadas, como graxas específicas que impeçam a entrada de humidade.

Deformação de Pinos

Outro modo frequente de falha é a deformação dos pinos de conexão. Isso pode ocorrer devido a má alinhamento durante a instalação ou uso de terminais fracos. A deformação resulta em perda de contacto, que pode ser crítica em sistemas sensíveis. Para evitar esse tipo de falha, recomenda-se verificar o alinhamento e a qualidade dos terminais durante a instalação, garantindo que todos os pinos estejam devidamente ajustados e firmes.

Degradação da Isolação

Com o tempo, a isolação dos cabos pode se degradar. Fatores como calor excessivo e exposição a produtos químicos podem acelerar esse processo. Uma isolação comprometida pode causar curtos-circuitos e falhas elétricas. Portanto, é essencial monitorar a condição da isolação, substituindo cabos danificados antes que causem problemas maiores, garantindo assim a segurança e eficiência do sistema.

Fatores Ambientais e Corrosão

Exposição a Condições Adversas

Os conectores automotivos são frequentemente expostos a temperaturas extremas, vibrações e umidade. Cada um desses fatores pode comprometer a integridade do conector. Por exemplo, a água salgada pode entrar em unidades de controlo electrónico (ECUs) em climas frios, causando danos. Medidas de proteção, como a utilização de conectores selados, podem ajudar a minimizar esses riscos, aumentando a durabilidade dos componentes.

Selagem e Proteção

A utilização de conectores selados e a aplicação de graxa dielétrica são práticas recomendadas para prevenir a corrosão. Esses métodos garantem que a humidade não atinja os contactos, preservando a funcionalidade do sistema elétrico. Investir em tecnologia de selagem e proteção pode evitar custos elevados de reparação no futuro, contribuindo para a longevidade dos sistemas automotivos.

Ciclos de Inspeção

Implementar ciclos de inspeção regulares é crucial. Isso ajuda a detectar sinais precoces de corrosão ou desgaste, permitindo intervenções antes que ocorram falhas graves. A programação de inspeções deve ser parte integrante da rotina de manutenção, garantindo que os conectores e derivações estejam sempre em condições ideais de funcionamento.

Técnicas de Diagnóstico

Inspeção Visual

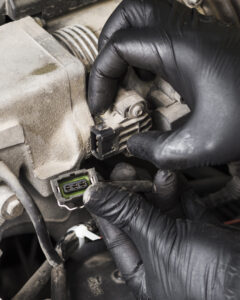

A inspeção visual é um primeiro passo importante no diagnóstico de falhas. Profissionais devem procurar fios desfiados, conectores corroídos e danos físicos. Uma inspeção atenta pode revelar problemas que não são imediatamente evidentes. Além disso, é aconselhável documentar quaisquer anomalias encontradas durante as inspeções para um acompanhamento mais eficaz.

Uso de Multímetro

Um multímetro é uma ferramenta essencial para testar continuidade, quedas de tensão e curtos-circuitos. Realizar medições precisas pode ajudar a identificar a localização exata da falha. O uso adequado do multímetro, juntamente com um conhecimento profundo dos circuitos, pode acelerar o processo de diagnóstico e reduzir o tempo de inatividade do veículo.

Teste de Movimento

O “teste de movimento” ou “wiggle test” tem como objetivo identificar falhas intermitentes. Ao mover os conectores enquanto o sistema está em funcionamento, é possível perceber se a conexão é instável. Este teste é particularmente útil para localizar problemas que podem não ser detectados por outras técnicas de diagnóstico, proporcionando uma abordagem prática e eficaz para a resolução de falhas.

Melhores Práticas de Reparo

Desconexão da Bateria

Antes de realizar qualquer reparo em fiação, é fundamental desconectar a bateria. Isso previne choques eléctricos e danos adicionais ao sistema. A segurança deve ser sempre a prioridade, e a desconexão da bateria é uma medida simples e eficaz para evitar acidentes durante os trabalhos de reparo.

Substituição de Fios

No caso de fios danificados, é recomendável cortá-los e estripá-los, em seguida, realizar a derivação com conectores de crimpagem ou soldagem. A proteção com tubo termorretrátil é essencial para evitar a entrada de humidade. Além disso, é importante garantir que a substituição seja feita com fios de qualidade adequada, compatíveis com as especificações do veículo.

Uso de Ferramentas Adequadas

Utilizar as ferramentas corretas para crimpagem é vital. A crimpagem inadequada pode resultar em falhas futuras. Em casos de corrosão extensa, a substituição total do chicote pode ser a única solução viável. A escolha de ferramentas de alta qualidade e o domínio das técnicas de crimpagem podem fazer uma grande diferença na durabilidade das reparações realizadas.
