Quais os principais desafios técnicos e regulamentares na substituição do comutador de ignição para profissionais do sector automóvel? A substituição do comutador de ignição exige diagnóstico preciso, cumprimento rigoroso das normas UNECE e ISO, e documentação detalhada. Conhecer sintomas, procedimentos de teste e requisitos legais é essencial para garantir segurança, rastreabilidade e conformidade na manutenção profissional.

O comutador de ignição é fundamental no sistema automóvel, actuando como interface entre o utilizador e a gestão eléctrica do veículo. A sua função abrange desde o arranque do motor até à activação dos acessórios e sistemas de segurança.

Neste artigo, abordamos sintomas de falha, procedimentos de diagnóstico, riscos de segurança, guia de substituição em cinco passos e as principais normas e regulamentos aplicáveis. O objectivo é fornecer a profissionais do sector automóvel uma referência técnica e regulamentar actualizada para actuação eficaz e conforme.

Opinião de Especialista: A gestão eficiente de avarias no contacto de ignição requer abordagem sistemática, domínio dos procedimentos de diagnóstico e atenção às normas em vigor. Em contexto B2B, a rastreabilidade documental e a conformidade com UNECE, ISO e legislação nacional são determinantes para garantir a fiabilidade dos sistemas e evitar não conformidades em auditorias. Recomenda-se a actualização contínua dos procedimentos internos e o recurso a peças certificadas para salvaguardar a segurança e a reputação do operador.

Que sinais indicam avaria no comutador de ignição?

A identificação precoce de falhas no interruptor de ignição é crítica para evitar imobilizações e complicações eléctricas. Os sintomas manifestam-se tanto no arranque como no funcionamento dos acessórios.

Sintomas de arranque e falhas dos acessórios

Incapacidade de pôr o motor em funcionamento
Arranque irregular ou motor que desliga inesperadamente
Acessórios (luzes, rádio, ventilação) inoperacionais
Chave de ignição que roda sem resistência ou encrava
Ruído de clique sem acção do motor de arranque

Estes sinais indicam possível desgaste ou falha interna do contacto de ignição.

Indicadores eléctricos e leituras típicas

Problemas eléctricos podem ser detectados por:
– Luzes do painel a piscar ou não acenderem
– Ausência de tensão nos terminais do interruptor de arranque
– Imobilizador a não desarmar
– Leituras de tensão anómalas (<9,5V no terminal 50 durante o arranque)

A análise destas manifestações permite orientar o diagnóstico técnico.

Como diagnosticar uma avaria no sistema de ignição?

O diagnóstico eficaz do módulo de ignição envolve uma sequência de verificações e medições objectivas. O processo deve ser sistemático para isolar a origem da avaria.

Checklist inicial de diagnóstico

Confirmar estado da bateria (>12,4V a repouso)
Verificar continuidade dos cabos de alimentação
Testar funcionamento do motor de arranque
Observar resposta dos acessórios ao rodar a chave

Verificação sequencial: bateria, ECU e bobinas

Medir tensão da bateria antes e durante o arranque
Confirmar alimentação à unidade de controlo electrónico (ECU)
Medir resistência das bobinas de ignição (valores típicos: 0,4–2 Ω, conforme fabricante)
Verificar continuidade entre o interruptor de ignição e o relé de arranque

Procedimento de medição no terminal 50

A tabela seguinte resume os testes essenciais para diagnóstico do contacto de ignição. Os valores devem ser interpretados conforme especificação do fabricante.

Legenda: Execute cada teste com o multímetro e compare os valores com os intervalos indicados.

Teste	Terminal/Sinal	Instrumento	Valor esperado	Interpretação
Tensão durante arranque	50	Multímetro	9,5–12V	OK se dentro do intervalo
Resistência contacto (chave ON)	30–15	Ohmímetro	<0,2 Ω	Resistência elevada indica desgaste
Continuidade arranque	50	Ohmímetro	0 Ω (chave em START)	Ausência de continuidade = avaria
Queda de tensão em carga	50	Multímetro	<0,5V	Queda elevada = mau contacto

Interpretação dos códigos de diagnóstico

A leitura dos códigos OBD pode indicar avarias associadas ao módulo de ignição. Exemplos:

P0615: Circuito do relé de arranque – verificar continuidade do interruptor
P0335: Sensor de posição do veio de manivelas – possível falha de alimentação
P1682: Circuito duplo do contacto de ignição – verificar integridade do interruptor

Acções recomendadas: testar continuidade, substituir contacto se persistir erro, registar intervenção.

Que riscos de segurança cria uma falha do comutador?

A integridade do contacto de ignição impacta directamente a segurança do veículo e a conformidade legal. Esta secção delimita os principais riscos e medidas preventivas.

Possibilidade de bloqueio da direcção durante a condução
Motor que não desliga, potenciando sobreaquecimento ou fuga
Imobilizador inoperacional, facilitando roubo
Falha de sistemas críticos (airbags, ABS) por perda de alimentação

A substituição atempada do interruptor de ignição reduz a exposição a estes riscos e é obrigatória em caso de falha detectada em inspecção periódica.

Como substituir o comutador de ignição em 5 passos?

A substituição do interruptor de arranque deve seguir um procedimento padronizado para garantir segurança e rastreabilidade. Segue um guia prático para oficinas:

Preparação do posto de trabalho
1. Ferramentas: chaves de fenda, multímetro, EPI (óculos, luvas)
2. Desligar a bateria
3. Consultar manual técnico do veículo
Desmontagem do painel e acesso ao módulo
1. Remover protecções plásticas e coberturas
2. Identificar e desligar conectores eléctricos
3. Evitar danificar chicotes ou encaixes

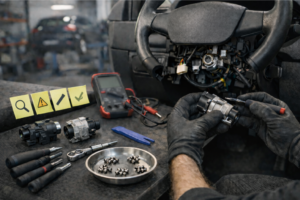

Remoção do contacto de ignição antigo
1. Destravar fixações (parafusos, molas)
2. Retirar o módulo de ignição com cuidado
3. Verificar integridade do canhão da chave
Instalação do novo interruptor de ignição
1. Confirmar compatibilidade da peça
2. Ligar conectores de acordo com o esquema
3. Fixar o novo interruptor e garantir alinhamento
Testes finais e verificação funcional
1. Reconectar a bateria
2. Testar arranque, acessórios e bloqueio da direcção
3. Confirmar ausência de códigos de erro

Checklist pós-instalação:
– Confirmar arranque do motor
– Verificar funcionamento dos acessórios
– Validar bloqueio/desbloqueio da direcção
– Registar leituras eléctricas pós-teste

Registos e conformidade após substituição

Após a intervenção, é obrigatório preencher registo técnico para rastreabilidade e conformidade com auditorias. Recomenda-se o seguinte template:

Data da intervenção
Operador responsável
Referência da peça (fabricante)
Leituras pós-teste (tensão, continuidade)
Assinatura técnica

Registar internamente e, se aplicável, comunicar à entidade gestora de frota ou IMT.

Que normas e regulamentações regem o comutador de ignição?

A conformidade do sistema de ignição depende de normas internacionais, regulamentos europeus e legislação nacional. A tabela seguinte resume as principais referências:

Legenda: Consulte sempre a versão mais recente da norma/regulamento.

Norma/Regulamento	Âmbito	Relevância para comutador	Acção de conformidade
UNECE R13-H (2022)	Sistemas de travagem	Integração do contacto com travão	Verificar funcionamento conjunto
UNECE R116 (2022)	Alarmes e imobilizadores	Imobilizador e circuito de arranque	Garantir compatibilidade
ISO 2534:2020	Definições motores combustão	Termos e especificações	Usar terminologia correcta
ISO 3808-2:1980	Cabos de ignição	Requisitos de isolamento	Confirmar cablagem conforme
Diário da República (PT)	Legislação nacional	Requisitos de inspecção e registo	Cumprir obrigações legais
IMT/APA	Supervisão sector automóvel	Certificação e ambiente	Actualizar registos e relatórios

Recomenda-se verificação periódica das actualizações normativas junto das entidades competentes.

Garantia de conformidade e fornecimento profissional

A gestão técnica do contacto de ignição exige domínio dos sintomas, diagnóstico objectivo e cumprimento rigoroso das normas. Para obter peças de reposição certificadas e registo profissional, visite Recambiofacil e registe-se na plataforma.

Perguntas Frequentes

Quais os sintomas principais de um comutador de ignição avariado?
Os sintomas mais comuns incluem falha no arranque do motor, acessórios inoperacionais, chave que roda sem resistência, luzes do painel intermitentes e bloqueio da direcção.

Como testar o terminal 50 com multímetro?
Coloque o multímetro em modo de tensão DC, ligue a ponta positiva ao terminal 50 e a negativa à massa. Durante o arranque, o valor deve estar entre 9,5V e 12V.

Quando é obrigatório substituir o comutador por motivos de segurança?
A substituição é obrigatória sempre que haja falha de arranque, bloqueio da direcção, perda de alimentação crítica ou reprovação em inspecção periódica obrigatória.

Que documentação deve acompanhar a substituição?
O registo técnico deve incluir data, operador, referência da peça, leituras pós-teste e assinatura. Recomenda-se arquivar internamente e comunicar à entidade de gestão de frota ou IMT.

Como identificar incompatibilidades de peças?
Verifique a referência do fabricante, compatibilidade eléctrica e mecânica, e consulte sempre o manual técnico do veículo antes da instalação.

Que normas UNECE e ISO se aplicam a este componente?
Aplicam-se UNECE R13-H (travagem), UNECE R116 (imobilizadores), ISO 2534:2020 (terminologia motores) e ISO 3808-2:1980 (cabos de ignição).
