O que distingue a chaveta símbolo nas aplicações automóveis modernas? A chaveta símbolo é essencial para garantir a transmissão de torque sem deslizamento entre eixo e componente, sendo seleccionada segundo normas técnicas rigorosas e critérios de dimensionamento específicos. Compreender a sua função e regulação é crucial para a fiabilidade dos sistemas automóveis.
No sector automóvel, a chaveta símbolo desempenha um papel central na transmissão mecânica entre eixos e componentes. Este artigo explora a definição técnica, os principais tipos de chavetas, critérios de selecção, normas DIN/ISO/UNECE, procedimentos de instalação e manutenção, e apresenta exemplos reais de aplicação e prevenção de falhas. Profissionais da indústria encontrarão aqui um guia prático e normativo para especificação e aquisição B2B.
Opinião de Especialista: A correcta especificação e selecção da chaveta símbolo é determinante para a segurança e longevidade dos sistemas de transmissão automóvel. O não cumprimento das normas DIN e ISO, aliado a um dimensionamento impreciso, pode originar falhas críticas, paragens inesperadas e custos acrescidos de manutenção. Recomenda-se a aplicação de listas de verificação rigorosas, a análise detalhada das condições operacionais e a consulta de fornecedores certificados. A rastreabilidade e a conformidade documental são, hoje, requisitos incontornáveis para qualquer empresa do sector automóvel.
O que é uma chaveta e qual a sua função na transmissão de potência?
Definição técnica
A chaveta símbolo é um elemento mecânico de aço, inserido num rasgo de chaveta, que conecta um eixo a uma engrenagem ou polia. A sua geometria garante o bloqueio da rotação relativa, assegurando a transmissão eficiente do torque admissível.
Função na transmissão
Funciona como mecanismo de bloqueio, permitindo que eixo e componente permaneçam solidários mesmo sob forças centrífugas e cargas variáveis. A resistência ao cisalhamento e o encaixe preciso são essenciais para evitar folgas ou falhas.
Aplicações típicas
- Motores eléctricos industriais e automóveis
- Árvores de manivelas e virabrequins
- Polias e engrenagens de transmissão
- Sistemas de acoplamento em caixas de velocidades
Exemplo de aplicação
Numa linha de montagem automóvel, a especificação correcta da chaveta paralela DIN 6885 para o acoplamento de uma polia ao eixo do alternador evitou falhas por deslizamento, reduzindo paragens e custos de manutenção.
Quais são os tipos de chavetas e quando usar cada um?
Classificação por método de trabalho
- Chaveta de atrito: Inclinação na face superior, utiliza a força de atrito para bloqueio.
- Chaveta de cisalhamento: Transfere torque pelo contacto das faces laterais, protegendo contra sobrecargas.

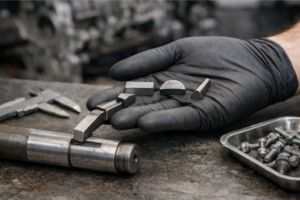

Formas geométricas e usos
- Chaveta paralela: Secção rectangular, uso geral (DIN 6885).
- Chaveta de meia-cana: Semicircular, auto-alinhável, resistente a vibração.
- Chaveta lenticular: Estrutura prismática, base circular, maior área de contacto.
- Chaveta prismática: Para acoplamentos deslizantes.
Casos automotivos
Em veículos pesados, a escolha de chaveta de cisalhamento permite proteger o sistema de transmissão em caso de sobrecarga. Já em motores de precisão, a chaveta de meia-cana é preferida pelo seu auto-alinhamento e resistência a vibrações.
| Tipo | Geometria | Aplicações típicas | Norma de referência | Vantagens | Observações de projecto |
|---|---|---|---|---|---|
| Chaveta paralela | Rectangular | Motores, polias | DIN 6885 | Simplicidade, padronização | Fácil substituição |
| Chaveta de meia-cana | Semicircular | Árvores de manivelas, precisão | DIN 6888 | Auto-alinhamento | Requer rasgo especial |
| Chaveta lenticular | Prismática | Transmissão automóvel, segurança | ISO 3912 | Grande área de contacto | Maior resistência ao cisalhamento |
| Chaveta prismática | Multientalhada | Acoplamentos deslizantes | DIN 5463 | Elevada capacidade de torque | Complexidade de fabrico |
Quais normas e regulamentos aplicam-se às chavetas?
Normas DIN aplicáveis
- DIN 6885: Chavetas paralelas – dimensões e tolerâncias
- DIN 6888: Chavetas de meia-cana
Normas ISO e equivalentes
- ISO 3912: Chavetas lenticulares
- ISO 2491: Chavetas prismáticas
Regulamentos UE e UNECE
- Regulamento (UE) 2018/858: Aprovação e vigilância do mercado automóvel
- Regulamentos técnicos UNECE (ex.: ECE/TRANS/WP.29)
Lista de verificação de conformidade
- Norma de fabrico identificada
- Tolerâncias dimensionais documentadas
- Certificados de ensaio e rastreabilidade
- Cumprimento de requisitos UE/UNECE
Como escolher a chaveta certa para a sua aplicação?
Cálculo de torque e dimensionamento
A selecção inicia-se pelo cálculo do torque transmissível:
– Determinar torque (T) em Nm
– Calcular força de cisalhamento: F = T / (r * n), onde r = raio do eixo, n = número de chavetas
– Verificar tensão admissível do material
Exemplo prático
Para um eixo de 30 mm, torque de 120 Nm, usando uma chaveta paralela de aço 1045:
– r = 15 mm = 0,015 m
– F = 120 / (0,015 * 1) = 8 000 N
– Área de cisalhamento (A) = largura x altura = 10 mm x 8 mm = 80 mm² = 0,00008 m²
– Tensão de cisalhamento = F / A = 8 000 / 0,00008 = 100 MPa
– Valor inferior à resistência típica do aço 1045 (350 MPa)
Seleção de material e tolerâncias
- Aço 1045: Normalizado, resistência ao cisalhamento ~350 MPa
- Aço temperado: Para aplicações de alto torque, dureza > 45 HRC
- Tolerâncias segundo DIN/ISO
| Material | Tratamento térmico | Resistência ao cisalhamento | Dureza típica |
|---|---|---|---|
| Aço 1045 | Normalizado | ~350 MPa | 160-200 HB |
| Aço temperado | Revenido | >500 MPa | >45 HRC |
Condições operacionais
- Velocidade de rotação
- Choques e vibração
- Ambiente (corrosão, temperatura)
Lista de verificação para aquisição B2B
- Dimensão e tolerância
- Material e tratamento
- Norma de referência
- Certificados de qualidade
- Testes de resistência
- Documentação de conformidade
Como instalar e manter uma chaveta correctamente?
Procedimento de instalação
- Medir a folga entre chaveta e rasgo
- Limpar superfícies de contacto
- Aplicar lubrificante (se especificado)
- Inserir a chaveta com ferramenta adequada
- Apertar componente segundo especificação
- Verificar alinhamento e ausência de folgas
Plano de manutenção
- Inspecções periódicas (intervalo conforme manual)
- Verificação de fissuras, deformações e folgas
- Substituição preventiva em caso de desgaste
Boas práticas
- Utilizar ferramentas calibradas
- Cumprir torque de aperto recomendado
- Registar intervenções para rastreabilidade
Exemplo de prevenção de falha
Num projecto de frota pesada, a adopção de plano de manutenção com inspecção trimestral das chavetas lenticulares reduziu em 40% as paragens por desgaste prematuro, aumentando a disponibilidade dos veículos.
Caixa de referência rápida: Fórmulas essenciais
- Torque transmissível: T = F x r
- Tensão de cisalhamento: τ = F / A
- 1 Nm = 1 000 Nmm
- 1 MPa = 1 N/mm²
Lista de verificação de conformidade regulatória
- Norma de fabrico (DIN/ISO) indicada
- Tolerâncias e dimensões verificadas
- Certificados de ensaio anexados
- Conformidade UE/UNECE documentada
Garantia de fiabilidade e fornecimento técnico
A correcta selecção, instalação e manutenção da chaveta símbolo é decisiva para a fiabilidade dos sistemas automóveis e o cumprimento das normas internacionais. Para especificações e fornecimento B2B de chavetas, visite Recambiofacil e registe a sua empresa para acesso a catálogos técnicos e certificações.
Perguntas Frequentes
O que é chaveta símbolo?
Chaveta símbolo é um elemento mecânico usado para impedir rotação relativa entre eixo e componente, assegurando transferência de torque.
Quando escolher chaveta de cisalhamento ou de atrito?
Chaveta de cisalhamento é indicada para cargas de impacto e protecção contra sobrecarga; a de atrito para aplicações com manutenção facilitada e menor solicitação.
Quais normas devo verificar na compra?
Verifique DIN 6885, DIN 6888, ISO 3912 e Regulamento (UE) 2018/858, além de regulamentos UNECE aplicáveis.
Como calcular a chaveta adequada para um torque conhecido?
Determine o torque, calcule a força de cisalhamento (F = T / r), verifique a área de secção e compare com a resistência do material.
Quais os sinais de desgaste que exigem substituição?
Fissuras, deformações no rasgo, folgas excessivas e perda de tolerâncias dimensionais.
O que incluir no plano de manutenção?
Inspecções periódicas, intervalos de substituição, verificação do torque de aperto e controlo dimensional.
