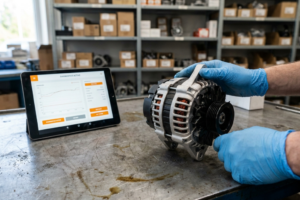

Técnico con guantes azúles comprobando un alternador de coche junto a una tablet con diagnóstico activo en un taller.

Alternador com Defeito: Sintomas de Avaria e Como Diagnosticar

Como pode um diagnóstico preciso do alternador optimizar a fiabilidade e conformidade dos sistemas eléctricos automóveis? Uma abordagem estruturada ao diagnóstico do gerador de bordo permite identificar falhas antes que provoquem danos sistémicos, cumprir requisitos normativos e garantir a continuidade operacional na oficina e na cadeia de fornecimento.

O alternador é o núcleo do sistema eléctrico em veículos de combustão, convertendo energia mecânica em energia eléctrica para alimentar todos os sistemas críticos. A identificação precoce de sintomas de avaria, o domínio das técnicas de diagnóstico e o conhecimento das normas europeias são essenciais para profissionais automóveis. Este artigo explora funcionamento, sintomas, procedimentos de teste, regulamentação e tendências tecnológicas, com foco em fiabilidade, rastreabilidade e conformidade.

Opinião de Especialista: A fiabilidade do gerador automóvel é determinante para a segurança e eficiência dos veículos modernos. A crescente complexidade dos sistemas eléctricos, aliada à pressão regulatória (Euro 7, UNECE), obriga a uma abordagem rigorosa ao diagnóstico, rastreabilidade e certificação. A adopção de ferramentas de medição adequadas, a análise sistemática das causas de falha e a integração de procedimentos de manutenção preventiva são fundamentais para evitar paragens inesperadas e garantir a conformidade legal. A selecção criteriosa de fornecedores certificados e a implementação de planos de qualidade robustos são, hoje, requisitos incontornáveis para qualquer profissional do sector.

Como funciona um alternador num veículo de combustão?

Componentes e função de cada peça

O gerador de corrente alternada é composto por polia, rotor, estator, retificador (placa de díodos), regulador de tensão e carcaça. A polia transmite o movimento do motor ao rotor, que cria um campo magnético. O estator, com bobinas fixas, induz corrente eléctrica. O retificador converte corrente alternada (CA) em corrente contínua (CC), enquanto o regulador estabiliza a tensão de saída (13,5-14,8 V sob carga).

Tabela técnica: Componentes, Função, Especificação típica

ComponenteFunçãoEspecificação típica
PoliaTransmissão do movimentoDiâmetro: 50-70 mm
RotorGeração do campo magnéticoCorrente excitação: 2-5 A; Resistência: 2-5 Ω
EstatorIndução de corrente eléctricaTensão induzida: 13,5-14,8 V
RetificadorConversão CA→CCTensão inversa máx.: 100-200 V
Regulador tensãoEstabilização da tensão de saídaSetpoint: 14,2 V ± 0,2 V
Carcaça/mancaisSuporte e protecção mecânicaAlumínio fundido, tolerância: <0,05 mm

Ciclos eléctricos e conversão CA→CC

Durante o funcionamento, a rotação do rotor induz corrente CA no estator, que é rectificada para CC. O regulador monitoriza a tensão e ajusta a excitação do rotor para garantir carregamento seguro da bateria e protecção dos sistemas electrónicos.

Quais são os sintomas de avaria a reconhecer em oficina?

Sinais eléctricos e sinais mecânicos

Sintomas típicos incluem luz de bateria acesa no painel, dificuldade no arranque, luzes fracas ou intermitentes, ruídos anormais (chiados, rangidos) e cheiro a queimado. Leituras fora dos intervalos normais (tensão abaixo de 13,5 V ou acima de 14,8 V) indicam falha iminente.

Sintomas específicos em veículos híbridos

Nos híbridos, falhas no conversor DC-DC podem manifestar-se por alertas de sistema de alta tensão, falhas de carregamento do sistema auxiliar (12 V) ou códigos de erro específicos no ECU/BMS.

Que ferramentas e procedimentos utilizo para diagnosticar um alternador?

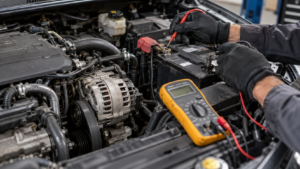

Medições eléctricas: multímetro e osciloscópio

  1. Medir tensão da bateria com motor desligado (deve estar entre 12,4-12,7 V).
  2. Com motor ao ralenti, medir tensão nos bornes da bateria (esperado: 13,5-14,8 V).
  3. Aplicar carga (luzes, ar condicionado) e repetir a medição; a tensão não deve cair abaixo de 13,5 V.
  4. Usar osciloscópio para medir ripple AC (aceitável: <0,5 V pico-a-pico).

Testes de carga e análise de ripple

  • Pinça amperimétrica: medir corrente de saída (carros ligeiros: 50-120 A; comerciais: até 250 A).
  • Analisar ripple AC para detecção de díodos defeituosos.

Procedimento de diagnóstico rápido (checklist)

  • Verificar tensão da bateria (motor desligado e ligado).
  • Medir ripple AC no borne positivo.
  • Confirmar corrente de saída com pinça amperimétrica.
  • Ler códigos de erro com leitor OBD.
  • Comparar leituras com especificações do fabricante.

Lista numerada: Passos práticos para diagnóstico

  1. Inspeccionar visualmente correia, polia e ligações.
  2. Medir tensão em repouso e em carga.
  3. Verificar ripple AC com osciloscópio.
  4. Medir corrente de saída.
  5. Analisar códigos de erro OBD.
  6. Aplicar método dos 5 porquês para causa raiz.

Como a regulamentação europeia afecta a homologação de alternadores?

Referências normativas (Reg. UE e UNECE)

O Regulamento (UE) 2024/1257 (Euro 7) define requisitos de emissões, durabilidade e compatibilidade electromagnética para sistemas eléctricos, incluindo geradores de bordo e conversores. A homologação exige ensaios de emissões eléctricas e conformidade com normas UNECE (ex.: R10 para compatibilidade EMC).

Exigências de homologação para híbridos

Para veículos híbridos e eléctricos, a homologação abrange também conversores DC-DC, sistemas de alta tensão e algoritmos de gestão de carga. O IMT exige documentação técnica, rastreabilidade e conformidade com a norma Euro 6e e regulamentos UNECE aplicáveis.

Que tendências tecnológicas estão a alterar o papel do alternador?

Sistemas 48 V e alternadores inteligentes

A electrificação parcial (mild-hybrid) introduz geradores de arranque integrados (ISG) e sistemas de 48 V, permitindo regeneração em travagem e fornecimento de energia a componentes de alta potência. Estes alternadores inteligentes são controlados por ECU e apresentam eficiência superior (>80%).

Substituição por conversores DC‑DC

Nos veículos eléctricos puros, o alternador é substituído por conversores DC-DC, que transferem energia das baterias HV para sistemas auxiliares (12 V). Eficiência típica: 90-95%. A integração com BMS e algoritmos de gestão é crítica para a fiabilidade.

Tabela comparativa: Alternador tradicional vs Conversor DC‑DC / Sistema 48 V

CritérioAlternador tradicionalConversor DC‑DC / 48 V
FunçãoGeração CA→CCConversão HV→LV (DC‑DC)
Tensão nominal12-14,8 V12 V / 48 V
Eficiência60-75%90-95%
AplicaçõesCombustão internaHíbridos, eléctricos
LimitaçõesPerda mecânica, ruídoGestão térmica, integração ECU

Como implementar um plano de qualidade e certificação para fornecedores?

Rastreabilidade e IATF 16949

A norma IATF 16949 exige rastreabilidade total dos componentes. Cada unidade de carga deve ser identificada por número de série e lote, permitindo acções rápidas em caso de recall. Os fornecedores Tier (por níveis) devem manter registos de produção e testes.

Planos de manutenção preventiva

A manutenção preventiva inclui inspeção regular de correias, rolamentos e ligações eléctricas, bem como testes periódicos de tensão e corrente. Recomenda-se substituir o gerador eléctrico se o custo da reparação exceder 50-60% do valor de um novo ou se a rastreabilidade estiver comprometida.

Gestão de recalls e acções correctivas

Em caso de falha em lote, o procedimento inclui identificação por número de série, comunicação à cadeia de fornecimento e implementação de acção correctiva (substituição, reparação ou actualização de software, conforme aplicável).

Casos de estudo breves

  1. Veículo ligeiro com luz de bateria acesa: Tensão em carga medida a 12,2 V, ripple AC 1,2 Vp-p. Causa: díodo do retificador avariado. Acção: substituição da placa de díodos.
  2. Comercial híbrido com falha de carregamento 12 V: Conversor DC-DC com código de erro BMS. Tensão de saída 10,8 V. Causa: falha no módulo de controlo. Acção: substituição do conversor e reprogramação do BMS.
  3. Frota pesada com desgaste prematuro: Corrente de saída abaixo de 80 A (especificação: 140 A). Causa: rolamento gripado, aumento de resistência no rotor. Acção: substituição do gerador automóvel e revisão do plano de manutenção.

Otimize a aquisição e rastreabilidade de componentes eléctricos

A gestão eficiente do diagnóstico, rastreabilidade e conformidade dos geradores automóveis é essencial para a fiabilidade e segurança dos sistemas eléctricos. Para aquisição rápida de peças compatíveis, registe‑se em Recambiofacil e localize componentes pelo número de chassis, sem chamadas nem trocas de mensagens, acelerando o processo de compra profissional.

Perguntas Frequentes

Quando devo substituir um alternador em vez de reparar?
Substitua quando falhar o conjunto retificador/regulador com risco de danos adicionais, se o custo de reparação exceder 50-60% do preço de um conjunto novo ou se a rastreabilidade estiver comprometida.

Que leituras eléctricas confirmam falha do alternador?
Tensão em carga fora de 13,5-14,8 V, ripple AC > 0,5 V pico-a-pico, e corrente de saída abaixo da especificação nominal do equipamento.

Que requisitos de homologação devo considerar para alternadores em veículos Euro 7?
Verificar conformidade com os ensaios de emissões eléctricas e requisitos de compatibilidade electromagnética indicados no Regulamento (UE) aplicável e normas UNECE relevantes.

Como testar alternadores em veículos 48 V?
Usar procedimentos específicos para sistemas 48 V, medir níveis HV/LV, verificar algoritmos de gestão de carga e compatibilidade com conversores DC-DC.
