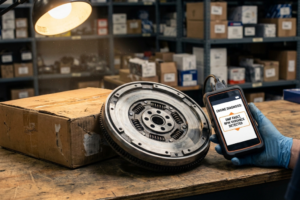

Mecánico sosteniendo una máquina de diagnóstico que indica fallo DMF junto a un volante bimasa en un taller

Volant Moteur Bimasse : Symptômes de Défaillance et Quand le Remplacer

Quels sont les enjeux techniques et réglementaires liés au diagnostic des symptômes d’un volant moteur bimasse défectueux pour les professionnels de l’automobile ? Les symptômes d’un volant moteur bimasse défaillant peuvent impacter la conformité réglementaire, la sécurité et la rentabilité en atelier. Comprendre leur identification, leur diagnostic et les solutions associées est essentiel pour optimiser les interventions et limiter les risques techniques et financiers.

Le volant moteur bimasse (VBM) est un composant essentiel des motorisations modernes. Les volant moteur bimasse symptômes, souvent discrets au début, requièrent une attention particulière en atelier pour éviter des conséquences techniques et réglementaires majeures. Ce guide détaille les principes de fonctionnement, les signes de défaillance, les méthodes de diagnostic, les impacts sur la conformité et les solutions de maintenance adaptées aux professionnels.

Avis d’expert : La maîtrise du diagnostic et du remplacement du volant moteur bimasse (VBM) est aujourd’hui indispensable pour tout professionnel de l’automobile, face à la complexité croissante des groupes motopropulseurs modernes. Les symptômes du volant bimasse sont parfois subtils et peuvent être confondus avec d’autres défaillances de la chaîne cinématique. Un diagnostic rigoureux, associé à une connaissance des exigences réglementaires (directive 2014/45/UE), permet d’anticiper les risques de non-conformité et d’optimiser la satisfaction client. L’évolution rapide des matériaux et des systèmes d’amortissement impose également une veille technologique continue pour garantir des interventions fiables et rentables.

Quelles sont la composition et le principe de fonctionnement du volant moteur bimasse ?

Résumé : Le VBM isole la transmission des vibrations torsionnelles grâce à une structure à deux masses et un système d’amortissement intégré.

Structure à deux masses

  • Masse primaire : fixée au vilebrequin, reçoit les pulsations de combustion.
  • Masse secondaire : reliée à l’embrayage, transmet la rotation vers la boîte de vitesses.

Système d’amortissement (ressorts, matériaux)

  • Ressorts hélicoïdaux (souvent en arc) absorbant les variations de couple moteur.
  • Roulements et matériaux composites pour limiter la fatigue et le poids.

Interaction avec l’embrayage et la boîte

  • Réduction des vibrations NVH (Noise, Vibration, Harshness) transmises à la transmission.
  • Optimisation du confort, de la longévité de l’embrayage et de la fluidité des passages de rapports.

Quels sont les symptômes d’un volant moteur bimasse défaillant ?

Résumé : Les symptômes du volant bimasse apparaissent de façon progressive et concernent principalement le bruit, les vibrations et le comportement de l’embrayage.

Signes NVH (bruits, vibrations, dureté)

  • Vibrations anormales dans la pédale d’embrayage, le levier de vitesses ou l’habitacle (surtout au ralenti ou à bas régime).
  • Bruits métalliques, cognements, grincements ou bourdonnements à l’arrêt, au démarrage ou au point mort.

Comportement à bas régime et système Start‑Stop

  • Démarrages moins fluides, à-coups lors des redémarrages du système Start‑Stop.
  • Fonctionnement moteur irrégulier à bas régime.

Usure associée de l’embrayage

  • Difficultés de passage des vitesses, embrayage qui patine, perte de progressivité.

Résumé des symptômes observables :

  • Vibrations inhabituelles (NVH)
  • Bruits métalliques ou sourds
  • Difficultés de passage de rapports
  • Patinage ou à-coups d’embrayage

Comment diagnostiquer un problème de volant bimasse en atelier ?

Résumé : Un diagnostic rigoureux combine inspection mécanique, mesures NVH et outils électroniques pour isoler la cause précise.

Procédure atelier pas à pas

  1. Recueillir les symptômes rapportés : bruit, vibration, comportement d’embrayage.
  2. Essai routier : observer les vibrations et bruits à différents régimes (ralenti, 1 000-2 000 tr/min).
  3. Contrôle visuel après dépose : rechercher jeu angulaire excessif (>15°), traces de chauffe, usure des ressorts.
  4. Utiliser un analyseur de vibrations ou capteurs torsionnels : mesurer l’amplitude NVH (seuils : typiquement <4 mm/s en vibration radiale, <10 mrad en torsion).
  5. Vérifier l’absence de défauts sur l’embrayage et la boîte de vitesses.
  6. Contrôler les codes défauts via la valise diagnostic pour exclure un problème d’injection ou de gestion moteur.

Outils recommandés

  • Analyseur de vibrations, capteurs de torsion, valise diagnostic multimarque.
  • Documentation constructeur pour tolérances et couples de serrage (ex : 70-90 Nm).

Tests et seuils de mesure

  • Jeu angulaire admissible : généralement <15°.
  • Amplitude vibration radiale : <4 mm/s.
  • Déplacement axial : <2 mm.

Quel est l’impact d’un VBM défectueux sur les émissions et la conformité réglementaire ?

Résumé : Le VBM influence indirectement la conformité environnementale et le contrôle technique selon la directive 2014/45/UE.

Référence directive 2014/45/UE et conformité

  • Directive européenne 2014/45/UE relative au contrôle technique des véhicules à moteur : conformité des « commandes de conduite » (embrayage, boîte) exigée.
  • Un VBM défectueux peut entraîner une non-conformité lors du contrôle technique (annexe I, point 1.1.14).

Conséquences au contrôle technique

  • Risque de contre-visite pour anomalies de fonctionnement (bruit, vibration, difficulté de passage de rapports).
  • Impact sur la conformité aux normes d’émissions (CO₂, NOₓ) par augmentation de la consommation à bas régime.

Quand et comment remplacer un volant moteur bimasse et quel est le coût pour un professionnel ?

Résumé : Le remplacement du VBM est une opération lourde, à planifier selon l’usure, les symptômes et le kilométrage.

Durée de vie et facteurs d’usure

  • Durée de vie moyenne : 180 000 à 200 000 km (peut descendre à 100 000 km selon usage).
  • Facteurs aggravants : reprogrammation moteur (chiptuning), conduite agressive, remorquage fréquent, usure embrayage.

Temps opératoire et bonnes pratiques

  • Démontage de la boîte de vitesses indispensable (3 à 9 h selon modèle).
  • Remplacement conseillé en kit (VBM + embrayage) pour optimiser la main-d’œuvre.
  • Respecter les couples de serrage constructeur (ex : 70-90 Nm).

Kit d’embrayage associé

  • Remplacement simultané du disque, mécanisme et butée recommandé.

Conversion volant rigide : critères de sélection

  • Possible sur certains modèles avec kit spécifique (volant rigide + embrayage renforcé).
  • Avantage : coût réduit, durée de vie accrue.
  • Inconvénient : augmentation des vibrations et du bruit dans l’habitacle.

Tableau comparatif : VBM vs volant rigide

VBMVolant rigide
Confort/NVHExcellentMoyen à faible
Coût1 000 à 2 000 € (kit complet)600 à 1 200 € (conversion)
Usure embrayageOptimaleLégèrement accélérée
Applications recommandéesDiesel, petits moteurs essence, Start‑StopUtilitaires, usage intensif
RisquesDéfaillance ressorts, coût élevéVibrations, bruit, usure synchroniseurs

Tableau : Remplacement VBM, temps et coûts estimés

OpérationDurée (h)Coût pièces (€)Coût main-d’œuvre (€)
Remplacement VBM seul3-9600-1 200400-800
Remplacement kit VBM + embrayage3-91 000-2 000400-800
Conversion volant rigide3-9400-900400-800

Quelles sont les évolutions technologiques et les tendances pour les systèmes d’amortissement de torsion ?

Résumé : Les innovations portent sur la réduction de masse, l’intégration de capteurs et l’adaptation aux nouveaux groupes motopropulseurs.

Matériaux composites et ressorts à précharge

  • Ressorts à précharge variable pour une meilleure absorption du couple à bas régime.
  • Utilisation croissante de matériaux composites et d’alliages spéciaux pour réduire la masse et la fatigue.

Impacts pour hybrides et BEV

  • VBM toujours pertinent pour hybrides (gestion transitions thermique/électrique).
  • Disparition sur BEV (véhicules 100 % électriques), mais maintien des principes d’amortissement pour d’autres composants.

Recyclabilité et exigences UE

  • Conception orientée recyclage (directive VHU), démontabilité et traçabilité des matériaux.
  • Développement de diagnostics prédictifs via capteurs intégrés.

Optimisez la gestion des VBM en atelier avec la bonne solution

La compréhension approfondie du VBM, de ses symptômes aux aspects réglementaires, est cruciale pour garantir la fiabilité et la conformité des interventions. Inscrivez-vous sur Recambiofacil pour trouver rapidement les pièces selon le numéro de châssis et optimiser vos interventions.

Foire aux questions

Quels sont les symptômes d’un volant moteur bimasse défectueux ?
Vibrations anormales, bruits métalliques, difficultés de passage de rapports, embrayage qui patine ou à-coups.

Comment procéder au diagnostic en atelier ?
Essai routier, inspection visuelle, mesure du jeu angulaire et des vibrations, contrôle avec valise diagnostic.

À quel kilométrage prévoir un remplacement ?
En général entre 180 000 et 200 000 km, plus tôt si conduite sévère ou reprogrammation moteur.

Peut-on convertir en volant rigide ?
Oui, sur certains modèles avec kit adapté, mais cela augmente les vibrations et peut accélérer l’usure de la boîte.

Quels sont les coûts et temps de réparation typiques ?
Compter 1 000 à 2 000 € pour un kit complet (pièces + main-d’œuvre), durée d’intervention de 3 à 9 h.
