Quelles sont les étapes clés pour diagnostiquer et entretenir efficacement une vanne AGR dans un contexte professionnel ? Un diagnostic précis et un entretien adapté de la vanne AGR sont essentiels pour garantir conformité réglementaire, performance moteur et maîtrise des émissions NOx. Découvrez les procédures, outils et bonnes pratiques pour optimiser vos interventions en atelier.
La vanne AGR (recirculation des gaz d’échappement) est un composant stratégique pour la maîtrise des émissions polluantes dans les motorisations diesel et essence récentes. Pour les professionnels, comprendre son fonctionnement, détecter les pannes, respecter les normes Euro et optimiser l’entretien est devenu essentiel. Ce guide technique s’adresse aux ateliers et ingénieurs souhaitant allier conformité, efficacité et rentabilité.
Avis d’expert : La maîtrise du diagnostic et de l’entretien de la vanne AGR est aujourd’hui incontournable pour tout professionnel du secteur automobile. Les évolutions réglementaires (Euro 6d, RDE) et l’intégration croissante de systèmes électroniques imposent une approche rigoureuse : analyse des codes OBD, contrôle des valeurs réelles, nettoyage raisonné et remplacement par pièces OE. L’anticipation des pannes et l’adaptation aux innovations (capteurs avancés, intégration hybride) sont des leviers majeurs pour la rentabilité des ateliers et la satisfaction client.
Qu’est‑ce qu’une vanne AGR et comment fonctionne‑t‑elle ?
Principe de recirculation
La vanne AGR (ou vanne EGR, soupape AGR, système de recirculation des gaz d’échappement) réinjecte une part des gaz d’échappement dans l’admission pour abaisser la température de combustion et limiter la formation de NOx. Selon la charge moteur, la recirculation varie de 5 % à 40 %, pilotée par le calculateur moteur (ECU).
Différences basse/haute pression
- Basse pression : gaz prélevés après le filtre à particules, gaz plus propres, efficacité accrue sur NOx.
- Haute pression : gaz prélevés avant le filtre, débit plus élevé, plus courant sur anciens moteurs.
Tableau comparatif des types de vannes
| Type | Principe | Avantages | Défauts fréquents | Intervalle entretien | Coût estimé (€) |
|---|---|---|---|---|---|
| Pneumatique | Commande par dépression | Simplicité, coût réduit | Usure membrane, fuite | 30 000 à 40 000 km | 80 à 200 |
| Électronique | Commande ECU, capteur | Précision, adaptation rapide | Capteur position, grippage | 20 000 à 30 000 km | 120 à 400 |
| Basse pression | Recirculation post-filtre | Moins de suies, meilleure efficacité | Encrassement capteurs | 20 000 à 30 000 km | 200 à 650 |
Quels sont les symptômes d’une vanne AGR défectueuse ?
Codes OBD courants
Les codes défauts OBD P0400 à P0409 (circuit/flux EGR) et P1400 (constructeurs) signalent un problème de recirculation ou de position. À surveiller : position vanne (%) commandée vs réelle, valeurs de pression/vide (kPa), mesures NOx.
Signes moteurs et mesures NOx
- Voyant moteur allumé
- Perte de puissance, à-coups, ralenti instable
- Surconsommation
- Fumée noire à l’échappement
- Émission NOx élevée au contrôle technique
Comment diagnostiquer une panne de vanne AGR en atelier ?
Outils recommandés
- Valise diagnostic professionnelle (lecture live)
- Pompe à vide
- Multimètre
- Machine à fumée
- Analyseur de gaz/NOx
Procédure diagnostique pas à pas
- Lecture des codes défauts OBD (P0400, P0409, P1400)
- Comparaison position commandée vs réelle (écart >10 % = défaut probable)
- Test de vide/pression (valeur typique : 20-40 kPa selon moteur)
- Test de l’actionneur sur banc
- Test fumée pour détection de fuite
- Contrôle des capteurs NOx
- Reprogrammation du calculateur moteur si remplacement ou adaptation
Quand et comment nettoyer une vanne AGR ?
Méthodes recommandées
- Nettoyage sans dépose : additif ou spray spécifique (préventif)

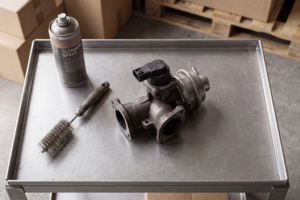

- Nettoyage avec dépose : démontage, brossage, bain décarbonisant (curatif)
Fréquence selon usage
- Environ tous les 20 000 km pour usage urbain
- Ajuster selon encrassement et conditions d’utilisation
Checklist d’entretien
- Utiliser outils adaptés (voir plus haut)
- Respecter fréquence de nettoyage
- Contrôler fonctionnement post-nettoyage (valeurs live)
- Privilégier pièces OE lors d’un remplacement
Quel est le coût et la procédure pour remplacer une vanne AGR ?
Choix des pièces (OE vs aftermarket)
- Pièce d’origine (OE : Original Equipment) recommandée pour durabilité
- Alternatives aftermarket : vérifier compatibilité et certification
Reprogrammation du calculateur moteur et post-installation
- Après remplacement, réinitialiser les adaptatifs via outil diagnostic
- Vérifier absence de codes défauts et valeurs de position correctes
Tableau des coûts estimatifs
| Catégorie véhicule | Pièce (€) | Main d’œuvre (€) | Total (€) |
|---|---|---|---|
| Véhicule léger essence | 100-300 | 60-150 | 160-450 |
| Véhicule léger diesel | 120-400 | 80-200 | 200-600 |
| Utilitaire léger | 200-500 | 100-200 | 300-700 |
Quelles obligations réglementaires concernent la vanne AGR ?
Normes euro (6d‑temp, rde)
- Obligation de conformité : Euro 6d depuis 2021, contrôle RDE (émissions réelles)
- Suppression de la vanne interdite (contrôle technique, homologation)
Risques juridiques de suppression
- Refus au contrôle technique
- Amende jusqu’à 7 500 € en France
- Perte d’homologation du véhicule
Encadré réglementaire
Respecter les normes Euro en vigueur (Euro 6d‑TEMP, RDE). Toute modification ou suppression du système de recirculation des gaz d’échappement expose à des sanctions et à un refus au contrôle technique. Toujours conserver la traçabilité des interventions.
Quelles innovations et tendances impactent les vannes AGR ?
Capteurs avancés
- Capteurs de position intégrés
- Analyseurs NOx connectés au calculateur moteur
Intégration hybride
- Adaptation des modules AGR aux motorisations hybrides et électriques
- Algorithmes prédictifs pour pilotage intelligent
Marché et perspectives
- Croissance du marché des vannes électroniques
- Durabilité accrue grâce à de nouveaux matériaux et à l’optimisation du refroidissement
Synonymes à utiliser naturellement : vanne EGR, soupape AGR, système de recirculation des gaz d’échappement, soupape EGR, module AGR, actionneur EGR.
Optimisez la gestion de vos pièces AGR en atelier
Pour trouver rapidement une vanne AGR compatible et référence OE, utilisez Recambiofacil : recherche par VIN, livraison de pièces d’origine et gain de temps pour votre atelier. L’inscription est gratuite et sans engagement : accélérez vos diagnostics et interventions en toute fiabilité.
Foire aux questions
Comment détecter une vanne AGR défectueuse ?
Lire les codes OBD, comparer position commandée vs réelle, vérifier fuite au moyen d’un test fumée et contrôler les capteurs NOx.
Peut‑on nettoyer une vanne AGR au lieu de la remplacer ?
Oui si l’actionneur et les capteurs sont fonctionnels ; nettoyage recommandé selon état et usage, sinon remplacement OE conseillé.
Quels codes OBD indiquent un problème AGR ?
Codes courants : P0400, P0409 (flux/circuit EGR) et codes constructeur liés à la position de la vanne.
Faut‑il reprogrammer l’ECU après remplacement ?
Souvent nécessaire pour réinitialiser adaptatifs et calibrer la position ; suivre procédure constructeur.
Quelle fréquence d’entretien pour une vanne AGR ?
Intervalle indicatif : nettoyage tous les 20 000 km en usage urbain ; ajuster selon conditions d’utilisation.
Quels risques juridiques en cas de suppression de la vanne AGR ?
Suppression non homologuée peut entraîner échec au contrôle technique et sanctions selon la réglementation nationale.
