Quel est l’impact réel de la vanne EGR sur la conformité et la performance moteur ?
La vanne EGR est essentielle pour réduire les NOx et garantir la conformité aux normes Euro. Son encrassement ou dysfonctionnement peut entraîner une perte de puissance, une surconsommation et des risques de non-homologation. Comprendre son fonctionnement et ses diagnostics est donc crucial pour les professionnels.

La vanne EGR occupe une place centrale dans la stratégie de réduction des émissions polluantes des moteurs diesel et essence modernes. Ce guide technique détaille son fonctionnement, le cadre réglementaire, les méthodes de diagnostic, les codes défauts, ainsi que les innovations et recommandations d’entretien pour les professionnels du secteur automobile.

Avis d’expert :
La maîtrise de la soupape EGR est devenue incontournable pour tout atelier ou gestionnaire de flotte. L’évolution rapide des réglementations, couplée à la complexification des systèmes de recirculation, exige une veille technique et réglementaire constante. Une stratégie de maintenance préventive, adossée à un diagnostic rigoureux, permet non seulement d’optimiser la durée de vie des composants mais aussi de garantir la conformité des véhicules aux normes Euro les plus récentes. Les professionnels doivent s’appuyer sur des outils de diagnostic avancés et des procédures adaptées pour anticiper les défaillances et réduire les coûts d’exploitation.

Table des matières

Sommaire

Comment fonctionne la vanne EGR ?
Quel cadre réglementaire s’applique à la vanne EGR ?
Comment évaluer la performance et la durabilité d’une vanne EGR ?
Comment diagnostiquer les pannes de la vanne EGR ?
Quelles sont les innovations et tendances pour la vanne EGR ?
Outils recommandés pour ateliers
Recommandations d’entretien et plan préventif
Exemples d’usage professionnel

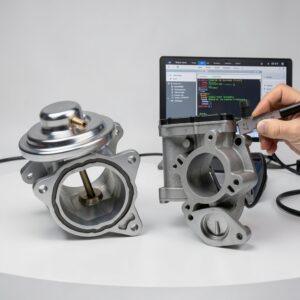

Comment fonctionne la vanne EGR ?

Principe de base du recyclage des gaz d’échappement

La vanne EGR, ou soupape de recirculation des gaz d’échappement, redirige une fraction des gaz d’échappement vers l’admission. Cette recirculation abaisse la température de combustion, limitant la formation d’oxydes d’azote (NOx) en ralentissant la réaction dans la chambre de combustion.

Types : pneumatique vs électronique

Pneumatique : Commandée par dépression, présente sur les véhicules plus anciens. Régulation simple, moins précise.
Électronique : Pilotée par l’unité de commande électronique (ECU/calculateur moteur). Permet une gestion fine du débit, adaptée aux moteurs modernes.

Rôle des refroidisseurs et boucle à basse pression

Les systèmes EGR modernes intègrent souvent un refroidisseur pour abaisser la température des gaz recirculés. Les systèmes EGR à basse pression, prélevant les gaz après le filtre à particules, permettent de réduire l’encrassement et d’améliorer l’efficacité sur les moteurs diesel.

Quel cadre réglementaire s’applique à la vanne EGR ?

Normes Euro et échéances

Depuis Euro 2 (1996), la vanne EGR est obligatoire sur les moteurs diesel pour respecter les limites d’émissions. Euro 6 (2014) a abaissé le seuil de NOx à 80 mg/km pour les diesel. La proposition Euro 7 (présentée en 2022, adoptée en 2024) impose une baisse supplémentaire de 25 % pour les NOx diesel.

Tests d’homologation : WLTP et RDE

Les cycles d’essai WLTP (Worldwide Harmonized Light Vehicle Test Procedure) et les mesures en conditions réelles de conduite (RDE, Real Driving Emissions) sont obligatoires pour l’homologation. Ils garantissent la conformité des émissions en usage réel.

Impacts du Code de la route (France)

L’article R. 318-2 du Code de la route classe les véhicules selon leur niveau d’émission. Un système EGR défectueux peut entraîner un refus au contrôle technique et des sanctions.

Comment évaluer la performance et la durabilité d’une vanne EGR ?

Encrassement : symptômes et conséquences

L’encrassement de la vanne de recirculation des gaz est fréquent, surtout sur les moteurs diesel. Symptômes : perte de puissance (jusqu’à −10 %), augmentation de consommation (−5 %), ralenti instable, fumée noire. Un encrassement avancé peut provoquer l’usure prématurée du moteur et l’augmentation des coûts de réparation.

Matériaux et durabilité

Les fabricants utilisent des alliages résistants à la chaleur et à la corrosion pour prolonger la durée de vie des soupapes EGR. Les conceptions modernes intègrent des systèmes de nettoyage automatique ou des revêtements anti-encrassement.

Cycles d’entretien recommandés

Inspection visuelle et nettoyage tous les 60 000 à 80 000 km, ou selon les recommandations constructeur. En usage intensif (flottes, VUL), prévoir des intervalles plus courts.

Comment diagnostiquer les pannes de la vanne EGR ?

Procédure de diagnostic pas-à-pas

Vérification visuelle : rechercher suie, fuites, connecteurs endommagés.
Lecture des codes OBD-II (valise diagnostic).
Test de position : vérifier la tension du potentiomètre (0,5-4,5 V attendus).
Contrôle de commande ECU : actionner la vanne via l’outil diagnostic.
Mesure du débit d’air : comparer la valeur réelle (g/s) à la consigne.
Nettoyage ou remplacement, puis effacement des codes et test final.

Codes défauts OBD-II courants

Code	Symptôme principal	Mesure diagnostique	Action recommandée
P0400	Flux EGR incorrect	Contrôle de la vanne	Nettoyage/remplacement
P0401	Débit EGR insuffisant	Vérification d’encrassement	Nettoyage
P0402	Débit EGR excessif	Contrôle position vanne	Remplacement
P0403	Circuit EGR défectueux	Test commande électrique	Réparation faisceau
P0404	Plage/performance du circuit EGR	Test potentiomètre	Remplacement vanne
P1400	Capteur pression différentielle erroné	Mesure pression diff.	Remplacement capteur
P1401	Capteur pression diff. trop élevée	Contrôle circuit capteur	Nettoyage/remplacement

Outils et mesures en temps réel

Valise diagnostic OBD-II multimarques (Bosch KTS, Delphi DS, Texa Navigator).
Testeur de pression différentielle.
Oscilloscope pour vérification des signaux.
Surveillance des valeurs : tension capteur (0,5-4,5 V), débit d’air massique, pourcentage d’ouverture (10-50 % typique).

Quelles sont les innovations et tendances pour la vanne EGR ?

EGR basse pression vs haute pression (comparatif)

Paramètre	Haute pression	Basse pression
Prélèvement gaz	Avant turbo	Après FAP/DPF
Taux recirculation	10-20 %	Jusqu’à 25 %
Encrassement	Plus élevé	Réduit
Application	Diesel, certains essence	Diesel modernes

Capteurs et vannes à commande avancée

Les soupapes EGR actuelles intègrent des capteurs de position avec boucle de rétroaction, assurant une régulation précise. Les modules EGR compacts combinent vanne et refroidisseur pour optimiser la durabilité et la facilité d’entretien.

Nouveaux matériaux

L’utilisation de céramiques, d’alliages spéciaux et de revêtements anti-corrosion permet d’allonger la durée de vie des régulateurs de recirculation, même en conditions extrêmes.

Outils recommandés pour ateliers

Valises de diagnostic OBD-II multimarques (Bosch KTS, Delphi DS, Texa Navigator TXTs).
Testeurs de pression différentielle (par ex. Pierburg).
Multimètres et oscilloscopes pour analyse des signaux de commande.
Nettoyeurs ultrasoniques pour décrassage des vannes.

Recommandations d’entretien et plan préventif

Inspection visuelle tous les 20 000 km (ou 500 h d’usage intensif).
Nettoyage de la vanne EGR tous les 60 000 à 80 000 km.
Remplacement préventif si perte de puissance persistante ou codes récurrents.
Contrôle des capteurs de position et de pression différentielle à chaque révision majeure.

Exemples d’usage professionnel

Atelier multimarque : un utilitaire diesel présente une perte de puissance de 12 % et un code P0401. Nettoyage de la vanne et du circuit, effacement du code, retour à la normale.
Gestion de flotte : sur une flotte de 50 VUL, inspection préventive tous les 40 000 km, réduction des arrêts imprévus de 30 %.
Centre technique : utilisation d’un oscilloscope pour vérifier la réponse dynamique d’une soupape EGR électronique, permettant un diagnostic précis et une intervention ciblée.

Optimisez la gestion EGR dans votre atelier

La maîtrise du diagnostic et de la maintenance des systèmes EGR est essentielle pour garantir la conformité et la performance des véhicules professionnels.

Pour accélérer vos recherches de pièces EGR et gagner du temps sur les références, Recambiofacil vous permet d’identifier instantanément la bonne soupape par numéro de châssis, sans appels ni pertes de temps. Inscrivez-vous gratuitement et sans engagement pour accéder à cette efficacité dans votre gestion quotidienne.

Foire aux questions

Quelles sont les causes principales d’encrassement ?
L’accumulation de suie et de dépôts de carbone, liée à la qualité du carburant, aux cycles courts et à la conduite urbaine répétée, favorise l’encrassement de la vanne de recirculation.

Quels codes OBD-II signalent un défaut EGR ?
Les codes les plus courants sont : P0400, P0401, P0402, P0403, P0404, P1400, P1401.

Quand remplacer vs nettoyer une vanne EGR ?
Nettoyer si l’encrassement est modéré et la vanne répond aux tests. Remplacer si blocage mécanique, défaut électronique ou codes récurrents persistent après nettoyage.

Quels sont les indicateurs d’un EGR basse pression défectueux ?
Perte de puissance, codes défauts spécifiques, hausse de consommation et fumée noire à l’échappement.

Quelles exigences Euro impactent la conception EGR ?
Euro 6 (2014) et Euro 7 (2024) imposent des seuils de NOx très bas, nécessitant des systèmes de recirculation performants et durables.

Comment vérifier la position d’une vanne EGR électronique ?
Utiliser la valise OBD-II pour lire la tension du potentiomètre (0,5-4,5 V) et comparer la position réelle à la consigne ECU.
