Comment optimiser le remplacement d’une rotule de suspension en atelier tout en respectant les normes techniques et réglementaires ? Un choix judicieux d’outillage spécialisé, associé à des méthodes éprouvées et à la conformité réglementaire, permet de gagner du temps, d’améliorer la qualité des interventions et de garantir la sécurité lors du remplacement des rotules de suspension.
Le remplacement d’une rotule de suspension est une opération technique qui requiert précision et conformité. Les ateliers doivent s’appuyer sur des outils spécifiques pour garantir un démontage efficace, limiter les risques de détérioration et respecter les exigences réglementaires. Ce guide présente les méthodes, outillages et normes clés pour optimiser chaque étape du processus.
Avis d’expert : Le remplacement d’une rotule ou d’un joint sphérique de suspension exige une maîtrise technique pointue et l’utilisation d’outils adaptés. Aujourd’hui, l’évolution des outillages hydrauliques, pneumatiques et des systèmes de chauffage par induction permet de réduire significativement la pénibilité et les risques de non-conformité. Respecter les tolérances constructeur, appliquer les couples de serrage OEM et s’appuyer sur des équipements certifiés CE sont des garanties de qualité et de sécurité pour les ateliers. L’intégration de ces pratiques optimise la productivité et la satisfaction client.
Quels outils hydrauliques facilitent le retrait d’une rotule ?
Types de séparateurs hydrauliques
Les séparateurs hydrauliques sont conçus pour extraire les rotules, pivots de suspension ou paliers sphériques sans endommager les composants adjacents. On distingue :
– Séparateurs universels (force de 5 à 20 tonnes selon fiche technique constructeur)
– Extracteurs à percussion vibrante pour les rotules fortement grippées
– Modèles hydrauliques-pneumatiques pour véhicules utilitaires
Capacités et matériaux
Fabriqués en acier traité, ces outils supportent des usages intensifs. La force d’extraction doit être adaptée au type de bras de suspension ; par exemple, un extracteur 12T est recommandé pour les triangles de poids lourds (source : valeurs constructeur).
Cas d’usage en atelier
L’utilisation de séparateurs hydrauliques réduit le temps opératoire, diminue la pénibilité et limite le risque de déformation des triangles ou biellettes. Ils sont conformes aux exigences CE pour l’outillage d’atelier.
Quand employer des outils pneumatiques pour le démontage ?
Tailles et couples
Les clés à chocs pneumatiques (carré d’entraînement de 1/2 pouce à 1 pouce, soit 12,7 à 25,4 mm) délivrent des couples de 500 à 2 000 Nm selon les modèles (voir fiche technique OEM). Elles sont adaptées au desserrage rapide des rotules de liaison ou pivots corrodés.
Accessoires et sécurité
- Douilles à chocs renforcées
- Raccords d’échappement pour limiter les projections
- Manchons de protection pour éviter les blessures
Le port d’EPI (gants, lunettes) est obligatoire conformément à la réglementation française.
Limites d’utilisation
L’usage excessif d’une clé à chocs peut endommager les filetages ou dépasser les tolérances recommandées. Il est donc essentiel de respecter les couples prescrits par le constructeur.
Comment fonctionne le chauffage par induction pour les pièces grippées ?
Paramètres typiques
Le chauffage par induction permet une montée en température localisée (jusqu’à 600 °C) sur la zone du pivot de suspension. Cette dilatation thermique facilite le retrait sans altérer la géométrie du bras ou du triangle.
Procédure sûre
- Placer la bobine d’induction autour de la pièce
- Chauffer par cycles courts (10–30 secondes)
- Contrôler la température pour éviter toute surchauffe
Le respect des consignes du fabricant d’outillage est impératif.
Applications spécifiques
Idéal pour les rotules de liaison ou paliers sphériques soudés par la corrosion. Cette méthode réduit les risques de détérioration des composants adjacents.

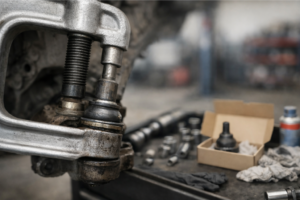

Quand utiliser un kit de presse plutôt qu’un extracteur ?
Composition des kits
Un kit de presse comprend :
– Cadre en C (acier renforcé)
– Adaptateurs pour différentes tailles de rotules
– Douilles de réception et de poussée
Procédure sans démontage du bras
Le kit permet de pousser ou extraire la rotule directement sur le véhicule, sans déposer le bras de suspension. Cela limite les temps d’immobilisation et réduit le risque de dommages collatéraux.
Limites
La capacité de la presse (généralement 8 à 12 tonnes) doit être vérifiée selon la fiche technique. Pour certains paliers sphériques fortement corrodés, un extracteur hydraulique reste préférable.
Comment vérifier l’alignement après remplacement ?
Outils de mesure
L’alignement de la suspension se contrôle avec :
– Outils laser d’alignement
– Jauges de géométrie
– Dispositifs électroniques homologués CE
Tolérances et critères de conformité
Les tolérances d’alignement sont précisées dans la documentation constructeur (ex. : carrossage ±0,5°, pincement ±0,2°). Le non-respect de ces valeurs peut entraîner une usure prématurée des pneus et une non-conformité au contrôle technique.
Procédure de contrôle
Après installation d’un nouveau joint sphérique, vérifier la géométrie complète : carrossage, chasse, parallélisme. Documenter les valeurs mesurées et, si besoin, ajuster selon les recommandations OEM.
Appel à l’action technique
Pour accéder aux fiches techniques constructeur et garantir la conformité CE, consultez les solutions professionnelles proposées par Recambiofacil.
Quelles normes et obligations encadrent le remplacement des éléments de suspension ?
Le remplacement d’une rotule de suspension est soumis au Règlement (UE) 2018/858 relatif à l’homologation et au contrôle des véhicules. Les ateliers doivent utiliser des pièces certifiées CE et respecter les exigences qualité ISO 9001 pour la traçabilité. Les EPI sont obligatoires pour chaque intervention.
La documentation des couples de serrage et des tolérances doit être archivée. Toute modification de la géométrie de suspension doit être conforme aux prescriptions du constructeur et aux normes européennes en vigueur.
Quelle procédure étape par étape recommander en atelier ?
- Préparation de l’intervention
- Identifier le type de rotule ou pivot à remplacer
- Consulter la fiche technique OEM pour les couples et tolérances
- Préparer l’outillage : séparateur hydraulique, clé à chocs, kit de presse, EPI
- Retrait de la rotule
- Démonter les éléments nécessaires pour accéder à la rotule
- Utiliser le séparateur ou le chauffage par induction si la pièce est grippée
- Extraire la rotule à l’aide de l’outil adapté
- Installation de la nouvelle rotule
- Nettoyer le logement
- Positionner la rotule neuve à l’aide du kit de presse
- Respecter l’orientation et la profondeur recommandées
- Serrage et contrôles
- Appliquer le couple de serrage prescrit (ex. : 80–120 Nm selon modèle, valeur constructeur)
- Contrôler l’absence de jeu
- Vérifications finales
- Contrôler la géométrie de suspension
- Documenter l’intervention et archiver les valeurs mesurées
Quel outil est le plus adapté selon la situation ?
| Type d’outil | Cas d’usage | Avantages | Limites | Paramètres techniques |
|---|---|---|---|---|
| Séparateur hydraulique | Rotule fortement grippée | Force élevée, pas de démontage complet | Poids, coût | 5–20T, acier traité |
| Clé à chocs pneumatique | Dépose rapide d’écrous | Rapidité, couples élevés | Risque sur filetages | 500–2 000 Nm, 1/2” à 1” drive |
| Chauffage par induction | Pièces corrodées | Chauffe localisée, sécurité accrue | Investissement initial | 500–600 °C, cycles 10–30 s |
| Kit de presse | Remplacement sans dépose du bras | Précision, gain de temps | Limité sur pièces très corrodées | 8–12T, adaptateurs multi-tailles |
| Outils d’alignement laser | Contrôle post-montage | Conformité géométrie, traçabilité | Formation requise | Précision ±0,1°, homologation CE |
Références et sources techniques
- Règlement (UE) 2018/858
- ISO 9001
- Fiches techniques constructeurs (valeurs de couple/tolérances)
- Publications PFA Filière Automobile
- Annexe technique : couples de serrage et tolérances par modèle (à consulter sur Recambiofacil)
Optimisez vos interventions avec des outils certifiés
Pour garantir la sécurité, la conformité et l’efficacité lors du remplacement des rotules ou pivots de suspension, équipez votre atelier d’outils professionnels adaptés. Pour une sélection d’outillage conforme et un accompagnement technique personnalisé, contactez Recambiofacil dès aujourd’hui.
Foire aux questions
Quels EPI sont obligatoires lors du remplacement d’une rotule ?
Gants, lunettes de protection et chaussures de sécurité sont requis selon la réglementation française.
Comment choisir entre presse hydraulique et extracteur mécanique ?
La presse hydraulique est recommandée pour les rotules fortement grippées ; l’extracteur mécanique convient aux interventions courantes.
Quelles tolérances d’alignement sont acceptables après remplacement ?
Respecter les tolérances constructeur : carrossage ±0,5°, pincement ±0,2° (valeurs indicatives, à vérifier selon le modèle).
Faut-il remplacer le bras de suspension si la rotule est corrodée ?
Si le logement est endommagé ou corrodé au-delà des tolérances, le remplacement du bras est conseillé.
Quels paramètres suivre pour le chauffage par induction ?
Température (500–600 °C), durée de cycle (10–30 s) et contrôle visuel de la pièce.
Quelles sont les exigences réglementaires pour les pièces de rechange ?
Utiliser des pièces certifiées CE et respecter la traçabilité ISO 9001.
Comment archiver les valeurs de couple et d’alignement ?
Documenter chaque intervention dans le dossier atelier et conserver les fiches techniques associées.
Un contrôle technique est-il obligatoire après remplacement ?
Non, mais un contrôle de géométrie est fortement recommandé pour garantir la conformité.
