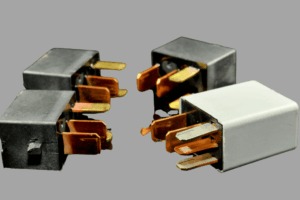

Dans le secteur automobile moderne, la protection des relais statiques est cruciale pour garantir la fiabilité et la sécurité des systèmes électriques. Ces relais, indispensables pour la gestion de diverses charges électriques, doivent être correctement protégés contre les surcharges, les surtensions et les conditions thermiques extrêmes. Cet article examine les méthodes de protection des relais statiques, en mettant l’accent sur les meilleures pratiques et les technologies disponibles pour les professionnels de l’industrie automobile.
Protection contre les surcharges
Fusibles et Circuits de Limitation de Courant
Les relais statiques sont sensibles aux conditions de surcharge qui peuvent entraîner des dommages irréversibles. Les fusibles représentent une solution simple et économique. Il est impératif de sélectionner un fusible avec un calibrage approprié pour le relais et la charge qu’il contrôle. Les circuits de limitation de courant, intégrés ou externes, offrent une protection active contre les surcharges et les courts-circuits. En intégrant ces dispositifs, les professionnels peuvent réduire considérablement le risque de défaillance des relais, garantissant ainsi une opération stable et fiable dans les systèmes électriques des véhicules.
Fusibles Intelligents
Les fusibles intelligents, contrôlés électroniquement, peuvent être réinitialisés après un événement de surcharge. Cela améliore la fiabilité et réduit les temps d’arrêt. Ce type de protection est particulièrement utile dans les applications modernes où la continuité de service est essentielle. Grâce à leur capacité à s’adapter aux variations de charge, les fusibles intelligents représentent une avancée significative par rapport aux fusibles traditionnels, offrant une solution plus durable pour les systèmes électriques complexes.
Protection contre les surtensions
Diodes de Suppression de Tension Transitoire (TVS)
Les systèmes électriques des véhicules sont souvent sujets à des pics de tension. Les diodes TVS sont conçues pour limiter ces tensions à des niveaux sûrs, protégeant ainsi les relais statiques. Leur réponse rapide en fait un choix privilégié pour la protection des circuits sensibles. En intégrant des diodes TVS dans les systèmes de gestion électrique, les professionnels peuvent prévenir des dommages potentiels causés par des surtensions imprévues, assurant ainsi le bon fonctionnement des relais même dans des conditions difficiles.
Varistors et Diodes Zener
Les varistors en oxyde métallique (MOV) offrent également une protection contre les surtensions, généralement pour des surcharges d’énergie plus importantes. Les diodes Zener, quant à elles, sont utiles pour des applications nécessitant une limitation précise de la tension. L’intégration de ces dispositifs dans le circuit de protection est indispensable pour assurer la longévité des relais statiques. En utilisant ces composants, les professionnels peuvent garantir une protection robuste et fiable contre les variations de tension, augmentant ainsi la durabilité des systèmes électriques dans les véhicules.
Gestion thermique
Dissipation de la chaleur
Les relais statiques génèrent de la chaleur lorsqu’ils conduisent le courant. Une gestion thermique efficace est nécessaire pour prévenir les défaillances prématurées. L’utilisation de dissipateurs thermiques, adaptés en taille et en matériau, est une méthode courante pour maintenir la température de jonction dans des limites sûres. En optimisant la dissipation de chaleur, les professionnels peuvent prolonger la durée de vie des relais statiques, garantissant ainsi un fonctionnement fiable sur le long terme.
Refroidissement par Air Forcé
Dans les applications à courant élevé, un refroidissement par air forcé peut s’avérer nécessaire pour garantir une dissipation thermique adéquate. Cela nécessite souvent une conception minutieuse pour optimiser le flux d’air autour des relais. En intégrant des solutions de refroidissement efficaces, les professionnels peuvent éviter les problèmes de surchauffe, assurant ainsi la stabilité et la performance des systèmes électriques dans des environnements exigeants.
Considérations liées à la charge
Charges Inductives et Capacitatives
Le type de charge connecté à un relais statique influence directement son fonctionnement. Les charges inductives, comme les moteurs, peuvent générer des pics de tension lors de leur désactivation. Il est donc recommandé d’utiliser des circuits snubber pour atténuer ces pics. Pour les charges capacitives, des résistances de limitation de courant sont nécessaires pour protéger le relais contre les courants d’appel élevés. En prenant en compte ces facteurs, les professionnels peuvent garantir une intégration harmonieuse des relais dans divers systèmes électriques, optimisant ainsi leur performance.
Éclairage LED
Les drivers LED peuvent parfois créer des profils de charge complexes. Il est impératif de s’assurer de la compatibilité entre les relais et les drivers LED, en optant pour des relais spécifiquement conçus pour ces applications. Cela garantit une performance optimale et une durée de vie prolongée des composants. En intégrant des relais adaptés aux technologies LED, les professionnels peuvent maximiser l’efficacité énergétique et la fiabilité des systèmes d’éclairage moderne dans les véhicules.
Diagnostic et Surveillance
Surveillance du courant et de la tension
Les systèmes modernes intègrent souvent des capacités de diagnostic pour surveiller la santé des composants électriques, y compris les relais statiques. La surveillance du courant permet de détecter les surcharges et les courts-circuits, tandis que la surveillance de la tension aide à identifier les conditions de surtension et les défaillances de charge. En mettant en œuvre ces technologies de surveillance, les professionnels peuvent anticiper les défaillances potentielles, assurant ainsi une maintenance proactive et une sécurité accrue dans les systèmes électriques des véhicules.
Codes d’erreur et inspections régulières
Les systèmes de diagnostic peuvent générer des codes d’erreur en cas de défaillance d’un relais statique, facilitant ainsi le dépannage. Des inspections régulières, comprenant des vérifications visuelles et l’utilisation d’un multimètre, sont recommandées pour détecter les signes de dommages, tels que des marques de brûlure. En intégrant ces pratiques de maintenance, les professionnels peuvent améliorer la fiabilité et la performance des relais statiques, garantissant leur bon fonctionnement dans des conditions variées.
La protection des relais statiques est nécessaire pour la fiabilité des systèmes électriques dans l’automobile moderne. En mettant en œuvre des solutions appropriées contre les surcharges, les surtensions et en assurant une gestion thermique efficace, les professionnels de l’automobile peuvent améliorer la durabilité de ces composants critiques. Pour explorer davantage de solutions et de produits, inscrivez-vous sur Recambiofacil.
