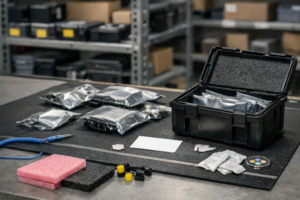

Zone de stockage ESD : sachets antistatiques et boîtes de rangement sur étagère, avec étiquettes neutres et poste de travail antistatique en arrière-plan.

Protection antistatique des pièces électroniques : bonnes pratiques de stockage.

Comment garantir une protection antistatique efficace lors du stockage des composants électroniques automobiles ? Une gestion rigoureuse du stockage, conforme aux normes ESD, réduit les risques de décharge électrostatique et assure la fiabilité des systèmes embarqués. Découvrez les exigences, équipements et procédures clés pour maîtriser ces enjeux.

La protection antistatique pièces électroniques est devenue un enjeu central dans l’industrie automobile, où la densité électronique des véhicules augmente sans cesse. Une décharge électrostatique (ESD) peut provoquer des dommages immédiats ou latents, souvent invisibles lors du stockage. Ce guide technique détaille les normes applicables, les pratiques recommandées pour le stockage, la sélection des équipements adaptés et les obligations contractuelles pour les OEM et fournisseurs.

Avis d’expert : La prévention des décharges électrostatiques (ESD) est aujourd’hui un impératif technique pour les fabricants d’équipement d’origine (OEM) et leurs fournisseurs. Les exigences réglementaires, la complexité croissante des modules électroniques et la multiplication des points de défaillance imposent une maîtrise totale du contrôle ESD, du stockage à la livraison. Seule une démarche structurée, fondée sur les normes internationales et des audits réguliers, permet de garantir la conformité et la sécurité des composants tout au long de la chaîne logistique.

Pourquoi la protection ESD est-elle cruciale dans l’automobile ?

Risques immédiats et dommages latents

Les composants électroniques automobiles sont sensibles aux décharges électrostatiques. Un événement ESD peut causer des pannes immédiates, mais aussi des défauts latents qui ne se manifestent qu’après mise en service. Cela expose les constructeurs à des rappels coûteux et à des risques de sécurité.

Exemples de tension et seuils critiques

Une décharge de 100 V suffit à endommager certains circuits intégrés, alors qu’un être humain ne perçoit généralement une ESD qu’à partir de 2 000 à 3 000 V. L’absence de symptômes visibles rend la prévention essentielle dès la réception et le stockage des pièces.

Quelles normes et réglementations s’appliquent au stockage ESD ?

IEC 61340-5-1 : clauses clés

La norme internationale IEC 61340-5-1 (édition 2024) définit les exigences pour le développement et la gestion d’un programme de contrôle ESD. Elle impose la création de zones protégées, la traçabilité des contrôles et la vérification régulière des équipements. Les organismes nationaux de normalisation (ex. AFNOR) publient les versions françaises.

ANSI/ESD S20.20 et adaptation transatlantique

La norme ANSI/ESD S20.20, largement utilisée en Amérique du Nord, partage les principes de l’IEC 61340-5-1 mais adapte certaines exigences aux pratiques locales. Elle est pertinente pour les entreprises ayant des flux transatlantiques.

IEC 61000-4-2 : niveaux d’immunité

Pour les composants, la norme IEC 61000-4-2 exige une immunité minimale de niveau 4 (±8 kV en contact, ±15 kV dans l’air). Ces seuils sont à intégrer dans les cahiers des charges fournisseurs.

Encadré technique : références normatives
– IEC 61340-5-1 :2024 (Protection des dispositifs électroniques contre l’ESD)
– IEC 61340-5-3 :2015 (Exigences pour l’emballage ESD)
– IEC 61000-4-2 :2008 (Essais d’immunité ESD)
– ANSI/ESD S20.20 :2021

Note réglementaire
Mise à jour : IEC 61340-5-1, édition 2024, publiée en mai 2024. Vérifier la transposition nationale auprès de l’organisme compétent.

Comment définir une zone protégée ESD (EPA) pour le stockage ?

Contrôle d’accès et plombage

L’accès à la zone protégée ESD (EPA) doit être limité au personnel formé. Un système de badges, de signalisation et de contrôle des flux est recommandé.

Mise à la terre et mesures de validation

Toutes les surfaces, équipements et opérateurs doivent être reliés à la terre. Des tests de continuité et de résistance sont à réaliser lors de chaque prise de poste.

Plage d’humidité et suivi environnemental

Le maintien d’une humidité relative entre 40 % et 60 % limite la génération de charges statiques. Un suivi automatique et des alarmes de seuil sont conseillés.

Checklist EPA :
– Limiter l’accès à la zone EPA
– Installer des sols et plans de travail dissipatifs
– Mettre à la terre tous les équipements
– Contrôler l’humidité
– Former le personnel
– Vérifier les équipements à chaque prise de poste

Quels emballages et matériels de stockage choisir pour l’ESD ?

Classification des matériaux d’emballage (conductif/dissipatif/isolant)

Les emballages doivent être conductifs ou dissipatifs, selon les spécifications IEC 61340-5-3. Les isolants sont à proscrire pour les composants sensibles.

Conformité IEC 61340-5-3

Les emballages ESD (sacs, boîtes, conteneurs) doivent porter un marquage conforme et être validés par des tests de résistivité de surface.

Procédures d’étiquetage et traçabilité

Chaque lot stocké doit être étiqueté avec la date, le numéro de lot, la référence ESD et le résultat du dernier contrôle. Un registre de traçabilité est à tenir à jour.

Procédure de stockage :
– Réception : contrôle visuel et test ESD des lots entrants
– Stockage : rangement dans emballages certifiés, en EPA
– Transport interne : utilisation de chariots et conteneurs ESD

Quels équipements spécifiques faut-il pour stocker des composants sensibles ?

ÉquipementValeurs ciblesNorme de conformitéUsage recommandéFréquence de vérification
Poste de travail ESD1 × 10⁶ à 1 × 10⁹ Ω/□IEC 61340-5-1Montage, test, stockage temporaireQuotidienne
Armoire de stockage ESD1 × 10⁶ à 1 × 10⁹ Ω/□IEC 61340-5-1Stockage longue duréeMensuelle
Bracelet antistatique< 1 × 10⁷ Ω (résistance)IEC 61340-5-1Opérateurs en EPAÀ chaque prise de poste
Chaussures dissipatives1 × 10⁵ à 1 × 10⁸ ΩEN ISO 20345Personnel en zone EPAHebdomadaire
Emballage ESDSelon IEC 61340-5-3IEC 61340-5-3Stockage, transportÀ chaque réception

Stations de travail et valeurs cibles de résistivité

Les postes de travail doivent présenter une résistivité de surface comprise entre 1 × 10⁶ et 1 × 10⁹ Ω/□.

Armoires et spécifications techniques

Les armoires ESD doivent être reliées à la terre et construites en matériaux dissipatifs, avec des points de test accessibles.

Vêtements et tests périodiques

Le port de blouses, gants et chaussures dissipatives est obligatoire. Des tests périodiques de résistance sont à consigner dans le registre qualité.

Quel impact la maîtrise ESD a-t-elle sur les OEM et les fournisseurs ?

Procédures d’acceptation fournisseur

Les OEM exigent des fournisseurs la mise en œuvre d’un programme ESD conforme (certificat, plan de contrôle, audits). Exemple de clause : « Le fournisseur s’engage à respecter la norme IEC 61340-5-1 et à fournir les enregistrements de contrôle ESD sur demande. »

Clauses contractuelles et certifications

Les contrats doivent stipuler l’obligation de conformité ESD, la fréquence des audits et les modalités de gestion des non-conformités (quarantaine, analyse, actions correctives).

Formation et programmes de compétence

Le personnel doit suivre une formation initiale ESD, puis des recyclages annuels. Les compétences sont à documenter et à présenter lors des audits clients.

KPIs et audit ESD :
– Taux de conformité des tests de bracelets/chaussures
– Nombre d’incidents ESD détectés
– Fréquence des audits internes
– Taux de lots non conformes mis en quarantaine
– Délai de traitement des non-conformités

Comment Recambiofacil peut-il accompagner votre conformité et vos besoins de stockage ?

Recambiofacil propose des solutions de stockage industriel conformes aux exigences ESD, adaptées aux besoins des constructeurs et fournisseurs. L’équipe technique accompagne la sélection, l’audit et la traçabilité des équipements, en lien avec les normes internationales et les meilleures pratiques sectorielles.

Exemple de procédure de mesure :
– Pour les bracelets antistatiques : utiliser un testeur homologué, vérifier la résistance (< 1 × 10⁷ Ω) à chaque prise de poste.
– Pour la résistivité de surface : employer un ohmmètre adapté, mesurer sur plusieurs points du plan de travail, consigner les résultats dans le registre qualité.

Garantir la conformité ESD : un enjeu industriel majeur

La maîtrise du contrôle ESD est indispensable pour la fiabilité des composants électroniques automobiles. En appliquant les normes, en formant le personnel et en choisissant des équipements adaptés, les industriels réduisent les risques et sécurisent leur chaîne logistique. Pour des solutions de stockage conformes et adaptées à vos besoins industriels, inscrivez-vous et contactez Recambiofacil dès aujourd’hui.

Ce contenu est rédigé par l’équipe technique Recambiofacil, experte en solutions de stockage et conformité ESD pour l’industrie automobile.

Foire aux questions

Q : Qu’est-ce que la protection antistatique pièces électroniques ?
R : La protection antistatique pièces électroniques regroupe procédures, équipements et emballages visant à éviter les décharges électrostatiques qui endommagent les composants.

Q : Quelles normes doivent guider le stockage ESD ?
R : Les références principales sont IEC 61340-5-1 (programme contrôle ESD), IEC 61340-5-3 (emballage) et IEC 61000-4-2 (tests d’immunité). ANSI/ESD S20.20 s’applique souvent pour le marché nord‑américain.

Q : Quels sont les éléments essentiels d’une EPA de stockage ?
R : Contrôle d’accès, mise à la terre des surfaces, surfaces dissipatives, emballage conforme, mesures environnementales et procédures de vérification régulières.

Q : Quelles valeurs de résistivité viser pour les surfaces dissipatives ?
R : Utiliser des valeurs conformes aux normes ESD et aux spécifications techniques du fabricant ; documenter les cibles et les tolérances dans le plan de contrôle.

Q : Comment vérifier la conformité des fournisseurs sur l’ESD ?
R : Exiger certificats/normes, audits périodiques, tests d’échantillons à la réception et clauses contractuelles sur programmes ESD.

Q : Quelle formation ESD est requise pour le personnel ?
R : Formation initiale ESD pour tout personnel manipulant composants, suivie de recyclages périodiques et enregistrements de compétence.

Q : Que faire en cas de non-conformité détectée sur lot ?
R : Mettre le lot en quarantaine, lancer investigation, tester échantillons, notifier fournisseur et appliquer mesures correctives documentées.
