Comment garantir la conformité et la fiabilité d’un diagnostic électrique avec un ampèremètre ou un multimètre ? Bien utiliser ces instruments, respecter les normes et assurer leur suivi métrologique donne des diagnostics précis, sûrs et conformes aux exigences du secteur automobile.
L’ampèremètre et le multimètre sont les outils de base du diagnostic électrique en atelier. Leur maîtrise permet d’identifier vite les dysfonctionnements et de sécuriser les interventions.
Cet article détaille les procédures de mesure, les précautions haute tension, les exigences normatives (EOBD/OBD-II, UTAC, FIEV), ainsi que la métrologie et la formation des techniciens.
Avis d’expert : Maîtriser les appareils de mesure électrique est un prérequis pour la sécurité et la qualité des interventions. Les véhicules électriques et les ADAS demandent une montée en compétence continue et une maintenance rigoureuse des équipements de diagnostic. Savoir utiliser un multimètre numérique ou un ampèremètre ne suffit pas : le technicien doit aussi appliquer les exigences normatives (EOBD/OBD-II, UTAC, FIEV) et métrologiques. La fiabilité du diagnostic dépend autant de la technique que du cadre réglementaire.
Comment utiliser un ampèremètre et un multimètre en diagnostic automobile ?
Un appareil de mesure électrique est indispensable pour diagnostiquer les systèmes embarqués. Le multimètre numérique mesure la tension, le courant et la résistance sur les circuits du véhicule. L’ampèremètre, intégré ou dédié, mesure uniquement le courant. Avant de mesurer, il faut savoir choisir le bon fusible selon les types et les ampérages, car une mesure de courant mal branchée peut faire sauter le fusible de l’appareil ou celui du circuit.
Tableau comparatif des outils de mesure
| Outil | Mesures possibles | Plage de mesure | Précision typique | Catégorie sécurité | Utilisation OBD-II | Remarques pratiques |
|---|---|---|---|---|---|---|
| Multimètre numérique | Tension, courant, résistance | 0,01 V à 1000 V CC/CA, 0,01 mA à 10 A | ±1 % à ±2 % | CAT III/IV | Non | Polyvalent, mesure rapide |
| Ampèremètre numérique | Courant uniquement | 0,01 mA à 10 A | ±1 % | CAT III/IV | Non | Spécifique, grande précision |
| Outil de diagnostic connecté | Tension, courant, diagnostic | Variable selon modèle | ±1 % à ±3 % | CAT III/IV | Oui | Surveillance via la prise OBD-II |
Comment mesurer correctement la tension, le courant et la résistance ?
Quelles étapes pour une mesure de tension fiable ?
- Régler le multimètre sur le mode « tension » (V).
- Placer la sonde rouge sur la borne positive et la noire sur la borne négative du circuit.

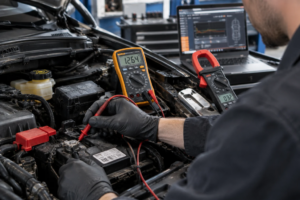

- Lire la valeur affichée. Exemple : une batterie au plomb chargée affiche environ 12,6 V.
Procédure standard pour mesurer un courant
- Régler l’appareil sur le mode « courant » (A).
- Couper le circuit à mesurer.
- Connecter l’ampèremètre en série à l’endroit ouvert du circuit.
- Remettre sous tension et lire la valeur.
Quand et comment mesurer la résistance ?
- Déconnecter l’élément à tester du circuit.
- Régler le multimètre sur « ohmmètre » (Ω).
- Placer les sondes sur les bornes de l’élément.
- Lire la résistance pour vérifier l’intégrité du capteur ou de l’actionneur.
Comment détecter et analyser un courant de fuite ?
Rechercher un courant de fuite parasite évite la décharge anormale de la batterie. En cas de surcharge électrique, les mêmes mesures aident à repérer les pièces à vérifier.
Étapes du diagnostic
- Couper le contact et attendre la mise en veille des calculateurs.
- Débrancher la borne négative de la batterie.
- Connecter le multimètre (mode ampèremètre) entre la borne négative et le câble de masse.
- Relever la valeur : une consommation normale est comprise entre 20 et 50 mA.
- Retirer les fusibles un à un pour identifier le circuit défectueux.
Un outil de diagnostic connecté permet de suivre ces valeurs via la prise OBD-II. Si un voyant s’allume pendant les essais, le guide des témoins du tableau de bord aide à l’interpréter.
Quelles précautions pour le diagnostic des systèmes haute tension ?
Intervenir sur un véhicule électrique ou hybride impose des mesures de sécurité spécifiques. Le diagnostic du système de protection électrique d’un véhicule complète ces vérifications.
Équipement de protection individuelle
- Porter des gants isolants, des lunettes, des chaussures de sécurité et une visière homologués.
- Utiliser uniquement des instruments de mesure de catégorie CAT IV.
Vérification d’absence de tension (CAT IV)
- Avant toute intervention, vérifier l’absence de tension avec un multimètre de catégorie CAT IV.
- Respecter la procédure du constructeur.
Cinq règles de sécurité pour les travaux HV
- Déconnecter complètement la source de tension.
- Sécuriser contre toute remise sous tension.
- Vérifier l’absence de tension avec un appareil adapté.
- Mettre à la terre et court-circuiter les éléments concernés.
- Recouvrir ou isoler les parties voisines sous tension.
Tableau comparatif des procédures de sécurité HV
| Étape | Outils requis | Vérification | Fréquence |
|---|---|---|---|
| Déconnexion | EPI, outils isolés | Visuelle | À chaque intervention |
| Sécurisation | Étiquettes, cadenas | Contrôle physique | Systématique |
| Vérification d’absence de tension | Multimètre CAT IV | Lecture directe | Avant chaque opération |
| Mise à la terre et court-circuitage | Câbles adaptés | Test de continuité | Selon la procédure |
| Isolation des parties voisines | Protections isolantes | Inspection visuelle | À chaque intervention |
Quelles normes et réglementations encadrent le diagnostic électrique ?
Réglementation EOBD/OBD-II
- L’EOBD (OBD-II) est obligatoire pour les véhicules essence neufs depuis 2001 et pour les diesel depuis 2003.
- Il surveille les émissions et donne accès aux codes défaut via la prise OBD-II. Pour exploiter ces codes, voir l’article sur les codes défaut moteur.
- La conformité est exigée pour l’homologation et le contrôle technique.
Rôle de l’UTAC
- L’UTAC valide la conformité technique et environnementale des véhicules.
- Elle supervise le contrôle technique et l’homologation en France.
Charte FIEV « Diagnostic sécurisé »
- Les fabricants d’outils s’engagent à respecter l’intégrité du véhicule et les contraintes des constructeurs.
- La charte promeut une concurrence équitable et la sécurité des interventions.
Normes ISO/IEC pertinentes
Les procédures et équipements doivent respecter les normes ISO/IEC applicables à la métrologie et à la sécurité électrique.
Comment assurer la métrologie et la maintenance des outils de diagnostic ?
La fiabilité du diagnostic dépend de la précision et de la maintenance régulière des instruments.
Recommandations pratiques
- Faire étalonner chaque appareil de mesure au moins une fois par an, ou selon la préconisation du fabricant.
- Vérifier la précision (tolérance de ±1 % à ±2 % pour un usage professionnel).
- Conserver le certificat d’étalonnage délivré par un organisme reconnu (par exemple l’UTAC).
Checklist métrologique
| Élément à contrôler | Fréquence |
|---|---|
| Étalonnage | Annuel |
| Certificat à jour | À chaque audit |
| Date de vérification | Avant utilisation |
| Précision mesurée | Après étalonnage |
| N° d’identification | À chaque contrôle |
La maintenance préventive suit les règles de l’art : nettoyage, vérification visuelle et stockage sécurisé.
Quelles formations et certifications pour les techniciens ?
L’évolution des technologies impose une montée en compétence continue.
Programmes de formation
- Formations certifiantes proposées par des organismes spécialisés et des centres agréés.
- Modules dédiés aux systèmes électriques, à la haute tension et au diagnostic électronique.
Certifications professionnelles
- Certifications reconnues par France Compétences (par exemple RNCP3107 pour technicien en diagnostic et réparation automobile).
- Certificats de compétence spécifiques pour intervenir sur véhicules électriques (conformité NFC 18-550).
- Seule une formation validée permet d’intervenir légalement sur les systèmes haute tension.
Adaptation aux nouvelles technologies
Les programmes évoluent pour intégrer le diagnostic des batteries lithium-ion, la maintenance des systèmes ADAS et la sécurité HV.
Optimisez vos diagnostics et votre approvisionnement professionnel
Maîtriser les appareils de mesure électrique et respecter les normes garantit la sécurité et la conformité des interventions en atelier. Pour accélérer la recherche et la commande de pièces ou d’outils adaptés, inscrivez-vous gratuitement sur Recambiofacil : recherchez par numéro d’identification du véhicule (VIN) et accédez instantanément aux références OEM, sans engagement.
Foire aux questions
Comment mesurer un courant de fuite ?
Branchez le multimètre en mode ampèremètre entre la borne négative de la batterie et le câble de masse, puis retirez les fusibles un à un pour identifier le circuit défectueux.
Quand utiliser le mode ampèremètre du multimètre ?
Utilisez-le pour mesurer un courant circulant dans un circuit, notamment lors de la recherche de fuites ou pour contrôler la consommation d’un équipement.
Quelles sont les cinq règles de sécurité HV ?
1. Déconnecter la source de tension. 2. Sécuriser contre toute remise sous tension. 3. Vérifier l’absence de tension. 4. Mettre à la terre et court-circuiter. 5. Recouvrir les parties voisines.
À quelle fréquence étalonner un multimètre ?
Un étalonnage annuel, ou selon la recommandation du fabricant, est conseillé pour garantir la fiabilité des mesures.
Quelle précision minimale pour un diagnostic professionnel ?
Une tolérance de ±1 % à ±2 % est recommandée pour les mesures électriques en atelier automobile.
Comment interpréter une tension de batterie à 12,6 V ?
Une batterie au plomb affichant 12,6 V est considérée comme pleinement chargée et en bon état.
Quels EPI sont obligatoires pour les travaux HV ?
Gants isolants, lunettes, chaussures de sécurité et visière homologués sont requis pour toute intervention sur les systèmes haute tension.
Quelles certifications pour intervenir sur véhicules électriques ?
Un certificat de compétence spécifique, conforme à la norme NFC 18-550, est obligatoire pour travailler sur les véhicules électriques ou hybrides.
