Quel est l’impact de l’usure du guide de soupape et des ressorts sur la conformité moteur ? L’usure de ces composants dégrade la performance, augmente la consommation d’huile et peut rendre un moteur non conforme aux normes d’émissions.
Dans un moteur à combustion interne, le guide de soupape conditionne la performance et la durabilité. Son usure, comme celle des ressorts de soupape, agit directement sur la consommation d’huile, les émissions polluantes et la conformité aux normes Euro. Ce guide technique détaille les mécanismes d’usure, les symptômes à surveiller, les critères de diagnostic, les exigences réglementaires et les matériaux à connaître pour les professionnels B2B.
Avis d’expert : Maîtriser l’usure du guide de soupape et des ressorts garantit la fiabilité du moteur et sa conformité réglementaire. Les professionnels s’appuient sur des diagnostics précis, respectent les tolérances constructeur et choisissent des matériaux adaptés pour limiter la consommation d’huile et les émissions. Une maintenance préventive rigoureuse évite les non-conformités coûteuses.
Quels sont les mécanismes d’usure et leurs conséquences techniques ?
Quelle est la fonction du guide de soupape ?
Le guide de soupape, ou manchon de guidage, assure le déplacement précis de la tige de soupape dans la culasse. Il garantit l’alignement, limite les fuites de gaz et favorise la lubrification de la queue de soupape. Un guide usé s’accompagne souvent d’un joint de queue de soupape défaillant, ce qui amplifie le passage d’huile vers la chambre de combustion.
Quelles causes provoquent l’usure ?
- Lubrification insuffisante ou inadaptée
- Jeu de guidage excessif, au-delà des tolérances constructeur (par exemple plus de 0,10 mm pour une soupape d’admission, à vérifier selon le constructeur)
- Matériaux inadaptés à la température ou à la charge
- Pollution de l’huile ou particules abrasives
- Montage incorrect ou défauts d’usinage
Quelles conséquences techniques observer ?
- Perte de compression
- Augmentation de la consommation d’huile
- Bruits de claquement à chaud ou à froid
- Risque de rupture de soupape ou d’usure prématurée des sièges
- Usure unilatérale des culbuteurs
Seuils et critères
- Jeu tige-guide : typiquement 0,02 à 0,08 mm (admission) et 0,04 à 0,12 mm (échappement) selon le constructeur
- Consommation d’huile : seuil d’alerte supérieur à 0,5 L/1 000 km
- Bruits anormaux : cliquetis ou cognements persistants
- Longueur libre du ressort : diminution supérieure à 5 %, remplacement
Quel est l’impact de l’usure sur la consommation d’huile et les émissions ?
Quels mécanismes entraînent la surconsommation d’huile ?
L’usure du guide et des joints de queue de soupape laisse l’huile migrer dans la chambre de combustion, où elle brûle. La consommation augmente et des dépôts se forment. Le même phénomène peut venir d’une fuite au niveau du joint de couvercle de soupape, à écarter lors du diagnostic.
Quels symptômes mesurables ?
- Fumée bleue à l’échappement, surtout au démarrage à froid
- Dépôts huileux sur les bougies
- Perte de puissance ou de compression
- Ralenti instable
Seuils d’alerte diagnostiques
- Consommation d’huile supérieure à 0,5 L/1 000 km
- Bruits de claquement persistants
- Jeu tige-guide hors tolérance constructeur
Une perte de compression peut aussi venir du joint de culasse : les 5 signes d’un joint de culasse HS aident à trancher.
Quelles réglementations et normes s’appliquent aux émissions liées à l’usure ?
Quelles normes Euro et protocoles de test sont concernés ?
Les normes Euro (actuellement Euro 6e) fixent des limites strictes pour les NOx, les particules, le CO et les HC. Les tests d’homologation comprennent le WLTP (mesure des émissions sur cycle normalisé) et le RDE (contrôle en conditions réelles d’utilisation).
| Norme | Portée | Test associé | Conséquence technique ou d’homologation |
|---|---|---|---|
| Euro 6e | Limites d’émissions polluantes | WLTP/RDE | Non-conformité si les émissions dépassent les limites |
| Durabilité des émissions | Vie entière du système | Essais d’endurance | Obligation de maintien des performances |
Quel rôle joue l’organisme d’essais et d’homologation ?
Les organismes d’homologation réalisent les essais réglementaires et délivrent les certificats de conformité sur la base des résultats obtenus.
Exigences de durabilité et période de vérification
Les systèmes de contrôle des émissions doivent rester efficaces pendant toute la durée de vie réglementaire du véhicule (par exemple 160 000 km ou 5 ans selon l’application).
Quels matériaux et innovations prolongent la durée de vie des composants ?
Quelles avancées en métallurgie ?
Les guides de soupape modernes utilisent des alliages à haute performance (bronze, fonte alliée, métallurgie des poudres) qui résistent mieux à la chaleur et à l’usure.
Quels traitements de surface ?
La nitruration, les dépôts PVD et les revêtements antifriction améliorent la durabilité et réduisent la friction.
Adaptations pour la distribution variable
Les systèmes de distribution variable imposent des contraintes dynamiques accrues : guides et ressorts doivent être adaptés en rigidité et en matériaux pour rester fiables.
| Matériau | Avantage principal | Limite | Application typique |
|---|---|---|---|
| Bronze au phosphore | Bonne dissipation thermique | Coût, usure rapide | Moteurs essence performants |
| Fonte alliée | Durabilité, coût modéré | Moins bonne lubrification | Diesel, usage standard |
| Métallurgie des poudres | Résistance supérieure | Prix, process complexe | Hautes performances, VVT |
Comment diagnostiquer et maintenir guides et ressorts en atelier ?
Quels tests, instruments et tolérances mesurer ?
- Mesure du jeu tige-guide au micromètre ou au comparateur
- Test de compression moteur
- Analyse de la couleur des fumées
- Contrôle de la longueur libre et de la raideur des ressorts (tolérance typique : perte de raideur supérieure à 10 % ou longueur libre réduite de 5 %)
Procédures de remplacement et contrôle qualité
- Remplacement des joints de queue de soupape lors de toute intervention sur la distribution
- Contrôle du jeu de guidage après usinage ou remplacement
- Utilisation d’outils spécifiques pour le montage des ressorts
Approvisionnement et conformité
- Sélection de pièces conformes aux spécifications constructeur
- Suivi des certifications qualité (par exemple IATF 16949)
- Documentation des interventions et traçabilité des lots
Checklist de diagnostic

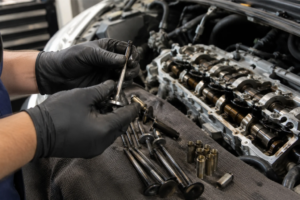

- Inspection visuelle du guide et de la tige de soupape
- Mesure du jeu tige-guide
- Test de compression moteur
- Analyse de la couleur des fumées
- Contrôle de la longueur et de la raideur des ressorts
- Vérification des dépôts sur les bougies
Procédure type de maintenance préventive
- Inspection visuelle des guides, ressorts et joints de queue de soupape
- Mesure du jeu tige-guide et de la longueur libre des ressorts
- Remplacement des composants hors tolérance
- Vérification après remplacement (test de compression, absence de bruit anormal)
Optimisez la conformité et la performance moteur
Une surveillance technique rigoureuse, des matériaux adaptés et une maintenance préventive limitent les risques et assurent la fiabilité des véhicules.
Pour gagner du temps dans la recherche de pièces conformes et réduire les erreurs de commande, inscrivez-vous gratuitement sur Recambiofacil. La recherche par VIN ou numéro de châssis identifie instantanément les références adaptées à vos besoins, sans appels ni allers-retours.
Foire aux questions
Quels signes indiquent une usure avancée du guide de soupape ?
Bruits de claquement à chaud ou à froid, fumée bleue à l’échappement, perte de compression mesurée et consommation d’huile supérieure à 0,5 L/1 000 km.
Quand remplacer un ressort de soupape ?
Quand la longueur libre diminue au-delà de la tolérance constructeur, que la raideur chute nettement ou qu’un phénomène de flottement est avéré.
Quelles mesures sont pertinentes pour diagnostiquer un guide usé ?
Mesure du jeu tige-guide au micromètre, test de compression, inspection visuelle de la queue de soupape et suivi de la consommation d’huile.
Quelles normes prendre en compte pour l’homologation ?
Les normes Euro applicables (par exemple Euro 6e ou 6d selon le contexte), les protocoles WLTP/RDE et les exigences de durabilité.
Quels traitements prolongent la durée de vie ?
La nitruration, le dépôt PVD, les alliages haute résistance et les revêtements antifriction adaptés aux conditions de température et de lubrification.
