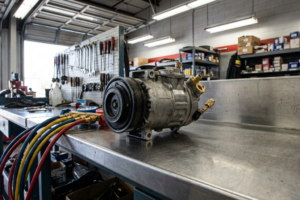

Compresor de aire acondicionado automotriz sobre mesa de trabajo metálica en taller mecánico con mangueras de manómetros de recarga

Compresseur de Climatisation : Symptômes de Panne et Diagnostic

Comment un professionnel peut-il diagnostiquer efficacement un compresseur climatisation HS tout en respectant les dernières obligations réglementaires et environnementales ? Le diagnostic d’un compresseur climatisation HS requiert une approche structurée : analyse des symptômes, mesures précises, contrôle électronique, puis application stricte des normes F-Gas et de traçabilité. Découvrez comment optimiser vos interventions et éviter les erreurs coûteuses.

Dans l’industrie automobile, la détection d’un compresseur climatisation HS est un enjeu technique et réglementaire majeur pour les professionnels. Cet article détaille les symptômes, méthodes de diagnostic avancées, obligations légales (F-Gas III), exigences environnementales et évolutions technologiques qui impactent la maintenance et la réparation des compresseurs. Découvrez les meilleures pratiques pour garantir conformité, sécurité et efficacité dans vos ateliers.

Avis d’expert : La gestion des compresseurs de climatisation défectueux exige aujourd’hui une maîtrise technique pointue et une veille réglementaire constante. Les évolutions du règlement F-Gas III et l’arrivée de nouveaux fluides comme le R1234yf imposent une adaptation rapide des ateliers. Pour garantir la conformité, il est crucial de systématiser la traçabilité des interventions, de former les techniciens à la manipulation sécurisée des fluides, et de s’équiper d’outils de diagnostic avancés. Cette rigueur technique est désormais indissociable de la rentabilité et de la réputation des professionnels du secteur.

Table des matières

Quels sont les symptômes d’un compresseur climatisation HS ?

Types de défaillance

  • Causes mécaniques : grippage, usure des pièces internes, vieillissement des joints.
  • Défauts électriques : embrayage du compresseur défaillant, pressostat ou relais HS, fusible grillé, câblage endommagé.
  • Contamination : impuretés, fragments métalliques, humidité, résidus chimiques.
  • Manque de lubrification : fuite de fluide frigorigène, niveau d’huile insuffisant.
  • Problèmes d’embrayage : patinage, surchauffe, bobine d’induction fondue.

Signes visibles et sonores

  • Absence ou réduction d’air froid à la sortie des bouches d’aération.
  • Bruits anormaux : cliquetis, grincements, sifflements lors du fonctionnement.
  • Fonctionnement intermittent ou arrêt brutal de la climatisation.
  • Buée sur les vitres, fuites d’huile sur le compresseur, messages d’erreur ECU.

Impact sur les autres systèmes

Un compresseur en panne peut provoquer une surchauffe moteur (sollicitation excessive de la courroie), des erreurs électroniques, ou une défaillance du circuit frigorifique global.

Comment diagnostiquer une défaillance du compresseur ?

Diagnostic visuel et auditif

  • Inspection des fuites d’huile, traces de fluide, corrosion.
  • Écoute des bruits anormaux à l’aide d’un stéthoscope mécanique.
  • Contrôle de l’embrayage électromagnétique (activation audible « clac »).

Mesures de pression (protocole)

  • Utilisation d’un manomètre pour mesurer les pressions côté basse et haute pression :
  • Basse pression : 1,5 à 2,5 bars (150 à 250 kPa)
  • Haute pression : 10 à 15 bars (1 000 à 1 500 kPa)
  • Pressions hors plage :
  • < 1 bar (100 kPa) : manque de fluide, fuite.
  • > 15 bars (1 500 kPa) : obstruction, surchauffe, excès de fluide.

Tableau : plages de pression et interprétation

MesurePlage normaleInterprétation probableAction recommandée
Basse pression1,5-2,5 barsFonctionnement normalSurveillance
(< 1 bar)Fuite, manque de fluideRecherche de fuite, recharge
Haute pression10-15 barsFonctionnement normalSurveillance
(> 15 bars)Obstruction, surchauffeNettoyage, contrôle du condenseur

Tests électroniques OBD

  • Utilisation d’un outil de diagnostic OBD (diagnostic embarqué) pour :
  • Lecture des codes défauts liés au compresseur, pressostat, température.
  • Test d’activation de l’embrayage via calculateur.
  • Contrôle des capteurs de pression, température, niveau de fluide.

Procédure OBD synthétique

  1. Connecter l’outil OBD et lire les codes défauts (ex : P0530, P0532, P0533).
  2. Lancer un test d’activation de l’embrayage du compresseur.
  3. Consigner les mesures de pression et températures rapportées.

Checklist d’intervention pas-à-pas

  1. Contrôle visuel du compresseur et du circuit.
  2. Mesure des pressions basse/haute.
  3. Test de l’embrayage électromagnétique.
  4. Diagnostic OBD et lecture des codes défauts.
  5. Vérification des relais, fusibles, capteurs.
  6. Rapport d’intervention et traçabilité.

Quelles obligations réglementaires encadrent les fluides frigorigènes ?

Règlement (UE) n°517/2014 et mises à jour 2024

  • Règlement (UE) 2024/573 (F-Gas III) : entrée en vigueur le 11 mars 2024, renforce la réduction des émissions de HFC.
  • Obligation : seuls les techniciens certifiés peuvent manipuler les fluides frigorigènes (attestation d’aptitude).
  • Attestation de capacité obligatoire pour les entreprises (catégorie V pour l’automobile).

Interdictions et seuils GWP

  • GWP (potentiel de réchauffement planétaire) : seuil maximal de 150 pour les nouveaux véhicules depuis 2017.
  • R134a (GWP 1 430) : interdit pour les nouvelles homologations depuis 2017.
  • R1234yf (GWP 4) : standard actuel.
  • CO2 (R744, GWP 1) : en développement, contraintes techniques élevées.
  • À partir de 2025 : interdiction d’utiliser des fluides avec un GWP supérieur ou égal à 2 500 pour la maintenance.

Traçabilité et obligations de maintenance

  • Déclaration annuelle des mouvements de fluides à un organisme agréé.
  • Traçabilité distincte pour chaque type de fluide exigée par F-Gas III.
  • Plateforme TrackDéchets obligatoire pour la gestion des déchets depuis 2023.

Tableau comparatif des fluides frigorigènes

FluideGWPCompatibilité compresseurRemarques d’usage
R134a1 430Ancienne générationInterdit véhicules neufs depuis 2017
R1234yf4Standard actuel, compatible neufInflammable, traçabilité renforcée
CO2 (R744)1Nécessite compresseur spécifiquePression très élevée, en développement
R152a124À l’étude, nécessite adaptationInflammable, boucle secondaire

Encadré technique :
Le non-respect de ces obligations expose l’atelier à des sanctions administratives et pénales (amendes, suspension d’agrément, voire poursuites en cas de fuite non déclarée).

Quelles bonnes pratiques environnementales et de sécurité adopter ?

Certification du personnel

  • Attestation d’aptitude obligatoire pour chaque technicien intervenant sur la climatisation (R134a, R1234yf).
  • Mise à jour requise pour le R1234yf avant 2027 si non déjà certifié.

Gestion des déchets et traçabilité

  • Obligation de traçabilité : fiche d’intervention détaillée (type de fluide, quantité, opération réalisée, identité du technicien).
  • Déclaration annuelle via plateforme agréée.
  • Gestion des déchets : récupération, stockage sécurisé, évacuation par filière agréée.

Équipements de protection et procédures

  • Équipements de protection individuelle (EPI) : gants, lunettes de sécurité, vêtements adaptés.
  • Procédures : respect des protocoles de récupération et de recharge, contrôle d’étanchéité systématique.

Recommandations pratiques B2B

  • Archivage des certificats de manipulation et des fiches d’intervention pendant 5 ans minimum.
  • Vérification régulière de la validité des attestations d’aptitude et de capacité.

Quelles tendances technologiques influencent les compresseurs ?

Électrification des compresseurs

  • E-compresseurs : fonctionnement sur haute tension, vitesse variable, pilotage électronique.
  • Avantage : gestion thermique indépendante du moteur thermique, optimisation de l’autonomie des véhicules électriques.

Gestion thermique intégrée

  • Systèmes multi-boucles : mutualisation du refroidissement batterie, électronique de puissance et habitacle.
  • Objectif : amélioration du rendement énergétique global, réduction de la consommation.

Fluides frigorigènes innovants

  • R1234yf : GWP 4, standard actuel, nécessite des matériaux compatibles.
  • CO2 (R744) : GWP 1, pressions de service élevées (jusqu’à 130 bars), sécurité accrue requise.
  • R152a, R290 (propane) : faible GWP mais contraintes d’inflammabilité, usage limité à ce jour.
  • Norme : seuls les fluides avec GWP ≤ 150 sont autorisés pour les nouveaux véhicules.

Optimisez la gestion de vos compresseurs climatisation HS

La maîtrise du diagnostic, la conformité réglementaire et la traçabilité sont essentielles pour limiter les risques et optimiser la maintenance du compresseur de climatisation. Pour gagner du temps et sécuriser vos recherches de pièces, inscrivez-vous gratuitement sur Recambiofacil : vous accédez instantanément aux références par numéro de châssis, sans engagement, et réduisez les erreurs de commande grâce à l’identification VIN.

Foire aux questions

Quels tests réaliser en priorité sur un compresseur climatisation HS ?
Contrôle visuel, mesures de pression, test de l’embrayage, diagnostic OBD, vérification des relais et fusibles.

Quelles plages de pression indiquent une perte de gaz ?
Basse pression inférieure à 1 bar (100 kPa) et haute pression inférieure à 8 bars (800 kPa) : suspicion de fuite ou manque de fluide.

Quelles certifications sont exigées pour manipuler le R1234yf ?
Attestation d’aptitude individuelle et attestation de capacité entreprise, mise à jour obligatoire avant 2027.

Comment tracer l’utilisation des fluides pour la maintenance ?
Fiche d’intervention obligatoire (type/quantité de fluide, technicien, opération), déclaration annuelle à l’organisme agréé.

Quels diagnostics OBD sont prioritaires ?
Lecture des codes défauts (P0530, P0532, P0533), test d’activation de l’embrayage, contrôle des capteurs de pression et température.

Quels sont les risques en cas de non-conformité réglementaire ?
Amendes, suspension d’agrément, poursuites pénales en cas de fuite non déclarée ou intervention sans certification.

Quels fluides frigorigènes sont autorisés pour les nouveaux véhicules ?
Seuls les fluides avec GWP ≤ 150 (ex : R1234yf, CO2) sont autorisés depuis 2017.

Combien de temps conserver les fiches d’intervention et certificats ?
Minimum 5 ans, en archivage sécurisé, pour toute inspection ou contrôle réglementaire.
