Quel est le rôle stratégique du capteur vilebrequin dans la conformité industrielle et la gestion moteur moderne ? Le capteur vilebrequin fournit des données essentielles à l’ECU pour la synchronisation moteur. Sa fiabilité impacte directement la conformité Euro, la sécurité et la performance. Comprendre ses modes de défaillance et les exigences de test est crucial pour les professionnels B2B.

Le capteur vilebrequin (CKP) est un élément essentiel de la gestion des moteurs à combustion interne. Il transmet à l’ECU des informations précises sur la position et la vitesse du vilebrequin, assurant la synchronisation de l’injection et de l’allumage. Cet article détaille le fonctionnement, les symptômes de défaillance, les méthodes de diagnostic, ainsi que les exigences de test et de conformité réglementaire pour ce composant clé.

Avis d’expert : La maîtrise des capteurs de vilebrequin est un enjeu central pour les équipes d’ingénierie et d’homologation. Leur évolution technologique, la précision des diagnostics et la conformité aux normes ISO et Euro conditionnent la compétitivité des équipements et la qualité des véhicules sur le marché européen. Investir dans des procédures de validation rigoureuses et dans la veille réglementaire permet de limiter les risques de non-conformité, d’optimiser la chaîne d’approvisionnement et de garantir la satisfaction client sur le long terme.

Table des matières

Comment fonctionne le capteur vilebrequin et où est-il situé ?

Positionnement et variantes (inductif vs effet Hall)

Le capteur de vilebrequin est généralement installé près du volant moteur ou du vilebrequin, souvent sur le carter de boîte de vitesses. Il détecte la rotation d’une roue crantée solidaire du vilebrequin. Deux variantes principales existent : les capteurs inductifs (passifs) et les capteurs à effet Hall (actifs).

Principe de détection et caractéristiques physiques

Les capteurs inductifs utilisent une bobine et un aimant pour générer un signal analogique proportionnel à la vitesse de rotation (généralement 200 à 1000 Ohms de résistance interne, plage de fonctionnement : -40 °C à +150 °C). Les capteurs à effet Hall fournissent un signal numérique, précis à bas régime, avec une bonne immunité aux perturbations. L’entrefer typique varie de 0,5 à 2 mm selon les spécifications OEM.

Tableau comparatif : Inductif vs Effet Hall

Caractéristique	Inductif	Effet Hall
Principe	Bobine + aimant	Semi-conducteur + aimant
Type de signal	Analogique (sinusoïdal)	Numérique (carré)
Plage RPM optimale	>200 tr/min	0 à >10 000 tr/min
Avantages	Simplicité, robustesse	Précision, vitesse nulle
Limites	Faible à bas régime	Sensible à l’alim.
Applications	Essence/diesel classiques	Moteurs modernes/ADAS
Exigences de test	Résistance, forme d’onde	Tension, signal carré

Quels sont les symptômes d’une défaillance du capteur ?

Symptômes au démarrage

Démarrage difficile ou impossible
Démarrage à chaud problématique

Comportement en conduite

Calages intempestifs en roulant ou au ralenti
Perte de puissance, ratés d’allumage, moteur en mode dégradé
Compte-tours erratique ou figé

Indicateurs ECU/OBD

Voyant moteur allumé
Codes défauts OBD-II spécifiques (ex : P0335, P0336, P0337, P0338, P0322)
Augmentation de la consommation de carburant

Comment diagnostiquer un problème de capteur CKP en atelier ?

Lecture des codes OBD-II

L’analyse commence par la lecture des codes défauts via un outil OBD-II. Les codes P0335 à P0338 signalent des anomalies du capteur de position du vilebrequin.

Contrôles visuels et connectique

Vérifier l’état du connecteur (oxydation, jeu, débranchement)
Inspecter la roue crantée pour débris ou dommages
Contrôler l’entrefer capteur/cible

Mesures électriques et examen du signal

Mesurer la résistance (capteur inductif : 200-1000 Ω)
Contrôler l’alimentation (capteur Hall : 5 V ou 12 V selon modèle)

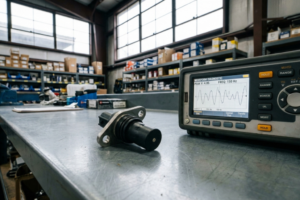

Visualiser le signal à l’oscilloscope : amplitude, forme d’onde, fréquence (ex : 0,5-5 V, fréquence dépendante du régime moteur)

Check-list diagnostic atelier

Lire les codes OBD-II
Vérifier alimentation et masse
Contrôler connecteur et jeu mécanique
Mesurer résistance/impédance
Capturer le signal à l’oscilloscope

Quand remplacer le capteur ?

Résistance hors tolérance
Signal absent ou incohérent à l’oscilloscope
Codes défauts persistants malgré nettoyage/contrôle
Défaillance récurrente après plusieurs cycles de démarrage

Quels sont les impacts d’un capteur défaillant sur les émissions et la sécurité ?

Valeurs d’émissions affectées

Un capteur CKP défaillant perturbe la synchronisation moteur, entraînant une augmentation des émissions de CO, HC et NOx. Le véhicule peut dépasser les seuils Euro 6e.

Risques de sécurité routière

Calages inattendus à vitesse élevée
Perte de puissance lors de manœuvres critiques
Démarrage impossible dans des situations d’urgence

Conséquences réglementaires

Non-conformité aux normes Euro (Euro 6e, UNECE R83/R49)
Refus au contrôle technique périodique (Directive 2014/45/UE)
Risque de rappel constructeur et sanctions

Tableau : Normes et exigences applicables

Norme/Règlement	Objet
ISO 26262	Sécurité fonctionnelle
ISO 16750	Conditions environnementales
Euro 6e	Limites d’émissions
UNECE R83/R49	Homologation émissions
Directive 2014/45/UE	Contrôle technique

Quelles procédures de test et de validation sont requises pour un capteur ?

Bancs d’essai en laboratoire

Mesure de la tension, résistance, fréquence du signal
Tests de robustesse mécanique (vibrations, chocs)
Vieillissement accéléré (température, humidité, cycles chimiques)
Test CEM (compatibilité électromagnétique)

Validation sur véhicule

Intégration sur prototype et essais sur route/piste
Tests de démarrage à froid/chaud
Vérification du déclenchement des codes OBD-II en cas de défaut

Normes applicables (iso, euro, unece)

ISO 26262 : sécurité fonctionnelle
ISO 16750 : conditions environnementales
Euro 6e : seuils d’émissions
UNECE R83/R49 : homologation émissions

Procédure type de validation

Tester les capteurs sur banc à différentes températures et régimes (ex : -40 °C/150 °C, 0-10 000 tr/min)
Vérifier la stabilité du signal (jitter, amplitude)
Soumettre à des cycles de vibration (10-2000 Hz)
Contrôler la conformité CEM selon ISO 7637/R10
Valider sur véhicule en conditions réelles

Quelles innovations et exigences réglementaires affectent l’évolution des capteurs ?

Nouvelles architectures capteurs

Capteurs à effet Hall avancés et GMR (Giant MagnetoResistance)
Capteurs bidirectionnels (vitesse et sens de rotation)
Miniaturisation et intégration modulaire

Intégration ADAS et exigences de précision

Précision accrue pour la gestion moteur et l’interface avec les systèmes ADAS (Advanced Driver-Assistance Systems)
Détection de vitesse zéro et adaptation aux motorisations hybrides

Tendances fournisseurs et composants

Fiabilité renforcée pour répondre aux cycles de vie longs
Maîtrise des coûts de production
Cybersécurité des données transmises par les capteurs

Points clés à retenir

Vérifier systématiquement la conformité du capteur de position du vilebrequin aux normes ISO et Euro
Utiliser une procédure de diagnostic structurée pour éviter les remplacements inutiles
Intégrer la validation sur véhicule dans le processus de qualification
Suivre l’évolution réglementaire pour anticiper les exigences futures

Optimisez la gestion des capteurs et la conformité de vos approvisionnements

Le capteur de vilebrequin est un pivot technique pour la conformité Euro, la sécurité et la performance moteur. Pour optimiser votre chaîne d’approvisionnement et accéder à un large choix de pièces, inscrivez-vous sur Recambiofacil. Vous bénéficierez d’un accès instantané à des références fiables, avec la possibilité de comparer les prix fournisseurs en temps réel, sans engagement.

Foire aux questions

Quelles sont les causes les plus fréquentes d’une défaillance de capteur CKP ?
Les causes principales sont l’usure interne, les dommages mécaniques, l’oxydation du connecteur, l’entrefer incorrect ou la défaillance du câblage.

Quels codes OBD-II indiquent un problème de capteur vilebrequin ?
Les codes P0335, P0336, P0337, P0338 et P0322 sont les plus courants pour les défauts de capteur de position du vilebrequin.

Comment différencier un capteur inductif d’un capteur à effet Hall ?
Un capteur inductif génère un signal sinusoïdal sans alimentation externe ; un capteur Hall requiert une alimentation (5 V/12 V) et produit un signal numérique carré.

Quelles mesures électriques confirmeront qu’un capteur est hors tolérance ?
Une résistance hors plage (ex : <200 Ω ou >1000 Ω pour un inductif) ou un signal absent/incohérent à l’oscilloscope indique une défaillance.

Quelles normes doivent être respectées pour la validation industrielle ?
ISO 26262 (sécurité fonctionnelle), ISO 16750 (environnement), Euro 6e, UNECE R83/R49 et les spécifications OEM applicables.

Quel impact a une défaillance sur la conformité Euro et quelles sont les actions correctives ?
Un capteur défaillant peut entraîner un dépassement des seuils Euro ; la correction passe par le remplacement du capteur et la validation du système moteur.

Quels outils d’atelier sont indispensables pour diagnostiquer un capteur CKP ?
Un lecteur OBD-II, un multimètre, un oscilloscope, des outils de contrôle mécanique et des fiches techniques constructeur.

À quel intervalle la validation capteur doit-elle être répétée en production ?
Selon les exigences OEM, la validation s’effectue à chaque lot de production ou lors de tout changement de fournisseur/processus.
