Quels enjeux techniques et réglementaires posent les codes d’erreur P0115 à P0119 pour les professionnels du secteur automobile ? Les codes d’erreur P0115 à P0119 liés au capteur de température moteur exigent une maîtrise technique et réglementaire pointue pour garantir performance, conformité OBD-II et respect des normes Euro. Découvrez comment optimiser diagnostic, maintenance et homologation.

Les codes d’erreur P0115 à P0119 correspondent à des anomalies critiques du capteur de température du liquide de refroidissement moteur (capteur ECT). Pour les professionnels du secteur automobile, comprendre le fonctionnement, le diagnostic et l’impact réglementaire de ce capteur de température est essentiel. Cet article propose une analyse technique, réglementaire et opérationnelle adaptée aux ateliers, équipementiers et responsables d’homologation.

Avis d’expert : La gestion précise de la température moteur est un enjeu majeur pour la fiabilité et la conformité des véhicules modernes. Les codes d’erreur P0115 à P0119, souvent sous-estimés, révèlent des dysfonctionnements qui impactent directement les performances, les émissions et la validation réglementaire. Pour les ateliers et équipementiers, une approche méthodique du diagnostic, associée à une veille technologique sur les capteurs (NTC, RTD, thermocouples), permet d’anticiper les évolutions normatives et de sécuriser la chaîne d’approvisionnement. La maîtrise de ces aspects techniques est aujourd’hui un prérequis incontournable pour rester compétitif sur le marché B2B.

Table des matières

Sommaire

Comment fonctionne le capteur de température moteur (ECT) ?
Quelles sont les causes des codes d’erreur P0115 à P0119 ?
Comment diagnostiquer les codes P0115, P0119 en atelier ?
Quel est l’impact d’une défaillance du capteur sur performances et émissions ?
Quelles réglementations européennes et françaises s’appliquent ?
Quelles technologies de capteurs et tendances d’ingénierie sont pertinentes ?

Comment fonctionne le capteur de température moteur (ECT) ?

Le capteur de température du liquide de refroidissement moteur (capteur ECT) mesure en continu la température du fluide et transmet cette donnée à l’ECU. Cette information permet d’ajuster le mélange air-carburant, le calage de l’allumage, l’activation du ventilateur de refroidissement et le régime de ralenti.

Quels principes électriques et physiques gouvernent les thermistances NTC ?

La majorité des capteurs ECT utilisent une thermistance à coefficient de température négatif (NTC). Sa résistance chute à mesure que la température augmente, offrant une réponse rapide et précise sur la plage −40 °C à +130 °C. Cette variation est exploitée par l’ECU pour calculer la température réelle du moteur.

Où se situe le capteur et pourquoi ?

Le capteur est généralement installé près du boîtier de thermostat ou sur la culasse, garantissant une mesure représentative du liquide de refroidissement. Sa position stratégique assure la détection rapide des variations thermiques.

Encadré technique : Mesure multimap/voltmètre sur la sonde

Pour contrôler un capteur ECT, débranchez la sonde et mesurez sa résistance à l’aide d’un multimètre. Comparez la valeur obtenue aux courbes constructeur (ex : 2 kΩ à 20 °C, 200 Ω à 100 °C).

Quelles sont les causes des codes d’erreur P0115 à P0119 ?

Les codes d’erreur P0115 à P0119 signalent des dysfonctionnements critiques du circuit de la sonde de température moteur. Voici les causes principales :

Capteur ECT défectueux (circuit ouvert, court-circuit interne)
Câblage endommagé ou coupé
Connecteur corrodé ou desserré
Niveau de liquide de refroidissement trop bas
Thermostat bloqué (ouvert/fermé)
Défaut ECU (rare)

Symptômes associés à une défaillance

Voyant moteur (MIL) allumé
Température affichée incohérente
Démarrage difficile, surtout à froid
Ralenti instable, calage moteur
Consommation excessive de carburant
Émissions accrues
Ventilateur de refroidissement inopérant ou permanent

Comment diagnostiquer les codes P0115, P0119 en atelier ?

Le diagnostic structuré est indispensable pour limiter les erreurs et optimiser le temps d’intervention.

Quelles mesures OBD-II et tests effectuer en premier ?

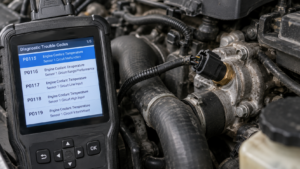

Lecture des codes d’erreur via outil de diagnostic OBD-II
Analyse des données en temps réel : comparer température affichée et réelle (thermomètre externe)
Test de résistance du capteur (voir tableau ci-dessous)
Contrôle de la tension d’alimentation du capteur à l’ECU (ex : 5 V typique)
Inspection visuelle du faisceau et du connecteur

Procédure de remplacement standard (atelier)

Débrancher la batterie
Vidanger partiellement le liquide de refroidissement
Déposer le capteur ECT
Tester la résistance à différentes températures
Installer le nouveau capteur
Reconnecter, remplir le liquide, purger le circuit
Vérifier l’absence de codes d’erreur après remise en service

Tableau : Valeurs types de résistance (NTC)

Température (°C)	Résistance typique (Ω)
0	5 000 à 6 000
20	2 000 à 2 500
80	300 à 400
100	180 à 220
Se référer aux courbes constructeur pour chaque application.

Encadré technique : Interprétation des courbes résistance-température

Une dérive importante par rapport à la courbe attendue indique une sonde hors tolérance ou un défaut de câblage. Les valeurs extrêmes (circuit ouvert : résistance infinie ; court-circuit : 0 Ω) déclenchent directement les codes P0117/P0118.

Checklist conformité atelier

Vérifier l’absence de codes d’erreur avant homologation
Documenter les tests OBD-II réalisés
Archiver les valeurs de résistance mesurées
Joindre la fiche technique du capteur à la procédure de maintenance

Quel est l’impact d’une défaillance du capteur sur performances et émissions ?

Une sonde de température moteur défaillante a des conséquences directes sur :

La consommation de carburant (jusqu’à +20 % en cas d’enrichissement à froid)
Les émissions de CO, HC et NOx (risque de dépassement des seuils Euro 6)
Le fonctionnement du catalyseur (surchauffe, vieillissement prématuré)
La durabilité moteur (risque de surchauffe si le ventilateur ne s’enclenche pas)

Exemples d’impacts mesurés

Un capteur bloqué à froid : CO > 0,5 % au ralenti, HC > 200 ppm
Capteur bloqué à chaud : démarrage difficile, ralenti instable

Quelles réglementations européennes et françaises s’appliquent ?

Les codes d’erreur P0115 à P0119 sont encadrés par :

Le Règlement (CE) n° 715/2007 (Euro 5/6), imposant la surveillance OBD-II des capteurs liés aux émissions
Les arrêtés français sur le contrôle technique, exigeant l’absence de codes d’erreur majeurs
Les obligations d’archivage des diagnostics OBD en atelier

Spécifications OBD/ECU pertinentes

L’ECU doit détecter toute incohérence de la sonde et générer un code d’erreur standardisé. Les seuils de tolérance sont définis par les constructeurs et repris dans les référentiels OBD-II. Toute anomalie persistante bloque l’homologation et la validation du contrôle technique.

Quelles technologies de capteurs et tendances d’ingénierie sont pertinentes ?

Comparatif : ntc, rtd, thermocouple

Type	Principe	Plage (°C)	Précision	Usage auto	Avantages/Inconvénients
NTC	Résistance ↓ T↑	−40/+130	±2 °C	Liquide refroidiss.	Réponse rapide, coût faible, usure
RTD	Résistance ↑ T↑	−50/+250	±0,5 °C	Contrôle batterie	Précision, stabilité, prix élevé
Thermocouple	Effet Seebeck	−50/+1000	±2 °C	Échappement, turbo	Haute température, linéarité moyenne

Innovations et tendances

Miniaturisation et intégration accrue dans les modules de gestion thermique
Développement de diagnostics embarqués avancés pour maintenance prédictive
Adoption progressive de capteurs RTD pour applications haute précision

Tableau : Exemples de valeurs de test et seuils (constructeurs)

Température (°C)	NTC (Ω)	RTD (Ω)	ECU (V) typique
20	2 000-2 500	110-120	3,0-3,5
80	300-400	130-140	0,5-1,0
Consulter la documentation fabricant pour chaque modèle.

Procédure de calibration

Après remplacement, certains modèles nécessitent une calibration via l’outil de diagnostic pour garantir la cohérence des mesures avec l’ECU.

Optimiser la gestion des capteurs pour la conformité et la performance

Maîtriser le diagnostic et le remplacement des capteurs de température moteur est fondamental pour garantir la conformité OBD-II, la performance moteur et la fiabilité des véhicules. Pour gagner du temps et éviter les erreurs de référence, inscrivez-vous gratuitement sur Recambiofacil : vous accédez instantanément aux références d’origine par VIN ou numéro de châssis, sans appels ni recherches fastidieuses. Rejoignez la plateforme B2B de référence pour les professionnels du secteur.

Foire aux questions

Comment tester un capteur ECT ?
Débranchez la sonde, mesurez sa résistance à différentes températures et comparez aux valeurs constructeur. Contrôlez aussi la tension d’alimentation à l’ECU.

Quand remplacer la sonde de température moteur ?
Remplacez la sonde si la résistance mesurée est hors tolérance, si un code d’erreur persiste après diagnostic ou lors de symptômes récurrents (démarrage difficile, surconsommation).

Quelle différence entre NTC et RTD ?
Un NTC voit sa résistance baisser quand la température augmente ; un RTD fonctionne à l’inverse et offre une meilleure précision sur une plage élargie.

Quels documents conserver pour l’homologation ?
Conservez les rapports de diagnostic OBD-II, les valeurs de test et la fiche technique du capteur pour chaque intervention.

Un code P0115 bloque-t-il le contrôle technique ?
Oui, tout code d’erreur majeur lié au système OBD-II entraîne un refus au contrôle technique jusqu’à résolution du problème.
