Comment un capteur de pression de rampe défaillant affecte-t-il la conformité et la performance moteur ? Un capteur de pression de rampe (1,5 dCi) défectueux perturbe la gestion de l’injection, dégrade la performance moteur et peut entraîner un non-respect des normes Euro 6. Comprendre son fonctionnement et le diagnostiquer précisément est donc crucial pour tout professionnel.

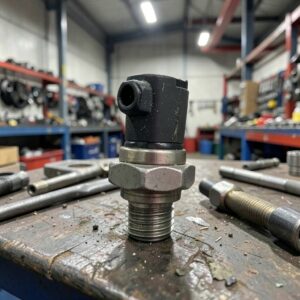

Le capteur de pression de rampe (1,5 dCi) occupe une place centrale dans les systèmes d’injection common rail diesel modernes. Indispensable à la gestion précise du carburant, il conditionne la performance, la consommation et la conformité réglementaire des véhicules. Ce guide technique, destiné aux professionnels de l’automobile, détaille les principes de fonctionnement, les technologies actuelles, les symptômes de défaillance, les méthodes de diagnostic et les obligations réglementaires associées à ce composant stratégique.
Avis d’expert : Dans le contexte actuel de réglementation stricte sur les émissions et de sophistication croissante des systèmes d’injection, la fiabilité des capteurs de pression du rail est un enjeu majeur pour les professionnels. Un diagnostic rigoureux, fondé sur la lecture des paramètres en temps réel et une inspection méthodique, permet de limiter les remplacements inutiles et d’assurer la conformité aux normes Euro 6 et UNECE. L’évolution rapide des technologies de capteurs impose une veille technique continue pour garantir la qualité du service et la satisfaction client.
Comment fonctionne le capteur de pression de rampe (1,5 dCi) ?
Principe de mesure et plage de pression
Le capteur de pression du rail mesure en temps réel la pression hydraulique dans la rampe commune du circuit d’injection diesel. Il convertit cette pression (souvent comprise entre 200 et 2 000 bar) en un signal électrique envoyé à l’unité de commande électronique (ECU). Cette information permet d’ajuster la quantité de carburant injectée pour chaque cycle moteur, assurant ainsi une combustion optimale.
| Spécification | Valeur typique |
|---|---|
| Plage de pression | 200 à 2 000 bar |
| Précision | ±1 à 2 % |
| Temps de réponse | < 2 ms |
| Plage de température | -40 °C à +130 °C |
| Type de connecteur | 3 ou 4 broches, étanche |
Interaction ECU / algorithmes d’injection
L’ECU, à partir du signal du capteur pression common rail, pilote les injecteurs selon des algorithmes complexes : gestion des préinjections, adaptation au cycle WLTP (Worldwide Harmonized Light Vehicles Test Procedure) et RDE (Real Driving Emissions), correction en temps réel des écarts de pression. Cette boucle de rétroaction garantit la stabilité du fonctionnement moteur et le respect des seuils d’émissions.
Quelles technologies de capteurs sont utilisées aujourd’hui ?
Capteurs piézoélectriques vs capacitifs (comparatif)
| Type de capteur | Principe de mesure | Avantages | Limites | Utilisations typiques |
|---|---|---|---|---|
| Piézoélectrique | Déformation d’un cristal | Temps de réponse très court | Sensible aux chocs thermiques | Systèmes hautes performances |
| Capacitif | Variation de capacité | Bonne stabilité, coût modéré | Précision limitée à haute T° | Applications standard |
| Résistif (pont Wheatstone) | Variation de résistance | Robustesse, simplicité | Temps de réponse plus élevé | Véhicules utilitaires |
Matériaux et tolérances thermiques
Les sondes de pression de rampe utilisent des matériaux résistants aux températures extrêmes (jusqu’à +130 °C) et aux vibrations. Les tolérances strictes imposées par les cycles d’injection multiples exigent une grande stabilité dimensionnelle et des connecteurs étanches pour garantir la fiabilité à long terme.
Quels symptômes indiquent une défaillance du capteur ?
Symptômes électriques et comportement moteur
- Allumage du voyant moteur (Check Engine)
- Difficultés ou retards au démarrage
- À-coups à l’accélération
- Perte de puissance moteur
- Consommation de carburant anormale
- Fumée noire excessive à l’échappement
- Fonctionnement moteur irrégulier
Indicateurs instrumentaux et codes défaut
Le diagnostic électronique révèle généralement des codes défauts liés à la pression rail (ex : P0191, P0087). Des écarts importants entre la pression mesurée et la consigne sont visibles en temps réel sur la valise de diagnostic.
Comment diagnostiquer un capteur de pression de rampe ?
Lecture des codes et paramètres en temps réel
- Connecter un outil de diagnostic professionnel au véhicule.
- Lire les codes défauts relatifs à la pression du rail.
- Contrôler la cohérence des valeurs de pression en temps réel moteur au ralenti et en charge.
Tests de résistance et tension
- Déconnecter la sonde de pression de rampe.
- Mesurer la résistance et la tension aux bornes selon les spécifications constructeur.
Procédure d’inspection visuelle
- Vérifier l’état du connecteur (humidité, corrosion, dommages).
- Inspecter le faisceau électrique pour détecter d’éventuelles coupures.
Checklist récapitulative :
- Codes défauts présents ?
- Pression rail conforme aux spécifications ?
- Connectique propre et intacte ?
- Résistance/tension dans la plage constructeur ?
Bonnes pratiques de diagnostic
- Toujours effectuer les tests moteur arrêté et sous tension coupée pour la sécurité.
- Utiliser les protocoles OBD-II pour la lecture des données.
- Comparer les valeurs mesurées avec les données constructeur.
- En cas de doute, remplacer le capteur par un modèle homologué.
Cas pratique, Diagnostic d’une panne type
Un véhicule équipé d’un moteur 1,5 dCi présente un démarrage difficile et un voyant moteur allumé. Le diagnostic révèle un code P0191 (plausibilité pression rail). Après vérification des valeurs en temps réel, la pression mesurée est incohérente avec la consigne. L’inspection du connecteur révèle de la corrosion : nettoyage puis effacement du défaut permettent un retour à la normale, sans remplacement immédiat du capteur.
Quelles sont les obligations réglementaires pour les professionnels ?
Normes Euro et limites pertinentes
Les systèmes d’injection common rail doivent respecter les normes Euro 6, qui imposent des seuils stricts pour les oxydes d’azote (NOx), particules fines, CO et HC. Les cycles WLTP et RDE servent de référence pour les essais d’homologation.
Règles UNECE et exigences d’homologation
Les règlements techniques de la Commission économique pour l’Europe des Nations unies (UNECE), tels que le Règlement R49, encadrent les exigences de conformité pour les moteurs diesel. La Directive 2007/46/CE (remplacée par le Règlement UE 2018/858) définit les procédures d’homologation des véhicules et de leurs composants, incluant les capteurs pression du rail. En France, le contrôle technique impose le respect des seuils d’émissions : un capteur défaillant peut entraîner une contre-visite ou une immobilisation du véhicule.
Optimisez le diagnostic et la gestion de vos capteurs de pression
Le capteur de pression du rail, pièce maîtresse des systèmes d’injection common rail, conditionne la performance, la conformité et la fiabilité des moteurs diesel. Pour gagner du temps dans l’identification et la commande de références techniques précises, Recambiofacil vous permet de trouver instantanément la pièce adaptée à chaque VIN, sans appels ni allers-retours. Inscrivez-vous gratuitement et accédez à une recherche de pièces optimisée pour les professionnels.
Foire aux questions
Comment tester un capteur de pression de rampe ?
Utilisez une valise de diagnostic pour lire les valeurs de pression en temps réel et vérifiez la cohérence avec la consigne constructeur. Complétez par un contrôle de résistance et de tension aux bornes du capteur.
Peut-on recalibrer un capteur de pression rail ?
Non, les capteurs de pression du rail ne sont généralement pas recalibrables : un défaut impose le remplacement par une pièce neuve homologuée.
Quels sont les codes défauts typiques d’un capteur défectueux ?
Les codes les plus fréquents sont P0191 (plausibilité pression rail), P0087 (pression rail trop basse) ou P0088 (pression trop élevée).
Un capteur de pression du rail défectueux peut-il endommager d’autres composants ?
Oui, une lecture erronée peut entraîner une surpression ou une sous-pression, risquant d’endommager la pompe haute pression ou les injecteurs.
Quelles différences entre capteur pression rampe commune et sonde de pression de rampe ?
Il s’agit de synonymes : ces termes désignent le même composant assurant la mesure de la pression dans la rampe d’injection common rail.
