Quels sont les enjeux techniques et réglementaires d’un BSI qui ne communique plus avec le calculateur moteur ? Lorsqu’une absence de communication survient entre le boîtier de servitude intelligent (BSI) et le calculateur moteur (ECU), les conséquences touchent la sécurité, la conformité et la performance des véhicules. Comprendre les causes, protocoles et diagnostics est essentiel pour les professionnels souhaitant garantir la fiabilité et l’homologation des systèmes embarqués.

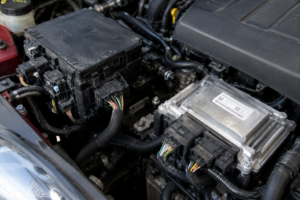

La problématique du BSI qui ne communique plus avec le calculateur moteur (ECU) est devenue centrale pour les ingénieurs, chefs d’atelier et décideurs techniques du secteur automobile. Cet article propose une analyse opérationnelle : architecture des protocoles embarqués, méthodologie de diagnostic, impacts réglementaires (ISO 26262, UNECE R155), cas pratiques et outils professionnels pour traiter efficacement ces pannes de communication critique.

Avis d’expert : La perte de liaison entre le BSI et l’ECU, qu’elle soit due à une défaillance matérielle, une corruption logicielle ou une attaque cyber, doit être abordée avec méthode et rigueur. Les évolutions réglementaires récentes, telles que le règlement UNECE n°155 et la norme ISO/SAE 21434, imposent aux constructeurs et réparateurs une traçabilité accrue et une sécurisation des diagnostics. La maîtrise des protocoles, la capacité à interpréter les données issues des outils professionnels et la connaissance des seuils techniques sont désormais incontournables pour garantir la conformité et la sécurité fonctionnelle des véhicules modernes.

Table des matières

Sommaire

Quels protocoles embarqués gèrent la communication entre calculateurs ?
Comment diagnostiquer une panne de communication entre BSI et calculateur ?
Quel impact ont les défaillances BSI/ECU sur la sécurité et l’homologation ?
Comment protéger la communication BSI, ECU contre les cybermenaces ?
Quelles normes et exigences réglementaires s’appliquent ?
Exemples de cas pratiques

Quels protocoles embarqués gèrent la communication entre calculateurs ?

La communication entre le boîtier de servitude intelligent (BSI) et le calculateur moteur (ECU) s’appuie sur plusieurs bus et protocoles :

Caractéristiques techniques du CAN

Le Controller Area Network (CAN) est le standard le plus répandu : robuste, temps réel, il gère la majorité des échanges critiques. Le CAN FD (Flexible Data-Rate) augmente le débit (jusqu’à 8 Mbit/s) et la taille des trames (64 octets). Les vitesses classiques sont 125, 250 ou 500 kb/s selon l’application. Le bus CAN fonctionne en différentiel, avec une tension de repos typique autour de 2,5 V et une terminaison de 120 Ω.

Quand utiliser LIN, FlexRay ou Ethernet ?

Le LIN (Local Interconnect Network) est dédié aux fonctions non critiques (commandes de sièges, éclairage) : faible coût, faible débit (jusqu’à 20 kb/s). FlexRay cible les applications critiques (direction, freinage) avec un débit jusqu’à 10 Mbit/s et une redondance accrue. L’Ethernet automobile répond aux besoins croissants de bande passante (ADAS, télématique), avec des débits de 100 Mbit/s à plusieurs Gbit/s.

Comparatif des protocoles de communication

Protocole	Débit typique	Déterminisme	Coût	Cas d’usage principaux	Vulnérabilités courantes
CAN	125-500 kb/s	Oui	Modéré	Moteur, châssis, carrosserie	Bruit CEM, coupure, court-circuit
CAN FD	Jusqu’à 8 Mbit/s	Oui	Modéré	ADAS, diagnostic avancé	Erreurs CRC, terminaison
LIN	Jusqu’à 20 kb/s	Non	Faible	Commandes accessoires	Rupture fil, bruit
FlexRay	Jusqu’à 10 Mbit/s	Oui	Élevé	X-by-wire, sécurité critique	Complexité, coût
Ethernet automobile	100 Mb/s, 1 Gb/s	Non*	Variable	Infodivertissement, ADAS	Attaques réseau, configuration

*Certains profils Ethernet offrent du déterminisme (TSN).

Comment diagnostiquer une panne de communication entre BSI et calculateur ?

Le diagnostic d’une absence de communication entre le BSI et l’ECU nécessite une approche structurée, combinant contrôles électriques et analyse protocolaire.

Checklist de diagnostic séquentiel

Contrôle de l’alimentation : vérifier la tension batterie (attendue : 12-14 V moteur tournant).
Mesure du bus CAN : mesurer la tension de repos (CAN High : ~2,5-3,5 V ; CAN Low : ~1,5-2,5 V), vérifier la résistance de terminaison (120 Ω entre CAN High et CAN Low).
Inspection des connecteurs : contrôler l’intégrité des borniers BSI et ECU, absence de corrosion ou de broche tordue.
Scan OBD/UDS : connecter une valise de diagnostic, lire les codes défauts (DTC) liés à la communication (ex : U1000, U1113).
Analyse à l’oscilloscope : visualiser les trames CAN, vérifier l’absence d’erreurs, de collisions ou de signaux parasites.
Isolation de segment : déconnecter les calculateurs non essentiels pour localiser le défaut.
Test de continuité : vérifier la continuité des lignes CAN et l’absence de court-circuit à la masse ou au +12 V.

Procédure OBD/UDS étape par étape

Utiliser les services UDS (ISO 14229) : 0x10 (Diagnostic Session Control), 0x22 (Read Data By Identifier), 0x19 (Read DTC Information).
Exemple de séquence :
Envoyer : 0x10 0x03 (demande de session étendue)
Réponse attendue : 0x50 0x03
Envoyer : 0x19 0x02 (lecture DTC)
Réponse attendue : 0x59 0x02 + liste des codes
Vérifier la conformité au protocole ISO 15765-4 (CAN OBD) et ISO-TP (transport de trames longues).

Outils professionnels et mesures attendues

Valise de diagnostic multimarque ou constructeur
Oscilloscope 2 voies (analyse différentielle CAN)
Multimètre (tensions, résistances)
Documentation technique constructeur (schémas, affectation broches)

Quel impact ont les défaillances BSI/ECU sur la sécurité et l’homologation ?

Exigences ISO 26262

La norme ISO 26262 impose l’analyse des risques liés à la perte de communication entre calculateurs. Une absence de liaison BSI, ECU peut entraîner la perte de fonctions critiques (gestion moteur, sécurité active) et doit être traitée selon le niveau d’intégrité ASIL requis. Les constructeurs sont tenus de prouver que les mécanismes de détection et de gestion des défauts sont en place.

Exigences d’homologation constructeur

L’homologation de type exige la démonstration de la fiabilité des communications internes. Toute défaillance non maîtrisée peut entraîner un refus d’homologation ou un rappel correctif. Les rapports de conformité doivent inclure les résultats des tests de communication et de sécurité fonctionnelle.

Comment protéger la communication BSI, ECU contre les cybermenaces ?

Exigences du règlement UNECE n°155

Depuis juillet 2022, le règlement UNECE n°155 impose aux constructeurs la mise en place d’un système de gestion de la cybersécurité (CSMS) couvrant l’ensemble du cycle de vie du véhicule. Les ateliers doivent s’assurer que toute intervention (remplacement BSI, reprogrammation) respecte les exigences de traçabilité et de sécurité.

Application de la norme ISO/SAE 21434

L’ISO/SAE 21434 définit les processus d’analyse de risques, de gestion des vulnérabilités et de validation des contre-mesures pour les communications internes. Elle impose la documentation des flux de données, l’authentification des calculateurs et la gestion des mises à jour logicielles (conformité au règlement UNECE n°156).

Protection des communications

Les communications BSI, ECU doivent être chiffrées ou authentifiées pour garantir l’intégrité et l’authenticité des données, en particulier lors des diagnostics à distance ou des mises à jour OTA.

Quelles normes et exigences réglementaires s’appliquent ?

Tableau juridico-technique des principales réglementations

Règlement / Norme	Portée	Exigence clé pour professionnels
ISO 26262	Sécurité fonctionnelle E/E	Analyse de risques, gestion ASIL
ISO/SAE 21434	Cybersécurité véhicules	Gestion des risques cyber, documentation
UNECE n°155	Homologation cybersécurité	CSMS obligatoire, traçabilité interventions
UNECE n°156	Gestion mises à jour logicielles	SUMS obligatoire, contrôle OTA
UNECE n°10	Compatibilité électromagnétique	Essais CEM, conformité équipements
(UE) 2021/1244	Accès infos OBD/RMI	Ouverture données diagnostic, concurrence

Obligations légales et clauses applicables

Respect de la norme ISO 26262 pour toute modification ou réparation impactant la sécurité fonctionnelle.
Application de l’ISO/SAE 21434 lors de toute intervention sur les communications internes.
Traçabilité des opérations et conformité aux règlements UNECE n°155 et n°156 pour l’homologation et la mise à jour logicielle.
Conformité CEM vérifiée selon le règlement UNECE n°10.
Accès aux informations OBD garanti par le règlement (UE) 2021/1244 pour les ateliers indépendants.

Exemples de cas pratiques

Cas 1 : Perte de liaison BSI, ECU après une intervention batterie
Après remplacement de la batterie, le véhicule ne démarre plus : la valise de diagnostic ne détecte pas le BSI. Contrôle : tension batterie correcte, résistance CAN à 60 Ω (anormal). Diagnostic : terminaison manquante sur le réseau, remplacement du connecteur défectueux, communication rétablie.

Cas 2 : Absence de communication après choc avant
Suite à un accident, le calculateur moteur n’est plus accessible. Inspection : connecteur BSI déplacé, broche CAN tordue. Correction du câblage et revalidation du réseau : communication restaurée, codes défaut effacés.

Cas 3 : BSI muet après mise à jour logicielle OTA
Après une mise à jour logicielle à distance, le BSI ne répond plus. Analyse : incompatibilité de version logicielle, reprogrammation via outil constructeur, synchronisation VIN/BSI/ECU : système fonctionnel et conforme.

Optimisez la traçabilité VIN et le sourcing de composants BSI/ECU

Pour réduire le temps de recherche et fiabiliser la traçabilité des pièces lors de la résolution de litiges BSI, ECU, Recambiofacil vous permet d’identifier instantanément les composants adaptés via le numéro de VIN, sans appels ni allers-retours. Inscrivez-vous gratuitement et sans engagement pour accélérer vos diagnostics et garantir la conformité de vos interventions.

Foire aux questions

Comment vérifier électriquement un bus CAN si le BSI ne répond plus ?
Mesurer la tension entre CAN High et CAN Low (attendu : 2,5 V repos), contrôler la résistance de terminaison (120 Ω), vérifier la continuité et l’absence de court-circuit.

Quelles fautes matérielles provoquent l’absence de communication BSI, ECU ?
Défaut d’alimentation, connecteur desserré ou corrodé, terminaison CAN manquante, fil coupé, court-circuit ou calculateur défaillant.

Quels outils professionnels sont requis pour diagnostiquer ce litige ?
Valise de diagnostic multimarque/constructeur, oscilloscope, multimètre, documentation technique constructeur.

Quelles exigences réglementaires influent sur la réparation et l’homologation ?
Respect des normes ISO 26262, ISO/SAE 21434, conformité aux règlements UNECE n°155, n°156, n°10, accès OBD selon (UE) 2021/1244.

Quand faut-il remplacer le BSI plutôt que réparer le bus ?
Si le BSI ne répond pas malgré un bus CAN conforme, absence de communication après reprogrammation ou défaut matériel avéré.

Quelles mesures de cybersécurité appliquer lors d’un remplacement de BSI ?
Authentifier le nouveau BSI, documenter l’intervention, vérifier la conformité logicielle, respecter les exigences du CSMS (UNECE n°155).

Quels codes défauts OBD indiquent une perte de communication BSI, ECU ?
Codes U1000, U1113, U0100 ou équivalents selon constructeur, signalant une absence de dialogue sur le bus CAN.

Quelles sont les étapes clés pour isoler une panne de communication ?
Contrôler alimentation, mesurer bus CAN, isoler les calculateurs, analyser à l’oscilloscope, lire les DTC, vérifier la terminaison.
