Quels sont les enjeux techniques et réglementaires du diagnostic des bobines d’allumage pour les professionnels ? Un diagnostic précis des bobines d’allumage conditionne la performance moteur, la conformité environnementale et la sécurité. Maîtriser les méthodes de test et les normes associées permet d’optimiser la maintenance et d’éviter des non-conformités coûteuses. Découvrez les pratiques à adopter.

La bobine d’allumage est au cœur du système d’allumage des moteurs thermiques. Elle transforme la basse tension de la batterie en haute tension indispensable à l’étincelle. Pour les professionnels, détecter une panne, tester efficacement au multimètre et respecter les normes (Directive 2007/46/CE, UTAC, loi AGEC) sont essentiels pour assurer performance et conformité. Ce guide détaille symptômes, procédures de test, critères réglementaires et tendances technologiques pour une gestion optimale des bobines d’allumage en atelier.

Avis d’Expert : La maîtrise du diagnostic des bobines d’allumage est aujourd’hui incontournable pour les techniciens d’atelier et les responsables de parc. Face à l’évolution rapide des motorisations et au durcissement des réglementations (Directive 2007/46/CE, loi AGEC), il est essentiel de s’appuyer sur des procédures normalisées et des équipements adaptés. Un contrôle rigoureux, associé à la traçabilité des pièces certifiées, garantit non seulement la sécurité et la performance, mais aussi la conformité lors des contrôles techniques et des audits environnementaux. Les professionnels doivent intégrer ces exigences dans leurs processus qualité et leur sourcing pièces.

Table des matières

Quels sont les symptômes d’une bobine d’allumage défectueuse ?

Quels signes indiquent des ratés d’allumage ?

Les ratés d’allumage constituent un symptôme précoce d’une défaillance du module d’allumage. Sur le plan technique, ils se manifestent par des à-coups, une perte de puissance et une hausse de la consommation. Surveillez la fréquence des ratés : un seul cylindre touché ou plusieurs, selon le coil d’allumage concerné. Un enroulement d’allumage défectueux provoque une combustion incomplète, générant des émissions accrues.

Que signifie un voyant moteur allumé ?

L’allumage du voyant moteur s’accompagne souvent de l’enregistrement de codes défauts via un lecteur OBD‑II. Les codes P0300 signalent des ratés aléatoires, tandis que P0301 à P0306 (exemple : P0302) identifient un cylindre précis. Un code P035x indique un défaut de circuit au niveau de l’unité d’allumage. Ce diagnostic ciblé permet de localiser rapidement la bobine d’allumage incriminée.

Comment une bobine influence les émissions ?

Une bobine d’allumage défaillante augmente les émissions de HC, CO et NOx. Cela peut entraîner un échec au contrôle technique et une non-conformité aux normes Euro. Les techniciens doivent donc contrôler l’état des bobines lors des révisions périodiques pour garantir le respect des seuils réglementaires.

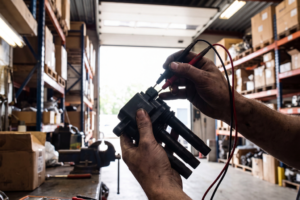

Comment tester une bobine d’allumage au multimètre ?

Comment préparer l’essai en toute sécurité ?

Avant toute mesure, respectez les consignes suivantes :
1. Coupez le contact et attendez l’arrêt complet du moteur.
2. Débranchez la borne négative de la batterie.
3. Munissez-vous d’un multimètre numérique, des spécifications constructeur et des EPI (gants isolants, lunettes).

Quelles sont les valeurs de résistance attendues ?

Remplacez le paragraphe descriptif dense par ce tableau :

Enroulement	Valeur attendue	Critère d’acceptation	Condition de mesure
Primaire	0,4 à 2 Ω	±10 % de la valeur nominale	Entre bornes primaires
Secondaire	6 000 à 15 000 Ω	±15 % de la valeur nominale	Entre primaire et sortie HT

Si la résistance mesurée sort de ces plages ou indique un circuit ouvert, remplacez la bobine.

Comment vérifier la continuité étape par étape ?

Placez le multimètre en mode continuité.
Testez chaque enroulement : le circuit doit être fermé (bip sonore ou valeur affichée).
Si le multimètre n’indique aucune continuité (circuit ouvert), la bobine est hors service.

Procédure de test synthétique

Remplacez le descriptif par ce flux :
1. Sécurisez le poste (voir checklist).
2. Débranchez la bobine d’allumage.
3. Mesurez la résistance primaire.
4. Mesurez la résistance secondaire.
5. Vérifiez la continuité.
6. Comparez aux tolérances : hors plage ou circuit ouvert = remplacement.

Outils et sécurité : checklist

Multimètre numérique
Spécifications constructeur
EPI (gants isolants, lunettes)
Outil de diagnostic OBD‑II (pour lecture des codes)

Quelles normes encadrent les bobines d’allumage ?

Quelle est la portée de la Directive 2007/46/CE ?

La Directive 2007/46/CE impose l’homologation des composants clés, dont les bobines d’allumage, pour garantir sécurité et conformité environnementale. Elle s’applique à tous les véhicules et pièces commercialisés dans l’UE. La loi AGEC impose en outre la traçabilité et la disponibilité des pièces détachées.

Quels organismes certifient les pièces (UTAC) ?

L’UTAC réalise les essais techniques et délivre les homologations. Vérifiez la présence du marquage CE, du label UTAC ou d’une référence à la norme ISO/TS 16949 sur l’emballage ou la pièce. Ces certifications attestent de la conformité aux exigences européennes.

Tableau comparatif : OEM, OES, pièces adaptables

Remplacez le descriptif par ce tableau :

Type de pièce	Certification	Garantie typique	Marquage conformité	Usage recommandé
OEM	UTAC, ISO	12-24 mois	CE, référence OEM	Réparations sous garantie
OES	ISO, parfois UTAC	12-24 mois	CE, référence OES	Maintenance courante
Adaptable	CE, ISO	6-12 mois	CE, norme européenne	Budget, hors garantie

Checklist réglementaire

Vérifiez le marquage CE et/ou UTAC
Demandez la fiche de conformité
Conservez la traçabilité (facture, référence)
Respectez la durée de disponibilité légale

Quelles sont les innovations et tendances pour les bobines d’allumage ?

Quels types de bobines existent aujourd’hui ?

Les bobines-crayon (coil-on-plug) dominent sur les moteurs récents, offrant une meilleure précision d’allumage et une maintenance simplifiée. Les systèmes traditionnels à distributeur subsistent sur les véhicules anciens. Les modules d’allumage modernes intègrent des diagnostics embarqués et des matériaux à haute résistance thermique.

Quel impact de l’électrification sur la demande ?

La montée en puissance des hybrides maintient la demande pour les bobines d’allumage, même si les véhicules 100 % électriques n’en utilisent plus. Les équipementiers investissent dans la R&D pour améliorer la durabilité, réduire les pertes électriques et adapter les références à la diversité des motorisations. La chaîne d’approvisionnement doit gérer la complexité croissante et garantir la conformité environnementale (loi AGEC).

Note technique : codes défauts OBD‑II

Les codes P0300 signalent des ratés d’allumage aléatoires, tandis que P0301 à P0306 identifient le cylindre concerné. Un code P035x indique un défaut du circuit primaire/secondaire de la bobine. Utilisez ces codes pour cibler rapidement la pièce à remplacer.

Critères d’acceptation atelier

Re-testez la bobine après 10 000 km ou à chaque entretien majeur
Enregistrez les mesures et la référence pièce dans le dossier véhicule
Remplacez toute bobine hors tolérance ou présentant une continuité absente

Glossaire technique

Enroulement primaire/secondaire : bobinages interne de la bobine d’allumage
Bobine-crayon : bobine montée directement sur la bougie
OBD‑II : protocole de diagnostic embarqué
PIDs : paramètres de données identifiées par l’OBD-II

Optimisez vos diagnostics et votre sourcing pièces

La maîtrise du diagnostic et du contrôle réglementaire des bobines d’allumage est un atout compétitif pour tout atelier ou distributeur. Pour pièces certifiées, sourcing rapide par VIN et accès direct aux offres du marché, inscrivez-vous gratuitement sur Recambiofacil. Gagnez en efficacité et sécurisez vos approvisionnements dès aujourd’hui.

Foire aux questions

Quelle est la résistance normale d’une bobine d’allumage ?
0,4 à 2 Ω pour l’enroulement primaire, 6 000 à 15 000 Ω pour le secondaire.

Peut-on réparer une bobine d’allumage ?
Non, remplacez toute bobine défectueuse, la réparation n’est pas recommandée.

Quand remplacer une bobine plutôt que recalibrer ?
Remplacez si la résistance est hors tolérance ou si la continuité est absente.

Quel impact sur le contrôle antipollution ?
Une bobine défectueuse entraîne un rejet d’émissions et peut faire échouer le contrôle technique.

Compatibilité OEM/OES ?
Les pièces OEM et OES sont généralement interchangeables si elles respectent les normes et références constructeur.

Procédure de test rapide au multimètre ?
Débranchez la bobine, mesurez les résistances primaire et secondaire, comparez aux valeurs constructeur.

Quels codes OBD‑II surveiller ?
P0300 (ratés aléatoires), P0301, P0306 (ratés cylindre), P035x (défaut bobine).

Quels documents vérifier lors de l’achat ?
Certificat de conformité, marquage CE/UTAC, facture avec référence pièce.
