Quelles sont les étapes clés pour diagnostiquer et traiter une rupture de bielle dans l’industrie automobile ? Un diagnostic précis de la rupture de bielle repose sur l’analyse des signes précurseurs, des mesures de pression d’huile, de l’analyse vibratoire et du contrôle non destructif. Comprendre ces étapes permet de limiter les arrêts de production et d’optimiser la maintenance.

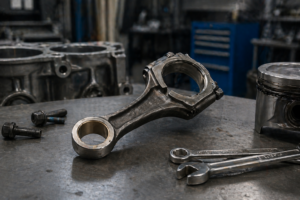

La Bielle est un composant clé du moteur thermique, assurant la liaison entre le piston et le vilebrequin. Sa rupture, aussi appelée « rupture de bielle », entraîne des conséquences graves sur la fiabilité des moteurs. Cet article s’adresse aux ingénieurs, responsables maintenance et professionnels de l’industrie automobile. Il détaille les causes principales, les méthodes de diagnostic, les solutions de remplacement et les normes à respecter pour prévenir et gérer efficacement ce type de défaillance critique.
Avis d’expert : La rupture de bielle, définie comme la fracture de la tige de connexion entre le piston et le vilebrequin, demeure l’une des défaillances moteur les plus critiques. Pour les professionnels, la maîtrise des procédures de diagnostic, l’application rigoureuse des normes SAE et ISO (préciser numéros applicables) et la sélection de pièces certifiées sont essentielles. L’évolution des matériaux, des traitements thermiques et des méthodes de contrôle non destructif (CND) permet aujourd’hui d’anticiper les défaillances et d’assurer la fiabilité des moteurs industriels. Un suivi régulier des paramètres de lubrification et une traçabilité des composants sont indispensables pour garantir la sécurité et la performance des parcs automobiles.
Quelles sont les causes principales de la casse de bielle ?
La rupture de bielle, c’est-à-dire la fracture de la tige de connexion, survient sous l’effet de contraintes mécaniques et de défauts de lubrification. Les professionnels doivent identifier ces causes pour anticiper les risques.
Mécanismes de rupture des coussinets
La défaillance des coussinets de bielle résulte souvent d’une lubrification insuffisante. Parmi ces facteurs figurent :
– Niveau d’huile trop bas (ex. : <2,5 L pour un moteur 4 cylindres)
– Huile non conforme aux normes SAE (ex. SAE 5W-30, SAE 10W-40)
– Intervalle de vidange dépassé (ex. : >20 000 km)
– Défaillance de la pompe à huile (pression <1,5 bar au ralenti)
– Filtre à huile obstrué
Un contact métal sur métal provoque une élévation rapide de la température (jusqu’à 250 °C), la fusion de l’alliage antifriction et la destruction du coussinet.
Facteurs mécaniques et cycles de fatigue
Les bielles subissent à chaque cycle de combustion des charges de compression supérieures à 5 000 kg (50 kN). D’autres facteurs accélèrent la fatigue :
– Régimes moteur élevés (>6 000 tr/min)
– Démarrages à froid répétés
– Défauts d’usinage (tolérance jeu radial : 0,02–0,05 mm)
– Erreurs d’assemblage ou couple de serrage inadapté (ex. : 60–80 Nm)
– Inclusion de particules abrasives
Un cas typique : un moteur industriel a présenté une rupture de bielle après 120 000 heures, suite à une défaillance de la pompe à huile et à un jeu de coussinet hors tolérance. L’analyse a révélé une température de fonctionnement excessive et une usure anormale des surfaces.
Résumé section : Méthodes et outils pour détecter une défaillance de bielle.
Comment diagnostiquer une défaillance de bielle ?
Le diagnostic précoce d’une bielle de liaison défaillante repose sur l’observation de signes avant-coureurs et l’utilisation d’outils de mesure adaptés.
Signes précurseurs observables
- Bruits métalliques sourds ou claquements réguliers
- Perte de puissance moteur
- Hausse anormale de la température moteur (>110 °C)
- Variation ou chute de la pression d’huile (<1,0 bar)
Procédure diagnostique : capteurs et analyses
- Inspection visuelle : recherche de traces de chauffe ou de jeu excessif
- Mesure de la pression d’huile moteur
- Analyse vibratoire (détection de fréquences anormales)
- Contrôle non destructif (ultrasons, magnétoscopie)
- Utiliser un analyseur vibratoire pour détecter les fréquences caractéristiques d’un jeu de bielle anormal.
- Vérifier le jeu radial avec un comparateur : tolérance typique : 0,02–0,05 mm.
Exemple : lors d’une maintenance préventive sur un parc de moteurs poids-lourds, une analyse vibratoire a permis de détecter un début de rupture sur une tige de piston, évitant une casse majeure et un arrêt de production.
Résumé section : Solutions industrielles pour le remplacement ou la réparation des bielles.
Quelles options de rechange et de réparation pour une bielle endommagée ?
Le choix entre remplacement et réparation dépend de l’état de la bielle, des tolérances et du contexte d’utilisation.
Remplacement : spécifications et matériaux
Il est essentiel de choisir une bielle conforme aux spécifications constructeurs :
– Vérifier : numéro OEM, tolérances d’usinage, certificat matière, origine de fabrication
– Respecter le couple de serrage et le jeu radial recommandés
Comparatif des matériaux pour bielles :
| Matériau | Densité (g/cm³) | Limite d’élasticité (MPa) | Limite de fatigue (MPa) | Avantage applicatif | Contrainte usinage |
|---|---|---|---|---|---|
| Acier allié | 7,8 | 900–1 200 | 400–600 | Robustesse, usage intensif | Usinage conventionnel |
| Aluminium | 2,7 | 450–600 | 250–350 | Léger, compétition | Usinage précis, fragilité |
| Acier forgé | 7,8 | 1 200–1 400 | 600–800 | Haute performance, endurance | Usinage complexe |
Réparations possibles et limites
- Polissage des surfaces de contact
- Remplacement des coussinets uniquement
- Contrôle CND pour valider l’absence de fissure
Avantages du remplacement : conformité, fiabilité, durée de vie
Limites de la réparation : réservée aux cas sans déformation ou fissure majeure
Décision : remplacer si : fissure détectée, jeu hors tolérance, matériau endommagé
Décision : réparer si : usure superficielle, absence de fissure, tolérances respectées
Innovations technologiques
Les dernières avancées en fabrication et matériaux renforcent la fiabilité des bras de piston :
– Nitruration et traitements thermiques pour augmenter la dureté
– Utilisation d’alliages à anisotropie contrôlée
– Fabrication additive (impression 3D métal) pour prototypes
– Contrôle CND systématique en production
Résumé section : Exigences réglementaires et conformité pour la maintenance industrielle.
Quelles normes et réglementations encadrent la maintenance et les pièces ?
La conformité aux normes et réglementations garantit la sécurité et la traçabilité des pièces de rechange.
Normes SAE et exigences constructeurs
- Huiles moteur conformes SAE (Society of Automotive Engineers) : viscosité et propriétés (préciser SAE J300, J183)
- Respect des tolérances d’usinage et des couples de serrage constructeurs
- Certification ISO fournisseur (ex. ISO 9001, ISO/TS 16949)
Checklist conformité :
– Huile conforme SAE/constructeur
– Certificats matière et traçabilité
– Numéro OEM vérifié
– Rapport de contrôle CND
– Recyclage des pièces usées
Contraintes environnementales et conformité fournisseurs
- Utilisation de lubrifiants biodégradables si requis
- Documentation sur la gestion des déchets et recyclage
- Fournisseurs certifiés et traçabilité de la chaîne d’approvisionnement
En cas d’audit, il est indispensable de présenter les certificats de conformité, les rapports de contrôle et la documentation environnementale.
Optimisez votre gestion des bielles avec des solutions certifiées
La maîtrise des causes de rupture, des diagnostics avancés et des normes permet d’éviter des arrêts coûteux et d’optimiser la maintenance industrielle. Pour l’approvisionnement en bielles et composants certifiés, contactez Recambiofacil pour des pièces conformes aux spécifications constructeurs. Inscrivez-vous sur notre plateforme pour accéder à notre catalogue et bénéficier d’un accompagnement B2B personnalisé.
Résumé fin : gestion, conformité, Recambiofacil
Foire aux questions
Comment repérer une bielle sur le point de casser ?
Un bruit métallique sourd, une baisse de pression d’huile (<1,0 bar) ou une hausse de température (>110 °C) sont des signes d’alerte.
Quels contrôles périodiques prévenir la défaillance ?
Effectuer un contrôle du jeu radial (0,02–0,05 mm), une analyse vibratoire et vérifier la pression d’huile à chaque maintenance programmée.
Quand faut-il remplacer plutôt que réparer une bielle ?
Remplacez si une fissure, un jeu hors tolérance ou une déformation structurelle sont détectés lors du contrôle non destructif.
Quels matériaux de bielle conviennent aux moteurs haute performance ?
L’acier forgé (limite d’élasticité : 1 200–1 400 MPa) ou les alliages d’aluminium haute résistance sont recommandés.
Quelles tolérances d’installation et couples de serrage respecter ?
Respecter le jeu radial (0,02–0,05 mm) et le couple de serrage préconisé par le constructeur (ex. : 60–80 Nm).
Quelles preuves de conformité demander au fournisseur ?
Exiger le certificat matière, le numéro OEM, les rapports CND et la certification ISO du fournisseur.
Quels intervalles d’inspection recommander en usage intensif ?
Inspecter tous les 10 000 heures ou 100 000 km, selon l’usage et les recommandations du constructeur.
Quels sont les principaux risques en cas de non-respect des normes SAE ?
Une huile non conforme ou un composant hors tolérance augmente le risque de rupture, d’usure prématurée et d’immobilisation du moteur.
