¿Por qué es crítico el sensor del cigüeñal para la gestión eficiente del motor en talleres y flotas? El sensor CKP proporciona a la ECU datos precisos sobre la posición y velocidad del cigüeñal. Un fallo en este componente afecta la sincronización del encendido, la inyección y las emisiones, impactando directamente la fiabilidad y la conformidad normativa del vehículo. Profundizar en su funcionamiento y diagnóstico es clave para el sector profesional.

El sensor del cigüeñal es un elemento imprescindible en la gestión electrónica del motor. Este artículo aborda su función, los tipos existentes, los síntomas de fallo, el procedimiento de diagnóstico profesional y los costes asociados a su sustitución. Además, se analizan los requisitos normativos y de homologación relevantes para el sector de la automoción en España.

Opinión de experto: En el contexto actual de la automoción, la precisión y fiabilidad del sensor de posición del cigüeñal es fundamental para optimizar el rendimiento del tren motriz y cumplir con las exigentes normativas de emisiones. Una gestión profesional del diagnóstico y la sustitución de este componente minimiza errores de intervención y asegura la rentabilidad en el taller. Recomiendo siempre validar el estado del cableado y utilizar herramientas de medición adecuadas, como multímetro y osciloscopio, para evitar sustituciones innecesarias y garantizar la calidad del servicio.

Table of Contents

¿Qué función desempeña el sensor del cigüeñal en la gestión del motor?

Monitoriza la posición y velocidad del cigüeñal.
Permite la sincronización precisa del encendido y la inyección.
Esencial para el arranque y el rendimiento del tren motriz.

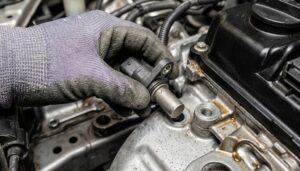

El sensor CKP transmite datos en tiempo real a la unidad de control del motor (ECU), que ajusta el momento de la chispa y la inyección de combustible. Una señal errónea provoca combustión ineficiente, fallos de encendido y pérdida de potencia. El sensor suele ubicarse en el bloque motor, próximo al cigüeñal o volante de inercia.

¿Cómo afecta el sensor a la sincronización del encendido?

La ECU utiliza la señal del sensor para calcular el punto exacto de encendido en cada cilindro. Un retardo o error en la señal puede provocar detonaciones o fallos de encendido, especialmente perceptibles en arranques en frío o aceleraciones bruscas.

¿Cómo influye en la inyección de combustible?

La información del detector de posición del cigüeñal permite ajustar la cantidad y el momento de inyección, optimizando la eficiencia y reduciendo emisiones. Un fallo en el sensor puede aumentar el consumo hasta un 10% y disparar las emisiones de hidrocarburos no quemados.

¿Qué tipos de sensores existen y cómo se comparan técnicamente?

Sensores inductivos (magnéticos) y de efecto Hall son los principales.
Se diferencian por principio de funcionamiento, señal generada y diagnóstico.
La elección depende de la aplicación y del sistema de gestión electrónica.

A continuación, una tabla comparativa técnica:

Tipo de sensor	Principio	Herramienta de diagnóstico recomendada	Ventajas	Limitaciones	Rango de coste aproximado
Inductivo (magnético)	Variación de campo magnético (analógico)	Multímetro, lector OBD-II	Robusto, económico, sencillo	Menor precisión a altas rpm, señal analógica	20–70 €
Efecto Hall	Efecto Hall (digital)	Osciloscopio, lector OBD-II	Alta precisión, señal digital estable	Más sensible a interferencias, coste mayor	40–130 €

Valores eléctricos típicos:
– Inductivo: resistencia entre 600–1800 Ω, voltaje de salida 0,5–1,5 V a ralentí.
– Hall: señal digital 0–5 V, frecuencia proporcional a rpm.

Ambos tipos comparten conectores de 2–3 pines y sistemas de anclaje específicos según fabricante.

¿Cuáles son los síntomas de fallo que indican un sensor del cigüeñal defectuoso?

Arranque dificultoso o imposible.
Paradas inesperadas del motor.
Ralentí inestable y vibraciones.
Pérdida de potencia y aceleración irregular.
Luz de avería motor (MIL) encendida.

Ejemplo de taller: vehículo que no arranca tras parada breve, código P0335 en OBD-II, tras comprobar continuidad se detecta resistencia fuera de rango.

¿Qué pasos profesionales siguen para diagnosticar un fallo del sensor?

Diagnóstico estructurado y uso de herramientas específicas.
Pruebas eléctricas y de señal.
Evaluación de cableado y conectores.

Checklist profesional:
1. Leer códigos de avería con lector OBD-II (buscar P0335–P0338).
2. Inspección visual del sensor CKP y cableado (buscar daños, corrosión, conectores sueltos).
3. Medir resistencia en sensores inductivos (esperado: 600–1800 Ω entre pines de señal).
4. Verificar continuidad entre sensor y ECU.
5. Medir señal con osciloscopio en sensores de efecto Hall (esperado: onda cuadrada 0–5 V, frecuencia proporcional a rpm).
6. Comprobar alimentación (5 V) y masa en conector.
7. Confirmar estado de la batería (tensión mínima 12,4 V).

Procedimiento recomendado para pruebas:
1. Desconectar el sensor y medir resistencia entre pines (inductivo: 600–1800 Ω).
2. Conectar osciloscopio entre señal y masa (Hall): verificar onda cuadrada 0–5 V, frecuencia aumenta con rpm.
3. Revisar tensión de alimentación (5 V) y masa en conector.
4. Aplicar medidas de seguridad: motor parado, equipo calibrado.

¿Qué impacto tiene un fallo del sensor en emisiones y normativas?

Desincronización de encendido e inyección.
Aumento significativo de emisiones contaminantes.
Riesgo de no superar ITV o inspecciones ambientales.

Un emisor de señal del cigüeñal defectuoso impide la gestión precisa de la combustión, provocando mezcla incorrecta y encendido fuera de fase. Esto eleva las emisiones de CO, HC y NOx. En casos prolongados, puede dañar catalizador y otros componentes del sistema de escape. La normativa vigente exige que el sistema OBD-II no registre errores activos para superar la ITV.

Resumen:
– Fallo en el sensor = riesgo de incumplimiento normativo.
– Impacto directo en emisiones y consumo.
– Puede derivar en reparaciones mayores si no se interviene a tiempo.

¿Cuánto cuesta sustituir un sensor y qué factores influyen en el precio?

El coste depende del tipo de pieza (OEM/piezas de recambio), mano de obra y accesibilidad.
El diagnóstico preciso reduce costes innecesarios.

Tabla de precios y costes estimados:
| Tipo de pieza | Rango de precio de pieza | Mano de obra estimada (h) | Dificultad de acceso |
|——————————-|————————-|————————–|———————|
| OEM (original fabricante) | 60–130 € | 0,5–1,5 | Media/Alta |
| Piezas de recambio (alternativa) | 20–70 € | 0,5–1,5 | Media/Alta |

Fabricantes recomendados para OEM: Bosch, Denso, Delphi. La elección debe basarse en la fiabilidad, la garantía y la compatibilidad técnica. Un acceso complicado puede duplicar el tiempo de intervención y el coste de mano de obra.

¿Qué requisitos de homologación y ITV afectan al recambio del sensor?

Cumplimiento de la normativa europea y nacional.
Control de emisiones y diagnóstico OBD en ITV.
Homologación de la pieza para su instalación legal.

En España, el sensor CKP debe cumplir con los requisitos del Real Decreto 920/2017 (ITV), el Real Decreto 750/2010 (homologación de componentes) y el Reglamento ELV europeo. Desde 2018, la ITV utiliza el diagnóstico OBD para verificar la ausencia de errores activos en el sistema de gestión del motor. La ficha técnica del recambio debe incluir referencia, homologación, compatibilidad y marca/fabricante.

Resumen:
– Sensor homologado = instalación legal y superación de ITV.
– La trazabilidad documental es obligatoria para piezas nuevas y reacondicionadas.
– El incumplimiento puede suponer inmovilización del vehículo o sanciones administrativas.

Guía de estilo terminológica

Utilizar «unidad de control del motor (ECU)» y «sensor CKP».
«OEM» = piezas originales del fabricante.
«OBD-II» = sistema de diagnóstico a bordo.
Preferir «sector de la automoción» frente a «sector automotriz».

Optimiza la gestión de recambios y reduce errores en el taller

Para piezas OEM y recambios especializados, regístrate en Recambiofacil para localizar sensores del cigüeñal y soluciones de posventa.

Preguntas frecuentes

¿Cómo detecto si el sensor del cigüeñal falla?
Revisar códigos OBD-II (P0335–P0338), comprobar arranque, ralentí y realizar pruebas eléctricas.

¿Qué pruebas eléctricas son obligatorias?
Medición de resistencia con multímetro (600–1800 Ω) y comprobación de señal digital con osciloscopio (0–5 V).

¿Cuándo elegir OEM frente a piezas de recambio?
Elegir OEM para máxima fiabilidad y garantía; piezas de recambio si se prioriza coste y hay referencias equivalentes de calidad.

¿Qué códigos OBD indican fallo del sensor del cigüeñal?
P0335, P0336, P0337, P0338.

¿Qué debe incluir la ficha técnica del recambio para homologación?
Referencia, homologación, compatibilidad, marca/fabricante y trazabilidad documental.

¿Cómo estimar el tiempo de sustitución en taller?
Entre 0,5 y 1,5 horas según dificultad de acceso al sensor y modelo de vehículo.
