¿Por qué es crítico el correcto diagnóstico del sensor ABS en talleres profesionales? Un diagnóstico preciso del sensor ABS es esencial para garantizar la seguridad activa del vehículo, evitar defectos graves en la ITV y optimizar la eficiencia operativa en el taller. Comprender síntomas, causas y procedimientos técnicos permite intervenir con rapidez y fiabilidad.
El sensor del sistema antibloqueo de frenos (ABS) es un componente crítico para la seguridad y el cumplimiento legal en vehículos modernos. En este artículo se abordan el funcionamiento técnico, los síntomas de avería, causas frecuentes de fallo y las mejores prácticas de diagnóstico y reparación. También se analiza la normativa de la Inspección Técnica de Vehículos (ITV) en España y se ofrecen recomendaciones prácticas para talleres profesionales.
Opinión experta: El sensor ABS es un componente cuya fiabilidad impacta directamente en la seguridad vial y en la conformidad normativa de los vehículos. Para los talleres, dominar las técnicas de diagnóstico y reparación, así como conocer las diferencias entre tecnologías de sensores, es clave para reducir errores, optimizar tiempos y evitar devoluciones. Además, la actualización permanente en normativa ITV y procedimientos eléctricos es imprescindible para ofrecer un servicio profesional y competitivo en el sector.
¿Cómo funciona un sensor ABS en el sistema de frenos?
Funciones del sensor
El sensor ABS supervisa la velocidad de cada rueda y transmite datos en tiempo real a la unidad de control electrónico (ECU). Su objetivo es detectar variaciones bruscas de velocidad que indiquen riesgo de bloqueo, permitiendo que el ABS module la presión hidráulica y mantenga la estabilidad en frenadas.
Componentes clave del sistema
- Sensores de velocidad de rueda (captadores ABS)
- Unidad de control electrónico (ECU)
- Actuador hidráulico (bomba y electroválvulas)
Integración con ASR y ESP
El ABS es la base de sistemas como el control de tracción (ASR) y el control de estabilidad (ESP), que utilizan los datos de los sensores ABS para gestionar la dinámica del vehículo en situaciones críticas.
Comparativa de tecnologías de sensores ABS
| Tipo de sensor | Principio de funcionamiento | Ventajas principales | Limitaciones | Pruebas eléctricas recomendadas |
|---|---|---|---|---|
| Inductivo (pasivo) | Variación de campo magnético | Robusto, económico | No detecta velocidad 0 | Medición de resistencia (Ω) |
| Activo (Hall) | Efecto Hall, señal digital | Preciso, detecta baja vel. | Más sensible a fallos | Medición de señal (V/mV) y voltaje |
¿Qué síntomas indican un fallo del sensor ABS?
Testigo del ABS encendido y señales electrónicas
La luz de aviso del ABS permanece encendida tras el arranque o no se enciende al poner el contacto. Esto indica que el sistema ha detectado un fallo y ha quedado inoperativo.
Vibraciones en el pedal y comportamiento dinámico
Pulsaciones anómalas en el pedal de freno durante la marcha o activación inesperada del ABS pueden señalar lecturas erróneas del sensor.
Incremento de distancia de frenado
Un sensor de rueda defectuoso puede provocar la desactivación del ABS, aumentando la distancia de frenado, especialmente en superficies de baja adherencia como nieve o hielo.
¿Cuáles son las causas más comunes de fallo del sensor ABS?
Contaminación y daños físicos
La acumulación de suciedad, óxido o residuos en el sensor o en la corona fónica impide lecturas precisas. Golpes o desalineaciones también pueden dañarlo.
Problemas de cableado y conectores
Cables rotos, conexiones sueltas o corrosión en los terminales interrumpen la señal entre el sensor y la ECU, generando fallos intermitentes o permanentes.
Fallo de la ECU y factores ambientales
La unidad de control puede verse afectada por humedad, cortocircuitos o sobrecargas eléctricas. Las condiciones ambientales extremas aceleran el deterioro de componentes electrónicos.
¿Cómo diagnosticar y reparar un sensor ABS?
Lectura con herramienta de diagnóstico (escáner) y códigos

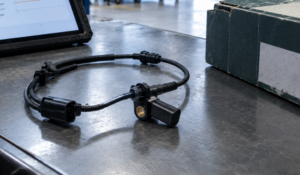

El primer paso es conectar un lector de diagnosis para identificar códigos de error específicos. Ejemplos habituales:
– C0035: sensor de velocidad de rueda delantera izquierda
– C0040: sensor de velocidad de rueda delantera derecha
– C0045: sensor de velocidad de rueda trasera izquierda
– C0050: sensor de velocidad de rueda trasera derecha
Estos códigos orientan sobre el componente afectado.
Inspección visual y pruebas eléctricas
Revisar el estado físico del sensor y el cableado. Buscar suciedad, óxido, fisuras o conectores dañados. Medir la resistencia (Ω) en sensores inductivos o la señal de salida (V/mV) en sensores activos.
Tabla de pruebas eléctricas recomendadas
| Tipo de sensor | Qué medir | Método de medición | Valores sospechosos |
|---|---|---|---|
| Inductivo | Resistencia (Ω) | Multímetro, desconectado | <800 Ω o >2000 Ω |
| Activo (Hall) | Tensión de salida | Osciloscopio o multímetro | Ausencia de señal o <0,5 V |
Opciones de reparación y reemplazo
Si el sensor está sucio, limpiar cuidadosamente con limpiador específico. Si está dañado o fuera de rango, sustituirlo. Revisar y reparar cableado si es necesario.
Estimación de costes y tiempos
- Sustitución de sensor ABS: 50–150 € (pieza), 0,5–1 h de mano de obra.
- Reparación de cableado: 30–80 €, 0,5 h aprox.
- Reparación/sustitución de ECU: desde 300 € (reparación básica) hasta 800 € (unidad nueva), 1–2 h.
Recomendaciones prácticas para taller
- Utilizar siempre herramientas de diagnóstico homologadas.
- Desconectar batería antes de manipular sensores o ECU.
- Limpiar zona de montaje antes de instalar el sensor nuevo.
- Verificar alineación y distancia del sensor respecto a la corona fónica.
- Registrar los valores eléctricos antes y después de la intervención.
- Realizar prueba dinámica tras la reparación para confirmar el funcionamiento.
Pasos de diagnóstico recomendados
- Conectar herramienta de diagnosis y leer códigos de error.
- Inspeccionar visualmente sensor y cableado.
- Medir resistencia o señal eléctrica según tipo de sensor.
- Realizar prueba dinámica en pista o banco de rodillos.
- Sustituir componente defectuoso y verificar borrado de códigos.
¿Qué exige la normativa ITV en España sobre el ABS?
Requisitos técnicos en España
Desde 2003, el ABS es obligatorio en turismos nuevos. En vehículos pesados y motocicletas, la obligatoriedad varía según fecha de matriculación y categoría.
Documentación y comprobaciones en la inspección
La Inspección Técnica de Vehículos (ITV) revisa:
– Encendido y apagado correcto del testigo del ABS.
– Funcionamiento efectivo del sistema antibloqueo de frenos.
– Ausencia de defectos graves (testigo encendido, sistema inoperativo).
Según el Manual de Procedimiento de ITV (versión 7.5.0, vigente desde junio de 2021), un fallo en el ABS es defecto grave y causa de rechazo. El vehículo no puede circular salvo para su traslado al taller y debe superar una segunda inspección tras la reparación.
¿Qué implicaciones tiene el mantenimiento del sensor ABS para talleres y cumplimiento de la ITV?
El correcto mantenimiento y diagnóstico del sensor ABS es clave para la seguridad, la satisfacción del cliente y el cumplimiento normativo. Un fallo no solo implica riesgos en la conducción, sino también la imposibilidad de superar la ITV. Para agilizar la búsqueda y adquisición de sensores ABS y componentes compatibles, los profesionales pueden solicitar piezas de recambio de forma inmediata y precisa a través de Recambiofacil, accediendo a referencias originales por VIN y evitando errores de identificación.
Preguntas frecuentes
¿Cómo distinguir un sensor ABS defectuoso de un problema de cableado?
La medición de resistencia o señal eléctrica en el conector del sensor ayuda a diferenciar. Si el valor es correcto en el sensor pero no llega a la ECU, el fallo suele estar en el cableado.
¿Qué pruebas eléctricas son imprescindibles en taller?
Medir la resistencia en sensores inductivos (debe estar entre 800 y 2000 Ω) y comprobar la señal de salida en sensores activos (debe variar entre 0,5 y 1,5 V).
¿Se puede limpiar un sensor ABS o siempre hay que reemplazarlo?
Si el sensor está sucio pero no dañado, puede limpiarse con productos específicos. Si presenta daños físicos o valores fuera de rango, debe sustituirse.
¿Qué documentación solicita la ITV respecto al ABS?
La ITV revisa el funcionamiento del testigo y el sistema ABS, pero no solicita documentación específica salvo en vehículos ADR o modificaciones técnicas.
¿Qué tipos de sensores ABS existen y cuál es más común en turismos?
Existen sensores inductivos (pasivos) y sensores activos (Hall). En turismos modernos, el más habitual es el sensor activo por su precisión y capacidad de detección a bajas velocidades.
