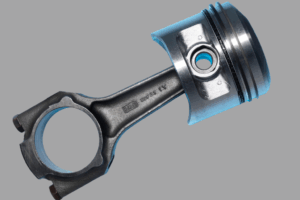

El pistón del motor es el componente que convierte la energía de la combustión en movimiento lineal y lo transfiere al cigüeñal a través de la biela. Su anatomía, el tipo de fabricación y el estado de los anillos determinan directamente la compresión del cilindro, el consumo de aceite y las emisiones del vehículo. Esta guía cubre la anatomía completa del pistón, las diferencias de rendimiento entre tipos de fabricación y los síntomas de fallo que el taller debe identificar antes de decidir si el motor puede regenerarse o necesita sustitución del conjunto.
- Función principal: el pistón cierra la cámara de combustión por su parte superior y transmite la presión de la explosión al cigüeñal mediante el pasador de bulón y la biela.
- Tres anillos: dos anillos de compresión (sellado de gases) y uno o dos anillos raspadores de aceite (control del lubricante en la pared del cilindro).
- Forjado vs. fundido: los pistones forjados resisten más carga dinámica y temperatura que los fundidos. Los hipereutécticos (aleación con 16–18% de silicio) son el estándar en motores modernos de producción.
- Síntoma clave de fallo: consumo elevado de aceite más humo azul en el escape indica desgaste de los anillos raspadores; humo blanco persistente indica refrigerante en la cámara de combustión.
- Diagnóstico sin desmontar: la prueba de compresión en frío y en caliente, combinada con el leak-down test, determina el estado de los anillos y las válvulas antes de decidir el desmontaje del motor.
Anatomía del pistón: las 5 partes principales
| Parte del pistón | Ubicación | Función principal | Temperatura de trabajo habitual |
|---|---|---|---|
| Cabeza (corona) | Parte superior expuesta a la cámara de combustión | Cierra la cámara; forma la geometría de la combustión (plana, domo, cavidad) | 300–400 °C en gasolina; 200–350 °C en diésel |
| Banda de fuego (fire land) | Primera franja entre la cabeza y el primer anillo | Protege el primer anillo de la temperatura directa de combustión | Zona más caliente del pistón; crítica en motores turboalimentados |
| Zona de anillos (ring belt) | Franja con 2–3 ranuras donde se alojan los anillos | Sella los gases de combustión y controla el aceite en la pared del cilindro | 150–250 °C en zona de anillos de compresión |
| Faldón (skirt) | Parte inferior que desliza por el cilindro | Guía lateral del pistón; evita el cabeceo y el ruido de pistón frío | 80–150 °C; zona principal de desgaste por fricción |
| Bulón (pasador de pistón) | Eje transversal que une el pistón a la biela | Transmite la carga de compresión y expansión a la biela | Variable; requiere lubricación constante desde la galería de aceite |
Los 3 tipos de anillos del pistón: función y síntomas de desgaste
| Anillo | Posición | Función | Material habitual | Síntoma de desgaste |
|---|---|---|---|---|
| 1.er anillo de compresión (top ring) | Primera ranura | Sella el 70–80% de la presión de combustión; el más expuesto a calor | Acero nitrificado o recubrimiento de cromo/PVD | Pérdida de compresión; soplado de gases al cárter (blow-by) |
| 2.º anillo de compresión (second ring) | Segunda ranura | Sella el 20–30% restante; actúa también como raspador secundario de aceite | Hierro fundido o acero con perfil cónico (Napier ring) | Mayor consumo de aceite; aumento de emisiones HC |
| Anillo raspador de aceite (oil ring) | Tercera ranura | Raspa el aceite de la pared del cilindro y lo devuelve al cárter | Acero con muelles expansores internos; perfil doble rail | Consumo excesivo de aceite; humo azul en escape; depósitos en bujías |
La formación de carbonilla en las ranuras de los anillos es una de las principales causas de pérdida de movilidad de los anillos y consumo de aceite en motores con intervalos de cambio de aceite prolongados.
Comparativa de tipos de fabricación de pistones
| Tipo de fabricación | Material | Resistencia a carga dinámica | Temp. máxima en cabeza | Aplicación típica |
|---|---|---|---|---|
| Fundido (casting) | Al-Si (8–12% silicio) | Media | ~250 °C | Motores atmosféricos de bajo rendimiento; bajo coste |
| Hipereutéctico | Al-Si (16–18% silicio) | Media-alta | ~280 °C | Estándar en motores de producción modernos (gasolina y diésel) |
| Forjado aleación 4032 | Al-Si forjado | Alta | ~300 °C | Preparaciones de calle con turbo moderado; equilibrio rendimiento/durabilidad |
| Forjado aleación 2618 | Al-Cu-Mg forjado | Muy alta | ~320 °C | Motores con alta detonación o turbo de presión alta; mayor expansión térmica |
| Acero forjado | Acero aleado | Máxima | >400 °C | Motores diésel de alta presión industrial; camiones y maquinaria pesada |
Diagnóstico del estado del pistón sin desmontar el motor
- Prueba de compresión: comparar la presión en frío y en caliente. Una diferencia de más del 10% entre cilindros indica desgaste desigual. Valores inferiores al 75% del valor de diseño señalan desgaste severo de anillos o válvulas.
- Leak-down test (prueba de pérdida): con el pistón en PMS, introducir aire a presión y medir el porcentaje de pérdida. Pérdidas menores del 5% son normales; entre 5% y 15% indican desgaste moderado; superiores al 15% señalan anillos o válvulas en mal estado.
- Análisis del aceite: la presencia elevada de partículas de aluminio o silicio en el aceite puede indicar desgaste del faldón del pistón antes de que aparezcan síntomas externos.
La calidad y las propiedades del aceite de motor tienen un impacto directo en la vida útil de los anillos: un aceite degradado no forma una película lubricante adecuada en la interfaz anillo-cilindro. La relación con el cigüeñal es directa: el desgaste de los cojinetes puede afectar a la presión de aceite que llega al bulón del pistón, acelerando el desgaste del pasador y los bujes de biela.
Preguntas frecuentes
¿Qué causa el ruido de pistón frío («piston slap»)?
El «piston slap» es un golpeteo metálico rítmico que aparece al arrancar en frío y desaparece cuando el motor alcanza temperatura. Se produce porque el faldón del pistón, contraído por el frío, tiene más holgura lateral en el cilindro de la prevista. Si el ruido persiste en caliente, indica desgaste excesivo del faldón o del cilindro que ya no puede corregirse por dilatación.
¿Cuándo es necesario sustituir los pistones en lugar de solo los anillos?
Si en la inspección del pistón desmontado se detecta desgaste del faldón superior al límite del fabricante (habitualmente 0,05–0,10 mm de holgura adicional respecto a la especificación), deformación de la cabeza, grietas en la banda de fuego o ranuras de anillos deformadas, la sustitución del pistón completo es necesaria. Instalar anillos nuevos en un pistón con faldón desgastado no resuelve el problema de compresión.
¿Qué diferencia práctica existe entre un pistón forjado 2618 y uno 4032?
La aleación 2618 es más dúctil, soporta mejor las cargas de impacto y se usa en motores con alta detonación o turbo de presión alta. Tiene mayor coeficiente de expansión térmica, por lo que requiere holguras mayores en frío (más ruido inicial). La aleación 4032 tiene menor expansión térmica, permite montar con holguras más ajustadas y genera menos ruido en frío: es la preferida en preparaciones de calle que buscan equilibrio entre rendimiento y durabilidad cotidiana.
