¿Por qué la adaptación electrónica y el diagnóstico preciso del cuerpo de mariposa son determinantes para talleres y gestores de flotas? Una calibración adecuada y un diagnóstico sistemático minimizan averías, mejoran la eficiencia y evitan costes innecesarios en el sistema de admisión, claves para la gestión profesional y el cumplimiento de normativas.
El correcto funcionamiento del cuerpo de mariposa es fundamental para la gestión electrónica del motor y el cumplimiento de los estándares de emisiones. Este artículo aborda las diferencias técnicas entre sistemas mecánicos y electrónicos, síntomas y causas de avería, protocolos de diagnóstico, mantenimiento y adaptación electrónica. Se incluyen tablas comparativas, procedimientos paso a paso y recomendaciones específicas para profesionales del sector automovilístico.
Opinión de experto: En el entorno actual del sector del automóvil, la gestión eficiente de la mariposa de admisión es esencial para garantizar el rendimiento y la fiabilidad de los motores modernos. Los talleres y gestores de flotas deben priorizar diagnósticos precisos y protocolos de adaptación electrónica tras cada intervención. Ignorar las recomendaciones de mantenimiento o los procedimientos de calibración puede derivar en fallos recurrentes, pérdidas de potencia y sobrecostes. La digitalización y la correcta interpretación de los datos del sistema de admisión son, hoy en día, competencias imprescindibles para cualquier profesional del sector.
¿Qué diferencias hay entre cuerpos mecánicos y electrónicos?
Resumen: Los sistemas mecánicos y electrónicos presentan diferencias en control, respuesta y mantenimiento, lo que afecta el diagnóstico y la gestión profesional.
Mecánicos: diseño, limitaciones y señales de desgaste
Los cuerpos de aceleración mecánicos emplean un cable entre el pedal y la mariposa de admisión. Su diseño es sencillo, pero la precisión de control es limitada y el desgaste del cable puede provocar holguras y respuestas lentas. Los síntomas habituales incluyen tirones y ralentí inestable.
Electrónicos (ETB): arquitectura, control y ventajas
Las unidades de mariposa electrónicas (ETB) eliminan el cableado mecánico. Un sensor transmite la posición del pedal a la unidad de control del motor (ECU), que acciona la válvula mediante un servomotor. Ofrecen control preciso, respuesta inmediata y facilitan la integración con sistemas de ayuda a la conducción.
| Tipo | Control | Respuesta | Mantenimiento | Fallos frecuentes | Recomendación diagnóstico |
|---|---|---|---|---|---|
| Mecánico | Cable | Media | Bajo-medio | Holgura, desgaste, suciedad | Inspección visual y ajuste |
| Electrónico (ETB) | Señal eléctrica ECU | Alta | Medio-alto | Sensor TPS, actuador, fallo | Pruebas eléctricas y escáner |
Aplicaciones en motores diésel: EGR y control de parada
En vehículos diésel, la mariposa de admisión regula el aire para optimizar la recirculación de gases de escape (EGR) y minimizar vibraciones al apagar el motor. Un fallo en este sistema puede afectar la eficiencia y las emisiones.
¿Qué síntomas indican un fallo en el cuerpo de mariposa?
Resumen: Los síntomas de avería permiten identificar rápidamente la necesidad de intervención técnica.
Ralentí inestable: parámetros a medir
Oscilaciones en las revoluciones por minuto (RPM) al ralentí suelen indicar suciedad o desajuste en la válvula de mariposa. Es recomendable monitorizar el valor de RPM y el ángulo de apertura con el escáner.
Respuesta del acelerador: pruebas funcionales
Una aceleración irregular o retardada puede deberse a fallos en el sensor de posición del acelerador (TPS) o en el actuador electrónico. Pruebas funcionales con herramientas de diagnóstico permiten comparar la señal del TPS y la respuesta del servomotor.
Testigo de avería del motor (Check Engine): códigos y diagnóstico
La activación del testigo de avería del motor (MIL) suele acompañarse de códigos OBD específicos. Ejemplos:
| Código OBD | Significado breve | Prueba sugerida |
|---|---|---|
| P2101 | Rango/funcionamiento del actuador | Prueba bidireccional con escáner |
| P2176 | Posición mínima no aprendida | Adaptación electrónica y limpieza |
| P0120 | Circuito sensor TPS | Medición de voltaje en sensor |
¿Qué causas suelen provocar esos fallos?
Resumen: Identificar la causa raíz es clave para evitar reparaciones repetidas y optimizar el mantenimiento.
Depósitos de carbono: localización y evolución
La acumulación de residuos en la válvula de mariposa restringe el paso de aire, alterando la mezcla y el rendimiento. Es habitual en vehículos de uso urbano o con intervalos de mantenimiento prolongados.
Sensor TPS: desgaste y fallos eléctricos
El sensor de posición del acelerador puede presentar desgaste en la pista resistiva o fallos de conexión. Un valor de voltaje inestable o saltos bruscos entre 0,5 V (cerrado) y 4,5 V (abierto) indican defecto.
Fugas en el sistema de vacío y problemas electrónicos
Fugas en tuberías o juntas alteran la presión de admisión. Además, la manipulación incorrecta de la mariposa (por ejemplo, moverla manualmente con el contacto dado) puede desprogramar la ECU y requerir adaptación.
¿Cómo diagnosticar y probar el sistema de admisión?
Resumen: Un protocolo estructurado de diagnóstico reduce errores y acelera la resolución de averías.
Inspección visual: checklist inicial
- Revisar depósitos en la mariposa de admisión
- Comprobar estado del cableado y conectores
- Verificar integridad de tubos de vacío y juntas
Pruebas eléctricas: voltajes y rangos esperados
- Medir tensión en el sensor TPS: 0,5–1 V (cerrado), 4–4,5 V (abierto)
- Comprobar alimentación de 5 V y masa estable en el conector
- Analizar continuidad y ausencia de picos o caídas bruscas
Escáner OBD: códigos clave y pruebas bidireccionales
El uso de lectores de diagnóstico permite:
– Leer códigos OBD (ver tabla anterior)
– Observar el ángulo de apertura y valores en tiempo real
– Ejecutar pruebas bidireccionales sobre el actuador
¿Cuál es el procedimiento recomendado de limpieza y mantenimiento?
Resumen: Un mantenimiento programado mejora la fiabilidad y reduce incidencias en flotas y vehículos industriales.
Frecuencia de mantenimiento según uso
| Tipo de uso | Intervalo recomendado |
|---|---|
| Vehículo comercial ligero | 30.000–40.000 km |
| Vehículo de flota | 25.000–30.000 km |
| Vehículo industrial | 20.000–25.000 km |
Limpieza y productos específicos
- Utilizar limpiadores para válvula de mariposa, evitando productos abrasivos
- No forzar la apertura manual en sistemas electrónicos
- Limpiar con paño de microfibra y aire comprimido
Sustitución de filtro de aire y revisión PCV
- Cambiar el filtro de aire en cada ciclo de mantenimiento
- Revisar y limpiar la válvula PCV para evitar contaminación por aceite

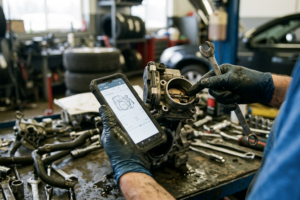

¿Cómo se realiza la adaptación digital y la calibración?
Resumen: La adaptación electrónica tras limpieza o sustitución es imprescindible para el correcto funcionamiento del sistema.
Secuencia paso a paso para adaptación
- Desconectar batería (si lo requiere el fabricante)
- Conectar escáner de diagnóstico y borrar códigos de avería
- Realizar el procedimiento de adaptación (aprendizaje) desde el menú del escáner
- En vehículos sin escáner, seguir la secuencia manual (por ejemplo: contacto ON 5 segundos, OFF 10 segundos, repetir 3 veces sin pisar el pedal)
- Arrancar y dejar estabilizar el ralentí durante 2–3 minutos
- Comprobar con escáner que el ángulo de apertura y los parámetros son correctos
Nota: Consultar siempre el manual del fabricante para variantes específicas según modelo.
¿Qué dudas técnicas frecuentes deben resolverse sobre este componente?
Resumen: Resolver dudas habituales agiliza el trabajo en taller y reduce incidencias tras la intervención.
- ¿Es necesario adaptar siempre tras limpiar la mariposa? Sí, especialmente en sistemas electrónicos.
- ¿Qué herramientas permiten pruebas bidireccionales? Escáneres multimarca avanzados y equipos OEM.
- ¿Qué hacer si tras la limpieza persiste el ralentí inestable? Revisar TPS, fugas y repetir calibración.
Optimice la gestión del sistema de admisión en su taller o flota
La correcta identificación de síntomas, un diagnóstico estructurado y la adaptación electrónica tras cada intervención son esenciales para evitar averías recurrentes y optimizar la eficiencia operativa. Para piezas, recambios y soporte técnico profesional, visite Recambiofacil y regístrese en la plataforma para acceder a catálogos y recursos del sector.
Preguntas frecuentes
¿Cada cuánto debe limpiarse el cuerpo de mariposa?
Se recomienda cada 20.000–40.000 km según el uso y el tipo de vehículo.
¿Cómo distinguir un TPS defectuoso de una fuga de vacío?
El TPS defectuoso muestra voltajes inestables; una fuga de vacío afecta la mezcla pero no el voltaje del sensor.
¿Qué códigos OBD indican problemas en la mariposa?
P2101, P2176, P0120 y similares suelen estar relacionados con la mariposa de admisión y el TPS.
¿Es necesaria la adaptación tras limpieza o sustitución?
Sí, en sistemas electrónicos es imprescindible para evitar fallos de ralentí y respuesta.
¿Qué herramientas de escáner permiten pruebas bidireccionales?
Escáneres multimarca avanzados y equipos originales del fabricante.
¿Qué límites de voltaje son aceptables en el TPS?
Entre 0,5–1 V en reposo y 4–4,5 V a plena apertura del acelerador.
