¿Por qué es fundamental para los talleres identificar y resolver el código p0409 de manera precisa y conforme a la normativa española? El código p0409 señala un fallo en el sensor A del circuito EGR, lo que puede afectar directamente las emisiones y el rendimiento del motor. Un diagnóstico profesional y una intervención adecuada evitan sanciones legales y aseguran la eficiencia operativa del taller.
El código p0409 indica un fallo en el sensor A del circuito de recirculación de gases de escape (EGR) y afecta tanto al rendimiento como a las emisiones de los vehículos en taller. En este artículo se abordan las causas, el diagnóstico profesional, el impacto en el cumplimiento legal y las mejores prácticas para su resolución en el sector de la automoción.
Opinión de experto: La gestión eficiente del código p0409 requiere una comprensión profunda de los sistemas EGR y de los protocolos de diagnóstico actuales. Un error en la interpretación de este aviso puede llevar a reparaciones innecesarias o incluso a incumplimientos legales. Recomiendo a los talleres establecer protocolos estandarizados de revisión, priorizar el uso de herramientas de diagnóstico avanzadas y documentar cada intervención. Solo así se garantiza la calidad del servicio, la satisfacción del cliente profesional y el cumplimiento de la normativa ambiental vigente.
¿Cómo funciona el sistema EGR y por qué es importante?
Función del EGR en la reducción de NOx
El sistema EGR (Recirculación de Gases de Escape) es esencial en motores diésel y gasolina para reducir la formación de óxidos de nitrógeno (NOx). Al recircular parte de los gases quemados al colector de admisión, disminuye la temperatura de combustión y, por tanto, las emisiones contaminantes.

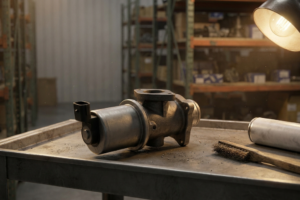

Tipos de válvulas EGR y ubicaciones
Existen válvulas EGR neumáticas, controladas por vacío, y electrónicas, gestionadas por la ECU. Su ubicación varía según el fabricante, pero suelen estar cerca del colector de admisión para maximizar la eficiencia del proceso.
Control por PCM y señales esperadas
El módulo de control del tren de potencia (PCM) regula la apertura de la EGR en función de la carga, temperatura y posición del acelerador. Señales de voltaje típicas del sensor de posición EGR suelen oscilar entre 0,5 V (cerrada) y 4,5 V (abierta), según especificación del fabricante.
¿Qué significa el código p0409 en el sistema EGR?
Definición técnica del p0409
El código p0409, o anomalía del circuito EGR A, se activa cuando el PCM detecta una señal eléctrica fuera de rango en el sensor de posición de la válvula EGR. Puede tratarse de voltaje excesivamente alto, bajo o ausente.
Interpretación de la señal del sensor A
El sensor A informa al PCM sobre la posición real de la válvula. Una lectura incoherente activa el aviso p0409 y puede limitar el funcionamiento del motor para proteger el sistema de emisiones.
¿Cuáles son las causas comunes del código p0409?
- Cableado y conectores:
- Daños, corrosión o conexiones flojas interrumpen la señal eléctrica.
- Sensor de posición defectuoso:
- El sensor EGR A puede fallar por desgaste o contaminación interna.
- Válvula atascada por carbonilla:
- Acumulación de hollín impide el movimiento del vástago, especialmente en uso urbano o trayectos cortos.
- Solenoide y actuadores:
- Fallos en el solenoide de control o en actuadores electrónicos afectan la respuesta de la válvula.
- Obstrucción de conductos:
- La carbonilla puede bloquear los conductos de admisión y escape, alterando el flujo de gases.
¿Cómo diagnosticar profesionalmente el código p0409?
Síntomas y priorización
Los síntomas más frecuentes incluyen la luz de avería (Check Engine), ralentí inestable, tirones, pérdida de potencia y aumento del consumo. Priorice la atención a vehículos con emisiones elevadas o en modo emergencia.
Uso de escáner OBD‑II y códigos relacionados
Un escáner OBD‑II avanzado permite identificar el código de fallo EGR y otros relacionados (P0405, P0406). Analice los datos en tiempo real y compare con los valores de referencia del fabricante.
Inspección visual y pruebas de continuidad
Revise visualmente el cableado, conectores y líneas de vacío. Utilice un multímetro para comprobar continuidad y voltaje en el sensor y solenoide. Ejemplo práctico: si el voltaje del sensor EGR no varía entre 0,5 y 4,5 V al accionar la válvula manualmente, el sensor puede estar defectuoso.
Pruebas de funcionamiento de la válvula y solenoide
Verifique el desplazamiento de la válvula y la respuesta del solenoide. Un osciloscopio puede facilitar la comprobación de la señal PWM en sistemas electrónicos.
Limpieza vs reemplazo
Si la causa es carbonilla, limpie la válvula y los conductos. Reemplace el sensor o el solenoide si están fuera de especificación. Tras el reemplazo, recalibre el sistema conforme a las instrucciones del fabricante.
Tabla de diagnóstico rápido
| Prueba | Herramienta | Resultado esperado | Acción recomendada |
|---|---|---|---|
| Lectura de códigos OBD‑II | Escáner OBD‑II | Solo p0409 o relacionados | Diagnóstico específico |
| Inspección visual de cableado | Linterna, lupa | Sin daños ni corrosión | Reparar/conectar |
| Medición de voltaje en sensor | Multímetro | 0,5-4,5 V variable | Sustituir si fuera de rango |
| Prueba de continuidad | Multímetro | Sin cortes | Reparar cableado |
| Actuación de válvula/solenoide | Osciloscopio/test | Respuesta rápida | Limpiar o reemplazar |
| Limpieza de válvula y conductos | Herramienta limpieza | Sin bloqueos | Reinstalar y recalibrar |
Protocolo de diagnóstico paso a paso
- Leer códigos con escáner OBD‑II.
- Registrar datos en tiempo real del sensor EGR.
- Inspeccionar visualmente cableado y conectores.
- Medir voltaje y continuidad en sensor y solenoide.
- Verificar estado de la válvula y presencia de carbonilla.
- Limpiar válvula y conductos si procede.
- Sustituir sensor/solenoide si están fuera de rango.
- Recalibrar el sistema y borrar códigos de avería.
¿Qué impacto tiene un fallo EGR en rendimiento, emisiones y cumplimiento legal en España?
Efectos en consumo y potencia
Un fallo en el sistema EGR puede aumentar las emisiones de NOx, reducir la potencia y provocar un incremento del consumo de combustible. También puede dañar otros componentes como el turbo o el filtro de partículas.
Riesgos legales en España
La anulación o manipulación del sistema EGR es ilegal según la normativa Euro 5 y Euro 6. Los talleres que realicen estas prácticas pueden enfrentarse a sanciones administrativas y problemas con la ITV. Consulte siempre la legislación local y documente las intervenciones (referencia: normativa de emisiones en España).
Recomendaciones operativas para talleres
Priorice la limpieza y el mantenimiento preventivo de la EGR. No elimine ni bloquee el sistema. Informe al cliente profesional sobre la importancia de mantener la EGR operativa y conforme a la homologación del vehículo.
¿Cómo prevenir y reparar el código p0409 en su taller?
Protocolos preventivos
Realice mantenimientos periódicos, revise el estado del sensor y la válvula EGR, y utilice combustibles de calidad para reducir la formación de carbonilla.
Checklist de revisión para talleres
- Comprobar historial de averías OBD‑II.
- Revisar cableado y conectores.
- Verificar funcionamiento del sensor EGR.
- Inspeccionar válvula y conductos.
- Limpiar componentes si es necesario.
- Sustituir piezas defectuosas con recambios certificados.
- Documentar la intervención y recalibrar el sistema.
Recomendación de piezas y recambios
Utilice siempre repuestos originales o equivalentes certificados. Para localizar piezas específicas por VIN o referencia, emplee plataformas profesionales que agilicen la búsqueda y eviten errores de suministro.
Optimice la gestión de averías EGR en su taller
El código p0409 exige un diagnóstico técnico y una intervención precisa para cumplir la normativa y evitar reparaciones innecesarias. Para localizar piezas de recambio exactas y acelerar la resolución de fallos EGR, regístrese en Recambiofacil: podrá buscar por VIN y comparar precios oficiales entre múltiples proveedores, sin llamadas ni demoras. La eficiencia en la identificación y adquisición de repuestos es clave para la rentabilidad y reputación de su taller.
Preguntas frecuentes
¿Qué es exactamente el código p0409?
Es un fallo de control en el circuito del sensor A de la válvula EGR detectado por el PCM.
¿Qué pruebas eléctricas son necesarias para confirmar p0409?
Medición de voltaje y continuidad en el sensor, comprobación de la señal al PCM y test del solenoide.
¿Cuándo es suficiente limpiar la válvula EGR y cuándo hay que reemplazarla?
Limpiar si hay bloqueo por carbonilla y los componentes mecánicos están intactos; reemplazar si el sensor o actuador está fuera de especificación.
¿Qué sanciones puede enfrentar un taller por anular el EGR en España?
La anulación del sistema de control de emisiones puede provocar sanciones administrativas y problemas legales; siempre documente las intervenciones.
¿Qué herramientas recomiendan para un diagnóstico preciso?
Escáner OBD‑II avanzado, multímetro, osciloscopio opcional y herramienta de limpieza de conductos.
¿Cómo registrar piezas en Recambiofacil para reparación del p0409?
Regístrese en Recambiofacil para localizar piezas de recambio certificadas.
