¿Por qué es crítico el diagnóstico y mantenimiento del árbol de transmisión en el sector profesional? Un diagnóstico preciso y un mantenimiento adecuado del árbol de transmisión previenen averías graves, optimizan la seguridad operativa y reducen costes de servicio. Conocer los síntomas y criterios técnicos permite a los talleres anticipar fallos y garantizar la calidad de las reparaciones.
El árbol de transmisión es un componente fundamental para la transferencia de potencia en vehículos industriales y turismos. Su correcto funcionamiento incide directamente en la seguridad operativa, el rendimiento y la eficiencia de la transmisión.
En este artículo se abordan su definición técnica, los tipos y materiales empleados, síntomas de avería, pautas de mantenimiento, proceso de sustitución y el marco normativo español. La información está orientada a profesionales del sector automotriz que buscan optimizar procesos y cumplir con los requisitos legales vigentes.
Opinión de experto: El eje de transmisión, o cardán, representa un elemento clave en la cadena cinemática de cualquier vehículo industrial o de turismo. Desde el punto de vista técnico, su inspección periódica y la gestión preventiva de componentes como juntas, fuelles y cojinetes son imprescindibles para evitar paradas no programadas y reclamaciones por vibraciones o ruidos. En la práctica, la trazabilidad de recambios homologados y el cumplimiento de los pares de apriete recomendados por el fabricante marcan la diferencia en la durabilidad y fiabilidad de la reparación. Los profesionales deben priorizar la formación continua y la actualización normativa para mantener la competitividad y la seguridad en el servicio.
¿Qué es el árbol de transmisión y cuál es su función?
Definición técnica y ámbito de aplicación

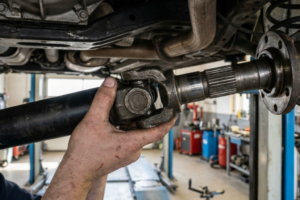

El árbol de transmisión, también denominado cardán, eje de transmisión o eje propulsor, es un eje giratorio encargado de transferir el par motor desde la caja de cambios hasta el diferencial del eje motriz. Se emplea principalmente en vehículos con motor delantero y propulsión trasera, así como en aplicaciones 4×4 e industriales. Sus funciones principales son:
- Transmisión de potencia: Transporta el movimiento rotatorio a las ruedas motrices situadas en un eje distinto al del motor.
- Compensación de movimiento y flexión: Gracias a juntas universales, permite absorber diferencias angulares y de altura entre caja y diferencial.
- Reducción de vibraciones: Los acoplamientos y soportes intermedios minimizan vibraciones y mejoran el confort operativo.
En turismos, los rangos de par típicos oscilan entre 200 Nm y 500 Nm; en vehículos industriales pueden superar los 2000 Nm.
¿Qué tipos de árbol de transmisión existen y qué componentes los componen?
Comparativa: monobloque vs. multi-segmento
Existen árboles de transmisión de una sola pieza (monobloque) y de varias piezas (multi-segmento), según la distancia entre ejes y la arquitectura del vehículo. La siguiente tabla resume sus diferencias:
| Tipo | Ventajas | Limitaciones | Aplicaciones típicas | Coste aproximado* |
|---|---|---|---|---|
| Monobloque | Menor peso, montaje sencillo | Longitud limitada | Turismos, furgonetas | 300 € – 600 € |
| Multi-segmento | Mayor longitud, menos vibración | Más puntos de fallo | Industriales, camiones, 4×4 | 500 € – 1200 € |
*Valores orientativos para España.
Materiales y propiedades mecánicas
Los materiales más habituales son:
| Material | Densidad (kg/dm³) | Resistencia (MPa) | Aplicaciones principales |
|---|---|---|---|
| Acero | 7,8 | 400–1000 | General, industriales |
| Aluminio | 2,7 | 200–500 | Turismos, deportivos |
| Carbono | 1,6–1,8 | 800–1500 | Competición, alta gama |
Componentes esenciales:
– Eje tubular: Transmite el giro.
– Juntas universales (cardán): Permiten transmisión entre ejes desalineados.
– Cojinetes intermedios: Soportan el eje en sistemas de varias piezas.
– Fuelles y juntas homocinéticas: Protegen y transmiten el movimiento a las ruedas.
¿Qué síntomas indican una avería del árbol de transmisión?
Vibraciones: diagnóstico por velocidad y frecuencia
Las vibraciones que aumentan con la velocidad del vehículo suelen indicar desequilibrio del eje, desgaste de juntas o cojinetes. Un ensayo de balanceo y la medición de frecuencia/RPM ayudan a localizar el origen.
Ruidos: origen y pruebas de banco
Ruidos metálicos, golpeteos o chirridos al acelerar, cambiar de marcha o en curvas cerradas pueden deberse a desgaste en juntas universales o homocinéticas. Las pruebas de banco y la inspección visual permiten identificar el componente afectado.
Juego y fugas: criterios de tolerancia
El juego excesivo en el volante o la palanca, junto a fugas de lubricante en los fuelles, son síntomas de deterioro. Los criterios de tolerancia se basan en especificaciones del fabricante y deben verificarse con herramientas de medición.
Tabla de diagnóstico rápido:
| Síntoma | Diagnóstico probable | Prueba recomendada | Acción inmediata |
|---|---|---|---|
| Vibración | Desequilibrio, cojinetes | Ensayo de balanceo | Verificar y equilibrar eje |
| Ruido | Juntas desgastadas | Prueba de carga y giro | Sustituir junta afectada |
| Fuga grasa | Fuelle roto | Inspección visual | Cambiar fuelle y lubricar |
| Juego | Desgaste en estrías | Medición de holguras | Sustituir componente |
¿Cuáles son las causas habituales de fallo y cómo planificar el mantenimiento preventivo?
Desgaste de fuelles y sellos
La rotura de fuelles permite la entrada de suciedad y agua, acelerando el desgaste de juntas y cojinetes. Es fundamental inspeccionarlos cada 20.000–40.000 km.
Insuficiente lubricación y consecuencias
Una lubricación deficiente incrementa la fricción y el riesgo de sobrecalentamiento, provocando fatiga y fallo prematuro. Se recomienda revisar el estado del lubricante en cada intervención.
Impactos y daños por corrosión
Golpes en los bajos o corrosión por exposición a agentes externos pueden deformar o fisurar el eje. El mantenimiento preventivo incluye:
– Inspección visual de fuelles y juntas.
– Comprobación de ausencia de juego axial y radial.
– Verificación de fijaciones y soportes intermedios.
¿Cuándo y cómo debe sustituirse un árbol de transmisión y cuánto cuesta?
Criterios de sustitución versus reparación
El eje debe sustituirse si presenta deformaciones, fisuras, abolladuras o juego excesivo. Si solo hay daño en fuelles o sellos, basta con su reemplazo y relubricación, siempre que no haya desalineación permanente.
Pasos del proceso de instalación y control de pares
Checklist de instalación profesional:
1. Limpiar y desengrasar superficies de bridas y acoplamientos.
2. Alinear marcas de referencia/alineación en eje y cubo estriado.
3. Aplicar fijadores de roscas según especificación.
4. Apretar tornillos al par recomendado por el fabricante (ejemplo: 80–120 Nm en turismos).
5. Realizar balanceo dinámico si procede.
6. Verificar juego axial y radial tras el montaje.
El coste de sustitución en España varía entre 300 € y 800 € en turismos; en vehículos industriales puede superar los 1200 € según longitud, material y complejidad. Aplicar estrategias de reducción de costes operativos en la compra de recambios ayuda a optimizar este gasto.
¿Qué normativa y requisitos legales afectan al árbol de transmisión en España?
Requisitos ITV aplicables
La Inspección Técnica de Vehículos (ITV) exige la integridad estructural del eje, ausencia de fugas y fijaciones seguras. El Manual de Procedimiento de Inspección (MPITV) establece criterios actualizados y sanciona cualquier daño que comprometa la seguridad.
Criterios de homologación y trazabilidad de recambios
La homologación de componentes está regulada por el Real Decreto 750/2010 y directivas europeas. Los talleres pueden adquirir piezas de diferentes proveedores, siempre que cumplan con los requisitos de trazabilidad y certificación. La legislación prohíbe el uso de recambios no homologados y regula la gestión de piezas usadas a través de Centros Autorizados de Tratamiento (CAT).
Optimice la gestión de recambios y evite errores en el árbol de transmisión
Un diagnóstico riguroso y el mantenimiento planificado del árbol de transmisión son determinantes para la seguridad operativa y la eficiencia del taller. Para acceder a recambios de calidad y optimizar procesos de compra, regístrese en Recambiofacil. Plataforma para talleres y profesionales con catálogo técnico y trazabilidad de piezas.
Preguntas frecuentes
¿Cómo identificar vibraciones causadas por el árbol de transmisión?
Las vibraciones aumentan con la velocidad y se localizan mediante ensayo de balanceo y examen de juntas; registre frecuencia y RPM.
¿Cada cuántos kilómetros se debe inspeccionar el árbol de transmisión?
Inspección visual de sellos y juntas cada 20.000–40.000 km; revisión completa y balanceo según catálogo del fabricante.
¿Cuándo es suficiente reparar los fuelles y cuándo sustituir todo el árbol?
Reponer fuelles y lubricante es válido si el eje no presenta deformación ni juego excesivo; sustituya el eje si hay fisuras o desalineado permanente.
¿Qué comprobaciones exige la ITV para este componente?
La ITV exige integridad estructural, ausencia de fugas y fijaciones seguras; cualquier daño que afecte la seguridad suspende la inspección.
¿Qué diferencias de coste debo esperar en servicio para turismos y vehículos industriales?
En turismos los costes suelen oscilar entre 300 €–800 €; en vehículos industriales los costes y complejidad aumentan según tamaño y materiales.
