El aforador de combustible es el componente que informa al indicador del cuadro sobre el nivel de carburante en el depósito. Su principio de funcionamiento es simple: un flotador articulado al brazo de una resistencia variable traduce el nivel del líquido en una señal eléctrica que el indicador del cuadro interpreta. Cuando el flotador se bloquea, la resistencia se corrompe o el cableado falla, el indicador muestra un nivel incorrecto o fijo. El diagnóstico con multímetro es sencillo y puede hacerse sin desmontar el módulo completo en la mayoría de los casos.
- Funcionamiento: el flotador sube y baja con el nivel de combustible, moviendo el brazo de la resistencia variable (potenciómetro de pista). La resistencia varía entre ~3 Ω (depósito lleno) y ~100–180 Ω (depósito vacío) según el fabricante del vehículo.
- Los 4 síntomas de fallo: indicador fijo en vacío, indicador fijo en lleno, lecturas erráticas o que suben y bajan sin razón, y lectura que no corresponde con el combustible repostado.
- Diagnóstico rápido: medir la resistencia en el conector del módulo del depósito y comparar con los valores de referencia del fabricante. Una resistencia fuera de rango (OL o 0 Ω) confirma el fallo del sensor.

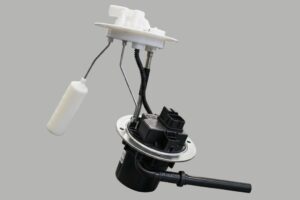

- Integración con la bomba: en la mayoría de vehículos modernos, el sensor del aforador está integrado en el mismo módulo que la bomba de combustible (conjunto bomba-aforador). Si el sensor falla, puede sustituirse solo el módulo de envío (sender unit) sin cambiar la bomba, si están separados, o el conjunto completo si están integrados.
- Códigos OBD: los códigos P0460–P0464 indican problemas en el circuito del sensor de nivel de combustible. P0463 (señal alta) y P0462 (señal baja) son los más frecuentes.
Cómo funciona el aforador: principio eléctrico
El módulo del aforador contiene un potenciómetro de pista (rheostat): una resistencia variable cuyo valor cambia según la posición del brazo del flotador. La ECU o el módulo del cuadro de instrumentos alimenta el circuito con una referencia de voltaje (habitualmente 5 V o 12 V) y mide el voltaje de retorno, que varía proporcionalmente a la resistencia.
La fórmula es: a más combustible en el depósito, el flotador sube, el brazo se desplaza y la resistencia disminuye (señal de voltaje alta). A menos combustible, el flotador baja, el brazo se desplaza en sentido contrario y la resistencia aumenta (señal de voltaje baja). La ECU interpreta esa variación de voltaje como nivel de combustible y lo traduce en la escala del indicador del cuadro.
Los 4 síntomas de fallo del aforador
| Síntoma | Causa más probable | Diagnóstico |
|---|---|---|
| Indicador fijo en vacío aunque el depósito tiene combustible | Pista de la resistencia cortada; circuito abierto en el cableado entre el módulo y el cuadro | Medir resistencia en el conector del módulo: valor OL (circuito abierto) confirma la pista cortada; verificar continuidad del cableado hasta el cuadro |
| Indicador fijo en lleno aunque el depósito está casi vacío | Cortocircuito en la pista de la resistencia (resistencia 0 Ω); flotador pegado en posición alta por deformación | Medir resistencia en el conector del módulo: valor 0 Ω o muy bajo confirma cortocircuito; inspeccionar visualmente el flotador si es accesible |
| Lecturas erráticas: el indicador sube y baja continuamente o en escalones bruscos | Pista de la resistencia desgastada en zonas concretas (zona de uso habitual alrededor del nivel medio); conexión suelta o con oxidación intermitente | Medir la resistencia moviendo manualmente el brazo del flotador (si es accesible): si la lectura salta en lugar de variar continuamente, la pista está desgastada |
| El indicador muestra menos combustible del real (siempre indica menos de lo que hay) | Flotador doblado o deformado que no llega a la posición de «lleno»; calibración incorrecta tras sustitución de módulo | Verificar que el flotador está en buen estado y puede moverse libremente hasta la posición máxima; tras sustitución del módulo, realizar el procedimiento de calibración del indicador si el fabricante lo requiere |
Diagnóstico con multímetro: procedimiento paso a paso
El diagnóstico del sensor de nivel sin desmontar el módulo del depósito es posible en la mayoría de los vehículos accediendo al conector del mazo de cables del depósito (habitualmente bajo el asiento trasero o en el maletero):
- Localizar el conector del módulo: generalmente un conector de 4–6 pines debajo del tapete del maletero o del asiento trasero. Desconectar el conector.
- Identificar los pines del sensor: el módulo suele tener pines para la bomba (alimentación de 12 V y masa) y pines para el sensor (señal y referencia de voltaje). Consultar el esquema eléctrico del vehículo o un manual de taller para identificar correctamente los pines del sensor.
- Medir la resistencia del sensor: con el multímetro en escala de Ohmios, medir entre los pines de señal y masa del sensor. Comparar con los valores de referencia:
| Nivel de combustible | Resistencia típica (Ω) — Sistema europeo | Resistencia típica (Ω) — Sistema americano/asiático |
|---|---|---|
| Depósito lleno (flotador en posición alta) | 3–15 Ω | 30–60 Ω |
| Depósito a la mitad | 50–80 Ω | 90–120 Ω |
| Depósito vacío (flotador en posición baja) | 100–180 Ω | 240–280 Ω |
| Fallo (circuito abierto) | OL (sin lectura) | OL (sin lectura) |
| Fallo (cortocircuito) | 0–2 Ω | 0–2 Ω |
Códigos OBD del aforador: P0460–P0464
| Código | Descripción | Causa más probable | Acción recomendada |
|---|---|---|---|
| P0460 | Mal funcionamiento del circuito del sensor de nivel de combustible | Fallo general del circuito; puede ser el sensor, el cableado o la ECU | Realizar prueba de resistencia + verificar continuidad del cableado |
| P0461 | Rendimiento del circuito del sensor fuera de rango | El sensor funciona pero la variación no corresponde a los cambios de nivel real; flotador pegado o pista desgastada | Verificar movilidad del flotador; medir variación de resistencia con movimiento del brazo |
| P0462 | Señal del sensor de nivel baja (cortocircuito a masa o señal 0 V) | Cortocircuito en la pista de la resistencia; cableado cortocircuitado a masa | Medir resistencia del sensor y continuidad del cableado hasta la ECU |
| P0463 | Señal del sensor de nivel alta (circuito abierto o señal de referencia sin retorno) | Circuito abierto en la pista; cableado roto; conector oxidado | Medir resistencia del sensor: OL confirma el fallo; inspeccionar el conector |
| P0464 | Señal intermitente del sensor de nivel | Conexión intermitente por oxidación en el conector o zona de pista desgastada | Limpiar el conector; medir la resistencia con el brazo en movimiento para detectar la zona de desgaste |
Preguntas frecuentes
¿Puede el aforador averiado provocar que la bomba de combustible se queme?
Sí, indirectamente. La bomba de combustible se refrigera con el combustible del depósito. Si el aforador indica más combustible del real y el conductor conduce con el depósito prácticamente vacío, la bomba queda sin refrigeración y puede sobrecalentarse. En la mayoría de vehículos modernos, el nivel mínimo recomendado para no dañar la bomba es de al menos 5–10 litros en el depósito, independientemente de lo que marque el indicador.
¿Puede calibrarse el aforador tras la sustitución?
En algunos vehículos, especialmente los con indicadores de barras o digitales (en lugar de analógicos), la ECU requiere un procedimiento de calibración tras la sustitución del módulo del depósito. Este procedimiento consiste en un ciclo de conducción con el depósito lleno para que la ECU aprenda los valores de resistencia del nuevo sensor. Sin este procedimiento, el indicador puede mostrar valores incorrectos aunque el sensor sea nuevo y esté en perfecto estado.
¿La luz de reserva de combustible se activa por el aforador o por la ECU?
Por la ECU. La ECU monitoriza la señal del sensor de nivel y activa la luz de reserva cuando la señal indica que el combustible ha caído por debajo del umbral programado (habitualmente el 10–15% de la capacidad del depósito). Si el sensor de aforador falla y envía una señal de «lleno» permanente, la luz de reserva nunca se activará aunque el depósito esté vacío, lo que puede causar que el vehículo se detenga por falta de combustible sin previo aviso.
